Exzenter-Grundeinstellung vornehmen
Exzenter für Transporteurbewegung einstellen
Der Transporteur bewegt sich auf einer Ellipsenbahn. Um diese korrekt
auszurichten, müssen die Transporteurbewegung sowie die Transpor-
teur-Höhe ( S. 52) und die Transporteurhub-Bewegung eingestellt wer-
den.
Reihenfolge
Prüfen Sie zunächst folgende Einstellung:

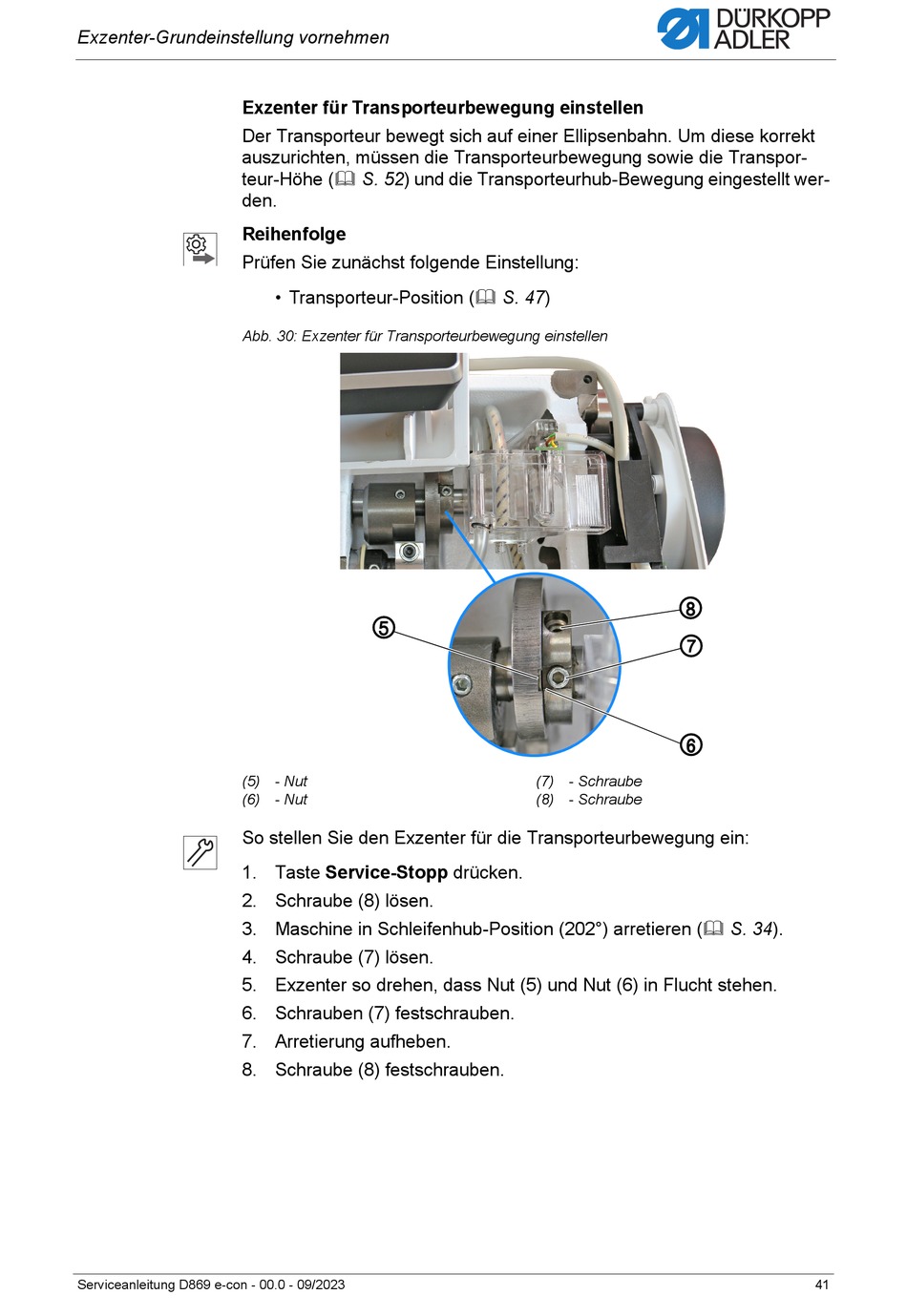

Abb. 30: Exzenter für Transporteurbewegung einstellen
(5) - Nut
(6) - Nut
So stellen Sie den Exzenter für die Transporteurbewegung ein:
1. Taste Service-Stopp drücken.
2. Schraube (8) lösen.
3. Maschine in Schleifenhub-Position (202°) arretieren ( S. 34).
4. Schraube (7) lösen.
5. Exzenter so drehen, dass Nut (5) und Nut (6) in Flucht stehen.
6. Schrauben (7) festschrauben.
7. Arretierung aufheben.
8. Schraube (8) festschrauben.
Serviceanleitung D869 e-con - 00.0 - 09/2023
• Transporteur-Position ( S. 47)
⑤
⑧
⑦
⑥
(7) - Schraube
(8) - Schraube
41
