4. Mit der anderen Hand mit 3 mm-Innen-Sechskant-Schlüssel im
14.2

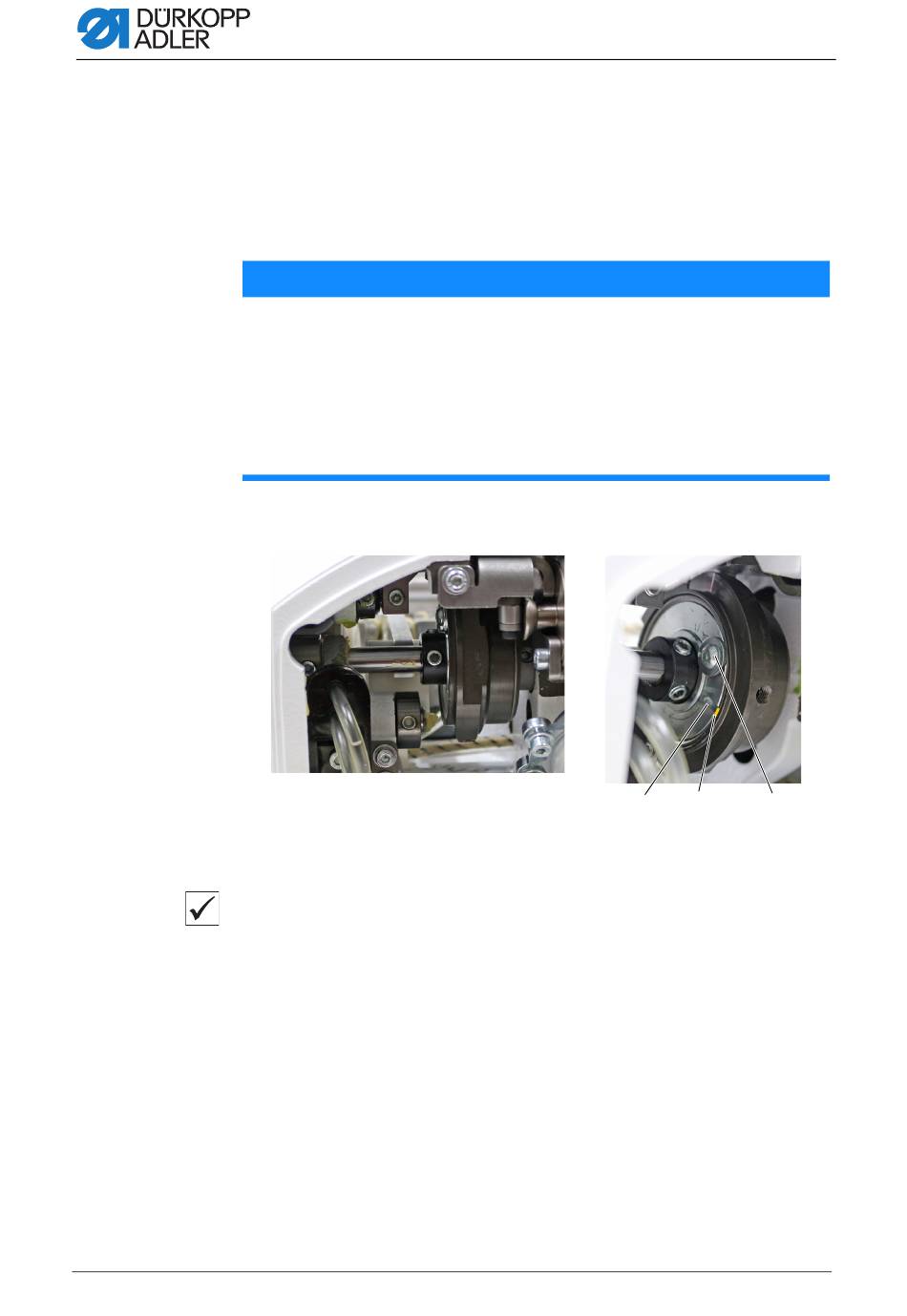

Abb. 73: Drehmoment einstellen
(1) - Schlitz
(2) - Markierungspunkt
Richtige Einstellung
Die Maschine ist werkseitig so eingestellt, dass das Drehmoment 8 Nm
beträgt, wenn der Markierungspunkt (2) genau über dem Schlitz (1) der
Scheibe steht.
88
Gewindestift (1) nach oben drücken, bis die Rastkupplung mit einem
hörbaren Klacken einrastet.
Drehmoment einstellen
HINWEIS
Sachschäden möglich!
Wenn Sie das Drehmoment verändern, kann es sein, dass die
Rastkupplung nicht ausrastet, obwohl es erforderlich wäre.
Dadurch können Maschinenschäden, z. B. bei einem
Fadeneinschlag, entstehen.
Die werkseitige Einstellung NICHT verändern.
Darauf achten, dass das Drehmoment von 8 Nm erhalten bleibt.
Rastkupplung einstellen
①
②
(3) - Schraube
Serviceanleitung D869 e-con - 00.0 - 09/2023
③
