11.2
Die Fadenanzugsfeder hält den Nadelfaden von der Hochstellung des Fa-
denhebels bis zum Eintauchen des Nadelöhrs in das Nähgut unter Span-
nung.
Richtige Einstellung
Die Fadenanzugsfeder liegt erst dann am Anschlag an, wenn das Nade-
löhr in das Nähgut eingetaucht ist.
Die Einstellung der Fadenanzugsfeder muss je nach Nähgut und ge-
wünschtem Nähergebnis variiert werden.
11.2.1 Federweg einstellen
Werksseitig ist ein Federweg von 17 mm zwischen Fadenführung und
Anschlag (2) voreingestellt.
Bei 1-Nadel-Maschinen:

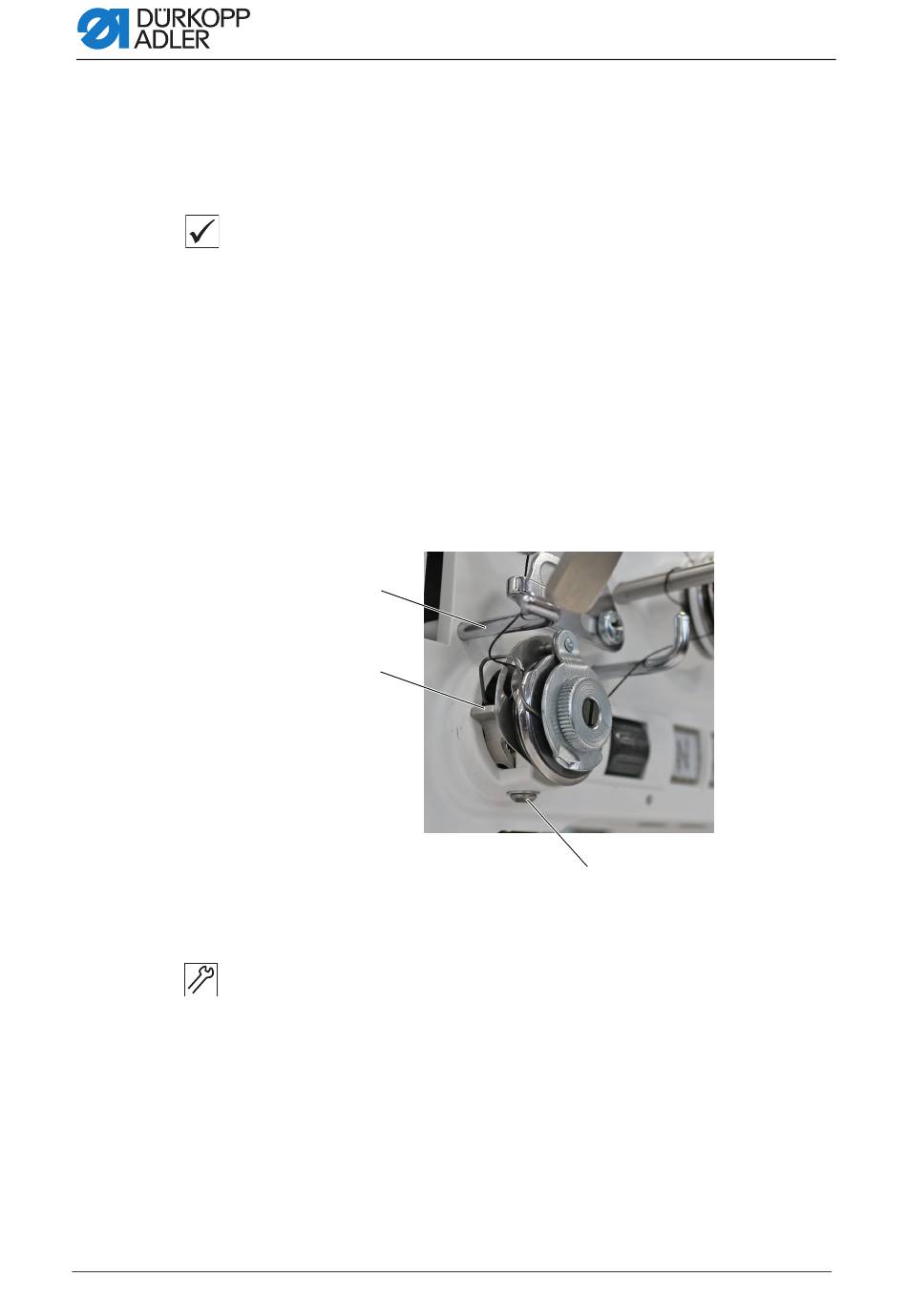

Abb. 60: Federweg einstellen (1)
(1) - Fadenführung
(2) - Anschlag
So stellen Sie den Federweg bei 1-Nadel-Maschinen ein:
1. Schraube (3) lösen.
2. Anschlag (2) schieben, um den Federweg einzustellen.
3. Schraube (3) festschrauben.
72
Fadenanzugsfeder einstellen
①
②
• längerer Federweg: Anschlag (2) nach unten schieben.
• kürzerer Federweg: Anschlag (2) nach oben schieben.
Nadelfaden-Spannung einstellen
③
(3) - Schraube
Serviceanleitung D869 e-con - 00.0 - 09/2023
