Position von Greifer und Nadel

10 Position von Greifer und Nadel

10.1 Zahnriemen des Greiferantriebs spannen

Zum Erzielen der richtigen Einstellung ist eine spezielle Messvorrichtung
notwendig. Beim geschätzten Einstellen der Riemenspannung muss be-
achtet werden:
• Eine zu hohe Spannung reduziert die Lebensdauer des Riemens und
• Eine niedrige Riemenspannung kann bewirken, dass der Riemen
Richtige Einstellung
Beim Drücken auf den Zahnriemen (2) ungefähr in der Mitte der Riemen-
scheiben in Pfeilrichtung biegt sich der Riemen um 3 mm durch.
Abdeckung
• Riemenabdeckung ( S. 13).
• Oberteil umlegen ( S. 10).

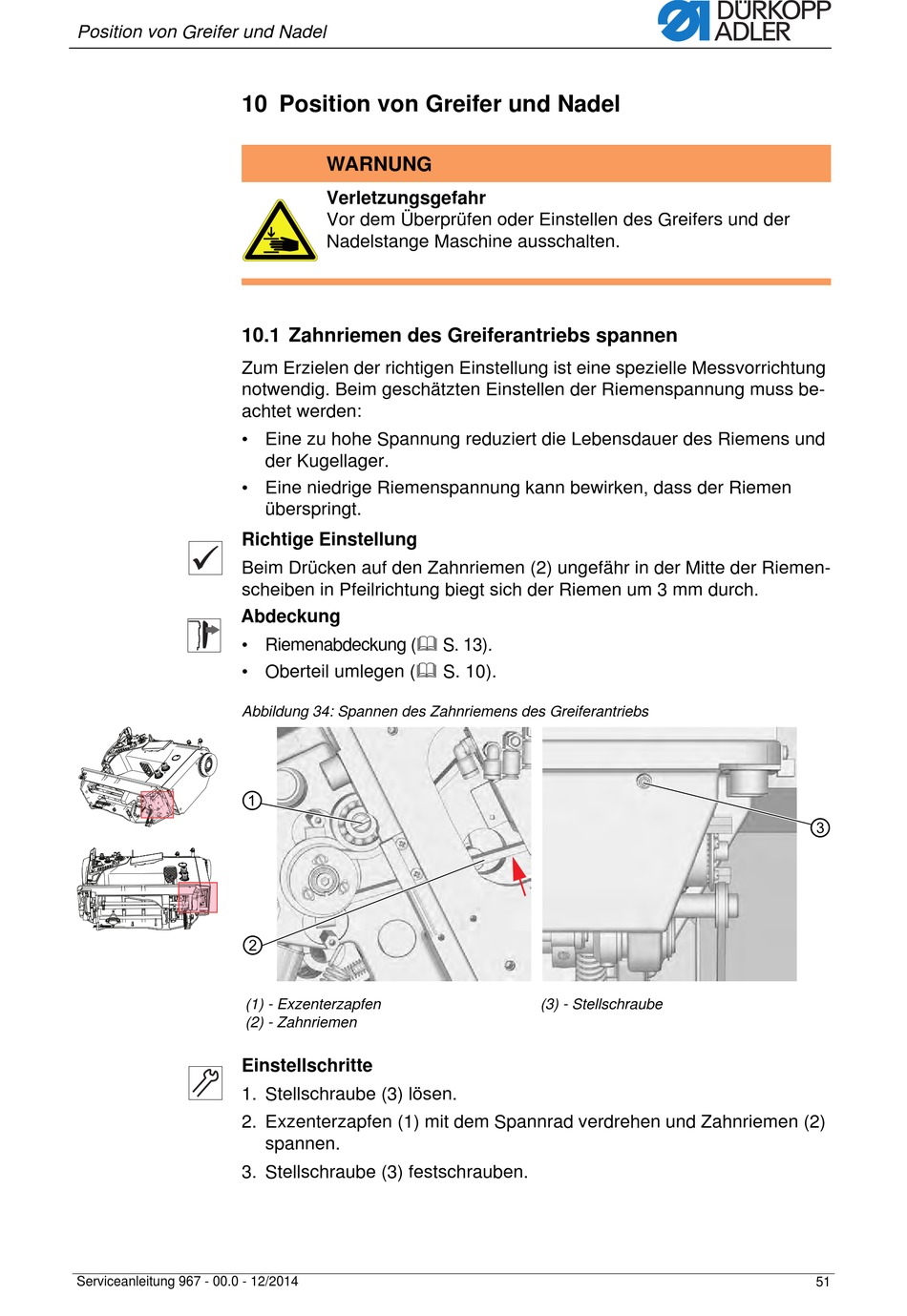

Abbildung 34: Spannen des Zahnriemens des Greiferantriebs
(1) - Exzenterzapfen
(2) - Zahnriemen
Einstellschritte
1. Stellschraube (3) lösen.
2. Exzenterzapfen (1) mit dem Spannrad verdrehen und Zahnriemen (2)
3. Stellschraube (3) festschrauben.
Serviceanleitung 967 - 00.0 - 12/2014
WARNUNG
Verletzungsgefahr
Vor dem Überprüfen oder Einstellen des Greifers und der
Nadelstange Maschine ausschalten.
der Kugellager.
überspringt.
spannen.
(3) - Stellschraube
