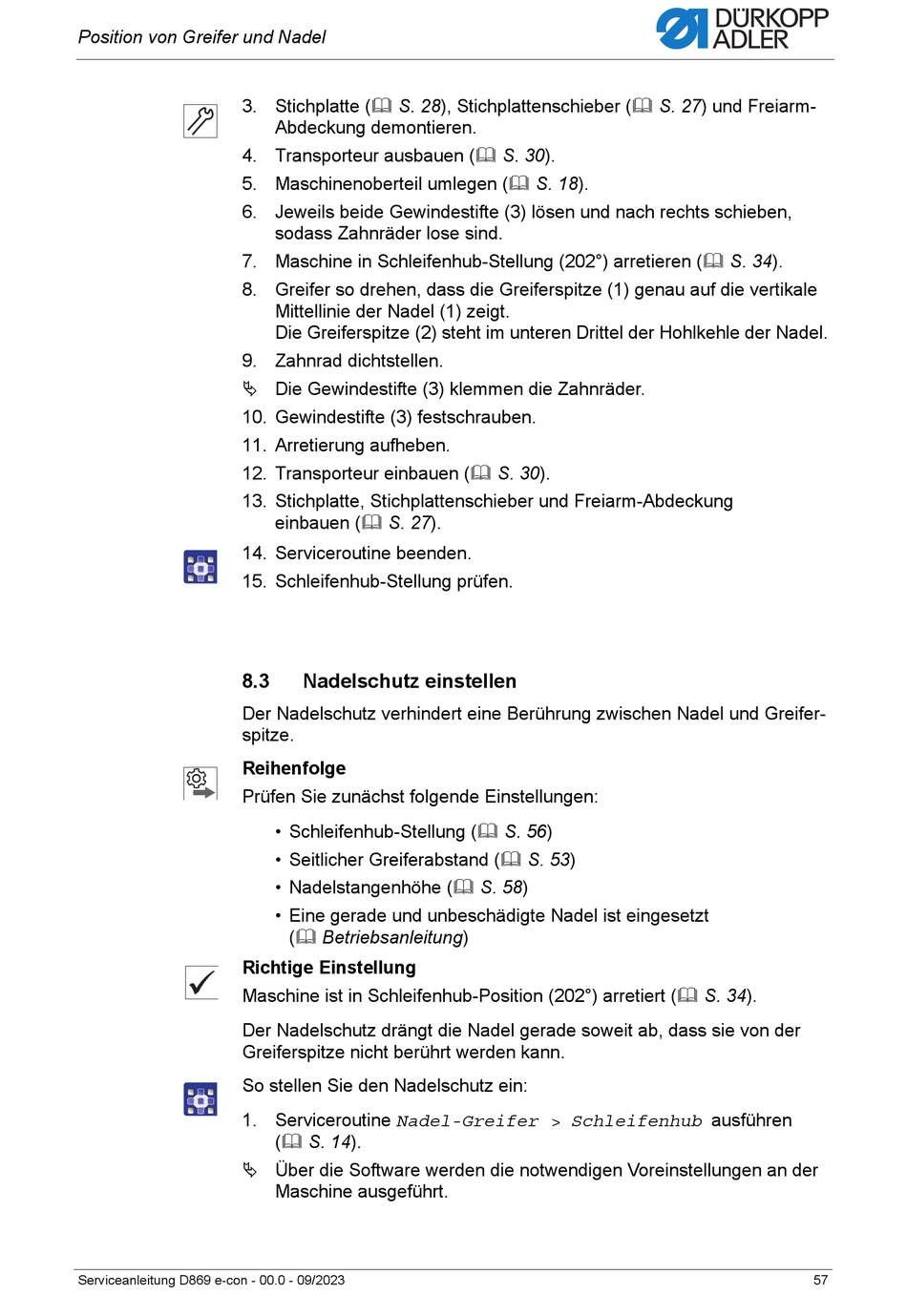

Position von Greifer und Nadel
3. Stichplatte ( S. 28), Stichplattenschieber ( S. 27) und Freiarm-
4. Transporteur ausbauen ( S. 30).
5. Maschinenoberteil umlegen ( S. 18).
6. Jeweils beide Gewindestifte (3) lösen und nach rechts schieben,
7. Maschine in Schleifenhub-Stellung (202°) arretieren ( S. 34).
8. Greifer so drehen, dass die Greiferspitze (1) genau auf die vertikale
9. Zahnrad dichtstellen.
Die Gewindestifte (3) klemmen die Zahnräder.
10. Gewindestifte (3) festschrauben.
11. Arretierung aufheben.
12. Transporteur einbauen ( S. 30).
13. Stichplatte, Stichplattenschieber und Freiarm-Abdeckung
14. Serviceroutine beenden.
15. Schleifenhub-Stellung prüfen.
8.3
Der Nadelschutz verhindert eine Berührung zwischen Nadel und Greifer-
spitze.
Reihenfolge
Prüfen Sie zunächst folgende Einstellungen:
Richtige Einstellung
Maschine ist in Schleifenhub-Position (202°) arretiert ( S. 34).
Der Nadelschutz drängt die Nadel gerade soweit ab, dass sie von der
Greiferspitze nicht berührt werden kann.
So stellen Sie den Nadelschutz ein:
1. Serviceroutine Nadel-Greifer > Schleifenhub ausführen
Über die Software werden die notwendigen Voreinstellungen an der
Serviceanleitung D869 e-con - 00.0 - 09/2023
Abdeckung demontieren.
sodass Zahnräder lose sind.
Mittellinie der Nadel (1) zeigt.
Die Greiferspitze (2) steht im unteren Drittel der Hohlkehle der Nadel.
einbauen ( S. 27).
Nadelschutz einstellen
• Schleifenhub-Stellung ( S. 56)
• Seitlicher Greiferabstand ( S. 53)
• Nadelstangenhöhe ( S. 58)
• Eine gerade und unbeschädigte Nadel ist eingesetzt
( Betriebsanleitung)
( S. 14).
Maschine ausgeführt.
57
