Position von Greifer und Nadel

10 Position von Greifer und Nadel

10.1 Greiferantrieb-Zahnriemen spannen

Zum Erzielen der richtigen Einstellung ist eine spezielle Messvorrichtung
notwendig. Beim Einstellen der Riemenspannung ist Folgendes zu beach-
ten:
• eine zu hohe Spannung reduziert die Lebensdauer des Zahnriemens
• eine zu niedrige Spannung kann bewirken, dass der Zahnriemen über-
Richtige Einstellung
Drückt man ungefähr in der Mitte der Riemenscheiben mit einer Kraft von
10 N in Pfeilrichtung, biegt sich der Zahnriemen um 3 mm durch.
Abdeckung
• Riemenabdeckung ( S. 17)
• Maschinenoberteil umlegen ( S. 14)

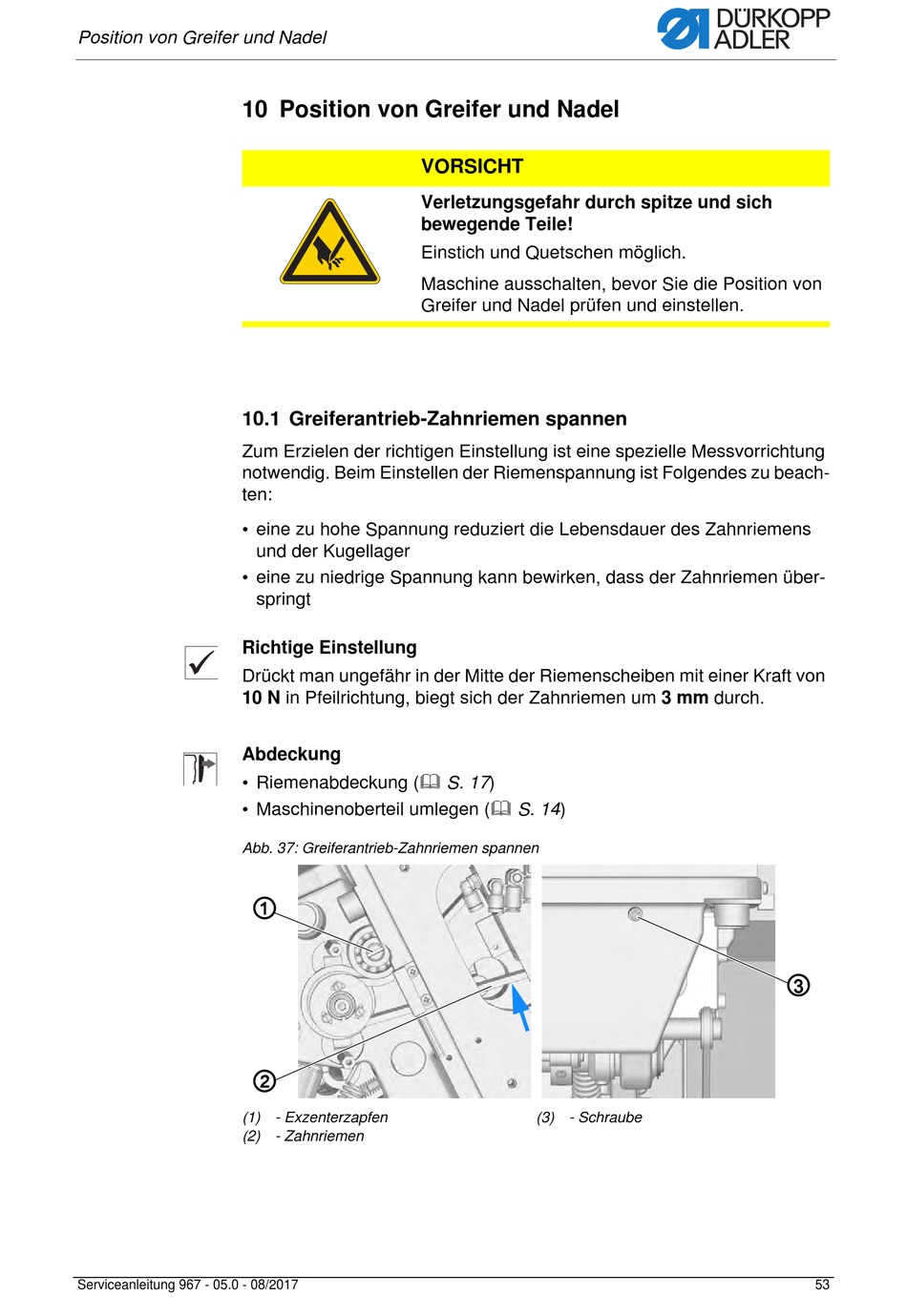

Abb. 37: Greiferantrieb-Zahnriemen spannen
(1) - Exzenterzapfen
(2) - Zahnriemen
Serviceanleitung 967 - 05.0 - 08/2017
VORSICHT
Verletzungsgefahr durch spitze und sich
bewegende Teile!
Einstich und Quetschen möglich.
Maschine ausschalten, bevor Sie die Position von
Greifer und Nadel prüfen und einstellen.
und der Kugellager
springt
①
②
(3) - Schraube
③
53
