Fadenabschneider
13 Fadenabschneider
13.1

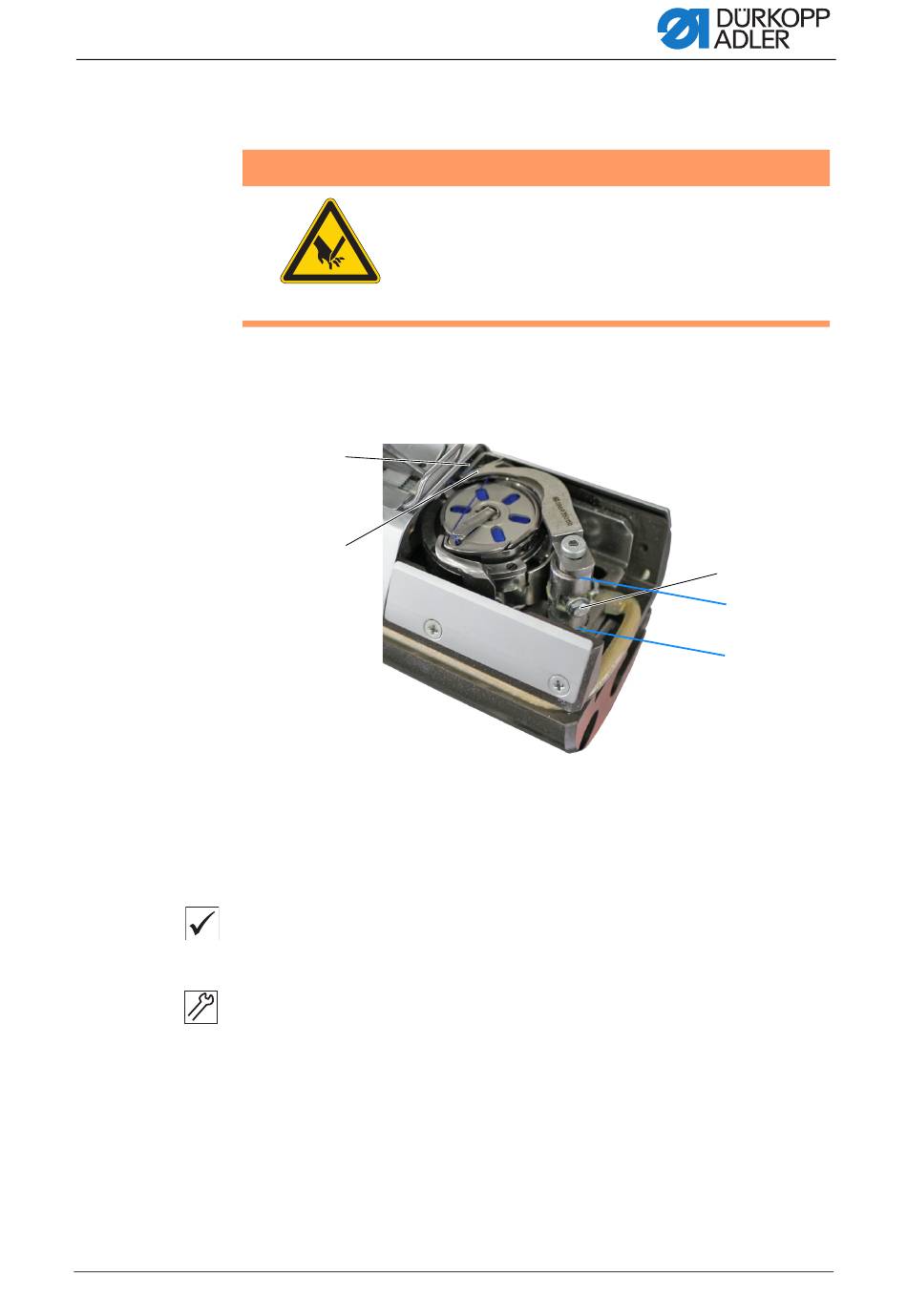

Abb. 67: Höhe des Fadenzieh-Messers einstellen
(1) - Gegenmesser
(2) - Fadenzieh-Messer
Die Höhe des Fadenzieh-Messers ist werkseitig so eingestellt, dass der
Abstand zwischen dem Fadenzieh-Messer und dem Greifer-Mittelteil
0,3 mm beträgt.
Richtige Einstellung
Das Fadenzieh-Messer (2) schwenkt so dicht wie möglich über den Grei-
fer und steht auf gleicher Höhe mit dem Gegenmesser (1).
So stellen Sie die Höhe des Fadenzieh-Messers ein:
1. Stichplattenschieber öffnen.
2. Schraube (3) lösen.
3. Fadenzieh-Messer (2) so verschieben, dass der Abstand zwischen
4. Schraube (3) festschrauben.
Serviceanleitung D869 e-con - 00.0 - 09/2023
WARNUNG
Verletzungsgefahr durch spitze und sich
bewegende Teile!
Schneiden oder Quetschen möglich.
Maschine ausschalten, bevor Sie den
Fadenabschneider einstellen.
Höhe des Fadenzieh-Messers einstellen
①
②
Fadenzieh-Messer (2) und dem Greifer-Mittelteil 0,3 mm beträgt.
(3) - Schraube
A
- Abstand
③
A
81
