Nadelstangenkulisse ausrichten

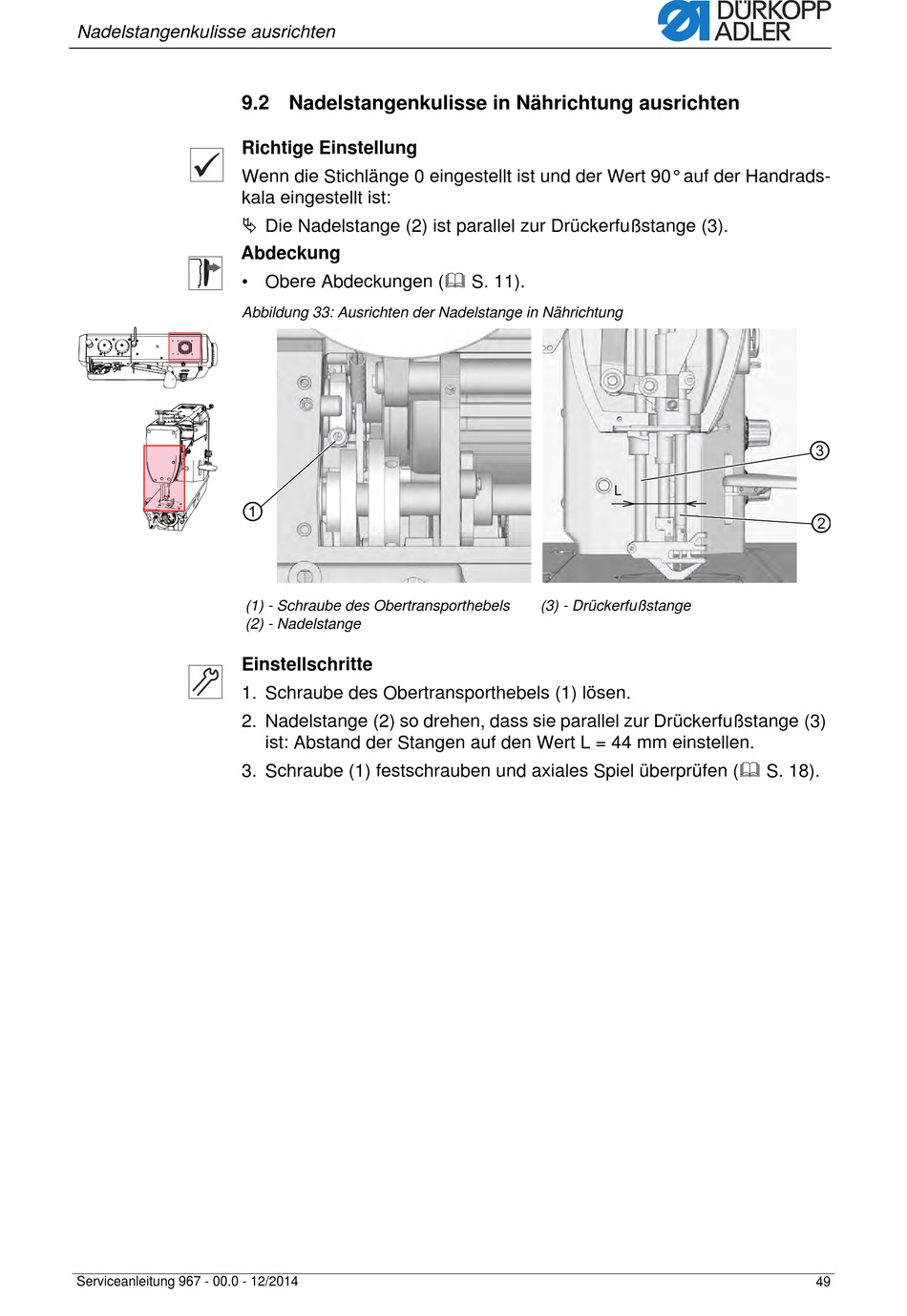

9.2 Nadelstangenkulisse in Nährichtung ausrichten
Richtige Einstellung
Wenn die Stichlänge 0 eingestellt ist und der Wert 90° auf der Handrads-
kala eingestellt ist:
 Die Nadelstange (2) ist parallel zur Drückerfußstange (3).
Abdeckung
• Obere Abdeckungen ( S. 11).
Abbildung 33: Ausrichten der Nadelstange in Nährichtung
(1) - Schraube des Obertransporthebels
(2) - Nadelstange
Einstellschritte
1. Schraube des Obertransporthebels (1) lösen.
2. Nadelstange (2) so drehen, dass sie parallel zur Drückerfußstange (3)
3. Schraube (1) festschrauben und axiales Spiel überprüfen ( S. 18).
Serviceanleitung 967 - 00.0 - 12/2014
ist: Abstand der Stangen auf den Wert L = 44 mm einstellen.
L
(3) - Drückerfußstange
49
