Reihenfolge
Prüfen Sie anschließend folgende Einstellungen:

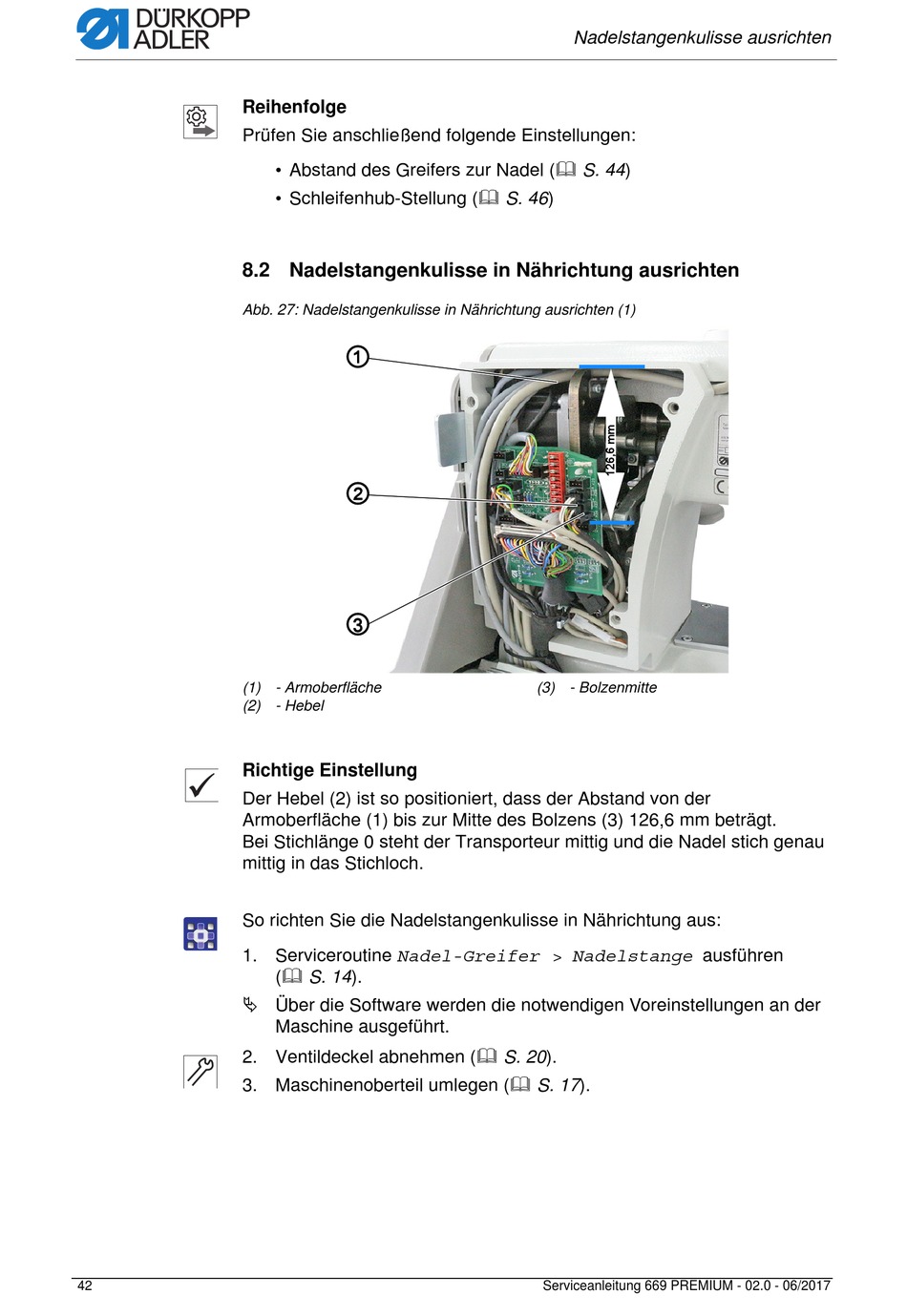

8.2 Nadelstangenkulisse in Nährichtung ausrichten
Abb. 27: Nadelstangenkulisse in Nährichtung ausrichten (1)
(1) - Armoberfläche
(2) - Hebel
Richtige Einstellung
Der Hebel (2) ist so positioniert, dass der Abstand von der
Armoberfläche (1) bis zur Mitte des Bolzens (3) 126,6 mm beträgt.
Bei Stichlänge 0 steht der Transporteur mittig und die Nadel stich genau
mittig in das Stichloch.
So richten Sie die Nadelstangenkulisse in Nährichtung aus:
1. Serviceroutine Nadel-Greifer > Nadelstange ausführen
Über die Software werden die notwendigen Voreinstellungen an der
2. Ventildeckel abnehmen ( S. 20).
3. Maschinenoberteil umlegen ( S. 17).
42
• Abstand des Greifers zur Nadel ( S. 44)
• Schleifenhub-Stellung ( S. 46)
①
②
③
( S. 14).
Maschine ausgeführt.
Nadelstangenkulisse ausrichten
(3) - Bolzenmitte
Serviceanleitung 669 PREMIUM - 02.0 - 06/2017
