Nadelstangenkulisse ausrichten
9.2 Nadelstangenkulisse in Nährichtung ausrichten
Abdeckung
• Ventildeckel ( S. 13)
• Oberteil umlegen ( S. 10)

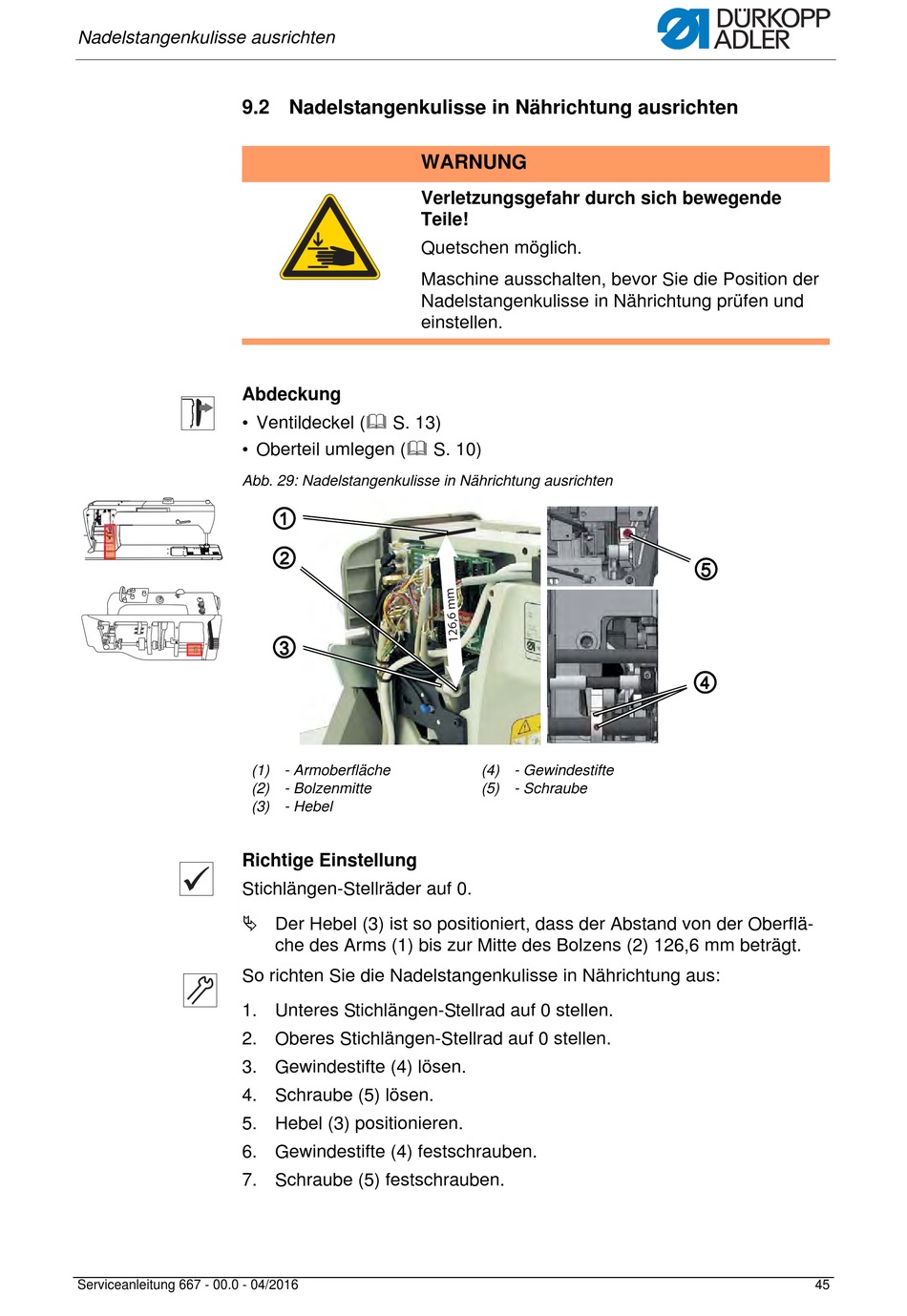

Abb. 29: Nadelstangenkulisse in Nährichtung ausrichten
Richtige Einstellung
Stichlängen-Stellräder auf 0.
Der Hebel (3) ist so positioniert, dass der Abstand von der Oberflä-
So richten Sie die Nadelstangenkulisse in Nährichtung aus:
1. Unteres Stichlängen-Stellrad auf 0 stellen.
2. Oberes Stichlängen-Stellrad auf 0 stellen.
3. Gewindestifte (4) lösen.
4. Schraube (5) lösen.
5. Hebel (3) positionieren.
6. Gewindestifte (4) festschrauben.
7. Schraube (5) festschrauben.
Serviceanleitung 667 - 00.0 - 04/2016
WARNUNG
Verletzungsgefahr durch sich bewegende
Teile!
Quetschen möglich.
Maschine ausschalten, bevor Sie die Position der
Nadelstangenkulisse in Nährichtung prüfen und
einstellen.
①
②
③
(1) - Armoberfläche
(2) - Bolzenmitte
(3) - Hebel
che des Arms (1) bis zur Mitte des Bolzens (2) 126,6 mm beträgt.
(4) - Gewindestifte
(5) - Schraube
