Aufstellung
Betriebsanleitung 52Xi, 52Xi-75 - 02.0 - 04/2023
6.6

Pedal und Sollwertgeber montieren

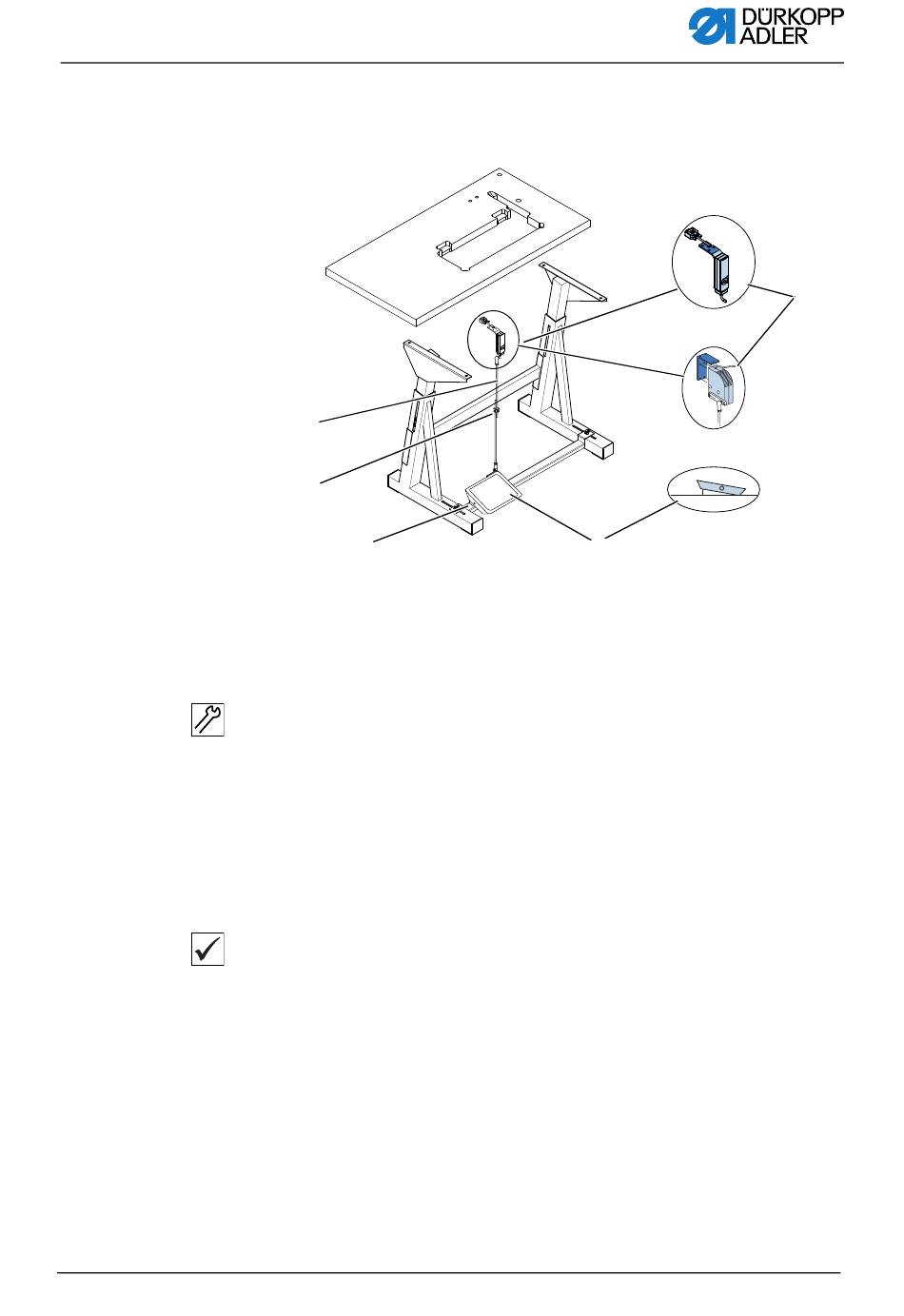

Abb. 30: Pedal und Sollwertgeber montieren
①
②
③
(1) - Pedal- Gestänge
(2) - Schraube
(3) - Querstrebe
1. Pedal (4) ausrichten, dass die Pedalmitte sich unter der Nadel
befindet. Zum Ausrichten des Pedals ist die Querstrebe (3)
mit Langlöchern versehen.
2. Pedal (4) auf der Querstrebe (3) festschrauben.
3. Pedal-Gestänge (1) mit den Kugelpfannen am
Sollwertgeber (5) und Pedal (4) einhängen.
4. Pedal-Gestänge (1) auf die richtige Länge ziehen:
Richtige Einstellung: 10° Neigung bei entlastetem
Pedal (4).
5. Schraube (2) festschrauben.
SWG DAC
SWG Efka
10°
④
(4) - Pedal
(5) - Sollwertgeber
⑤
81
