Arbeitsgrundlagen
3.3.4

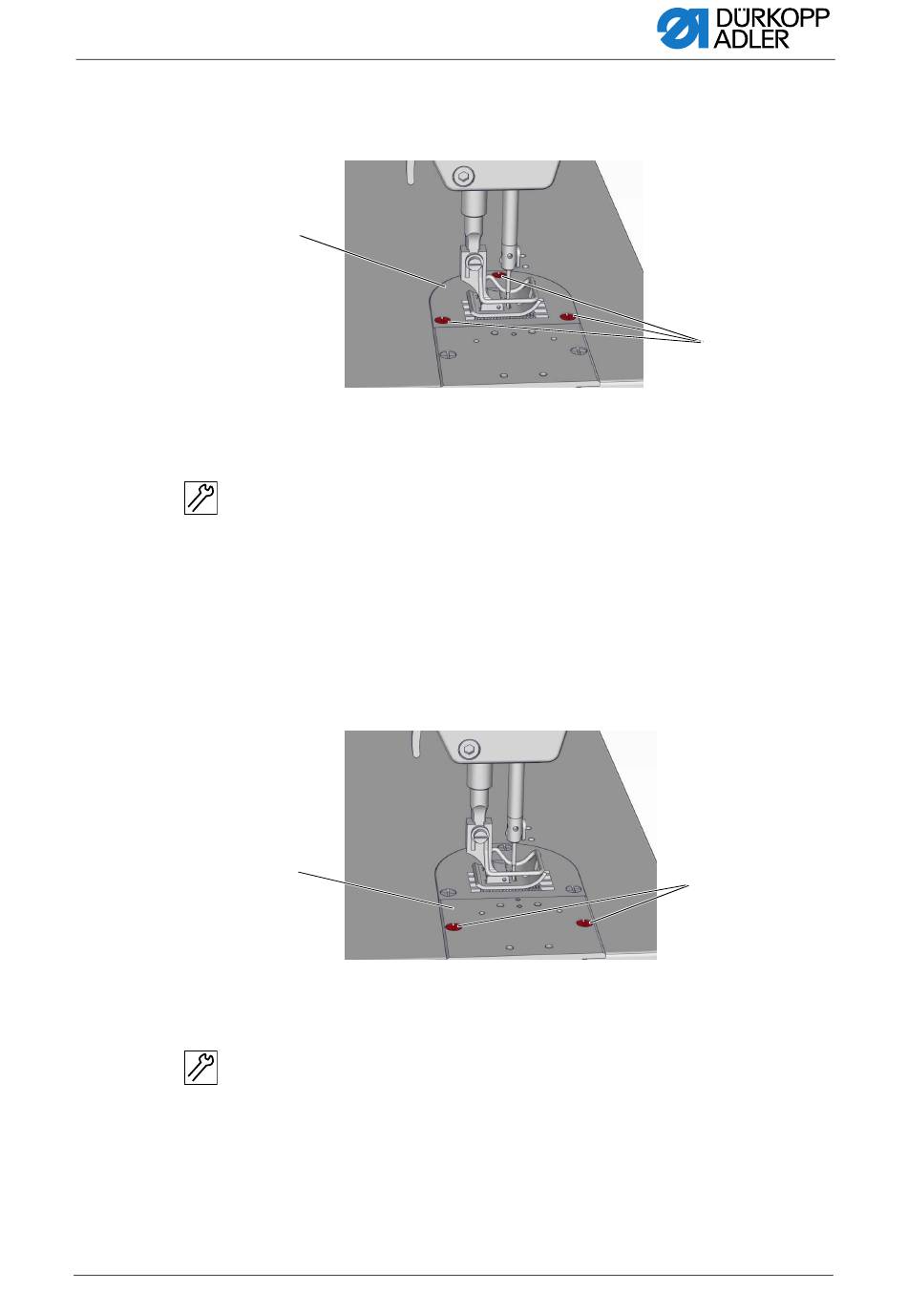

Abb. 4: Stichplatte demontieren und montieren
(1) - Stichplatte
Stichplatte demontieren
1. Schrauben (2) lösen.
2. Stichplatte (1) abnehmen.
Stichplatte montieren
1. Stichplatte (1) einsetzen.
2. Schrauben (2) anschrauben.
3.3.5
Abb. 5: Stichplattenschieber demontieren und montieren
(1) - Stichplattenschieber
Stichplattenschieber demontieren
1.
2. Stichplattenschieber (1) abnehmen.
Stichplattenschieber montieren
1. Stichplattenschieber (1) einsetzen.
2. Zwei Schrauben (2) anschrauben und festschrauben.
Serviceanleitung 52Xi, 52Xi-75 - 02.0 - 10/2022

Stichplatte demontieren und montieren

①

Stichplattenschieber demontieren und montieren

①
Zwei Schrauben (2) lösen.
②
(2) - Schrauben
②
(2) - Schrauben
