Arbeitsgrundlagen

3.3.6 Stichplatte montieren und demontieren

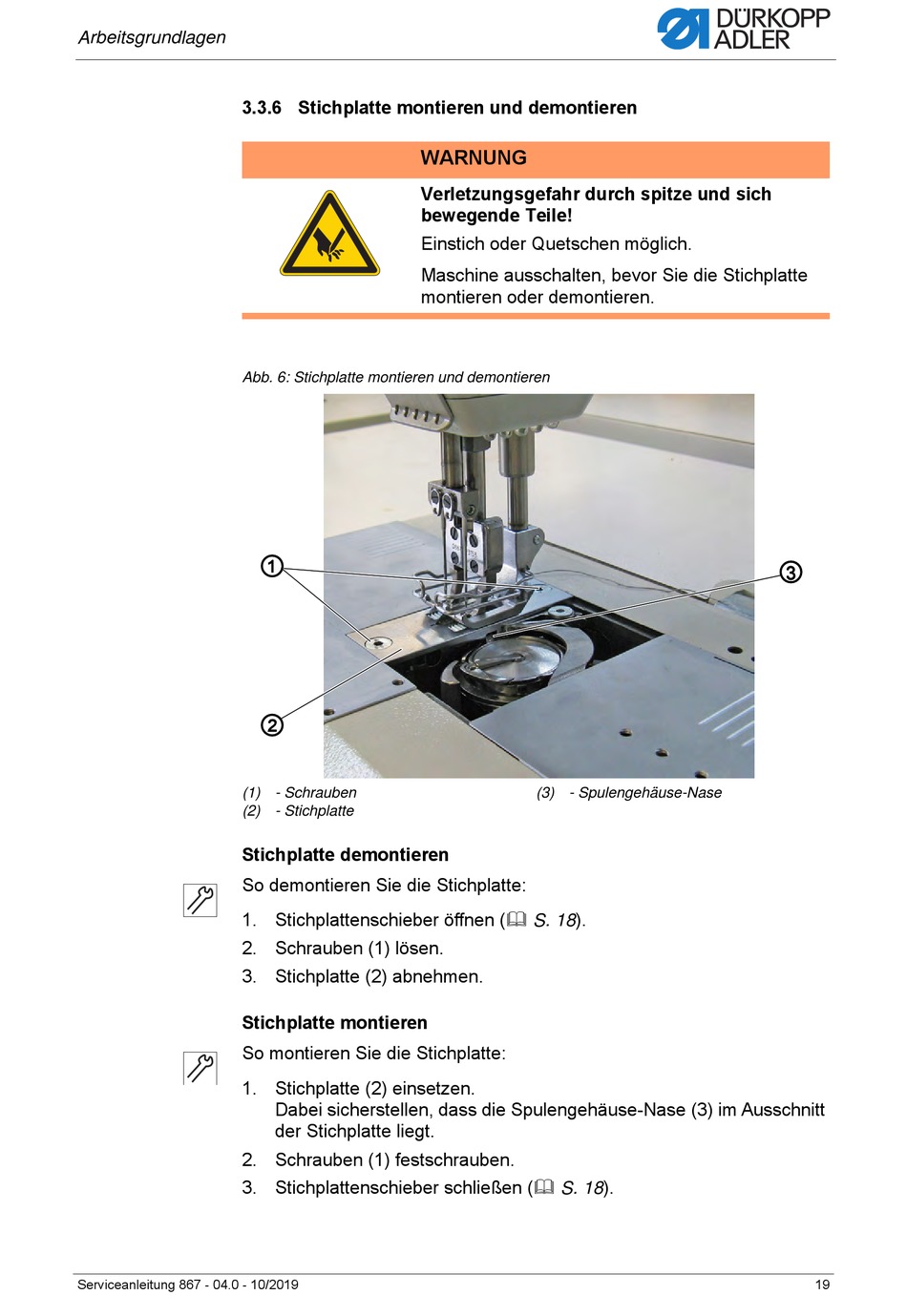

Abb. 6: Stichplatte montieren und demontieren
(1) - Schrauben
(2) - Stichplatte

Stichplatte demontieren

So demontieren Sie die Stichplatte:
1. Stichplattenschieber öffnen ( S. 18).
2. Schrauben (1) lösen.
3. Stichplatte (2) abnehmen.

Stichplatte montieren

So montieren Sie die Stichplatte:
1. Stichplatte (2) einsetzen.
2. Schrauben (1) festschrauben.
3. Stichplattenschieber schließen ( S. 18).
Serviceanleitung 867 - 04.0 - 10/2019
WARNUNG
Verletzungsgefahr durch spitze und sich
bewegende Teile!
Einstich oder Quetschen möglich.
Maschine ausschalten, bevor Sie die Stichplatte
montieren oder demontieren.
①
②
Dabei sicherstellen, dass die Spulengehäuse-Nase (3) im Ausschnitt
der Stichplatte liegt.
(3) - Spulengehäuse-Nase
③
