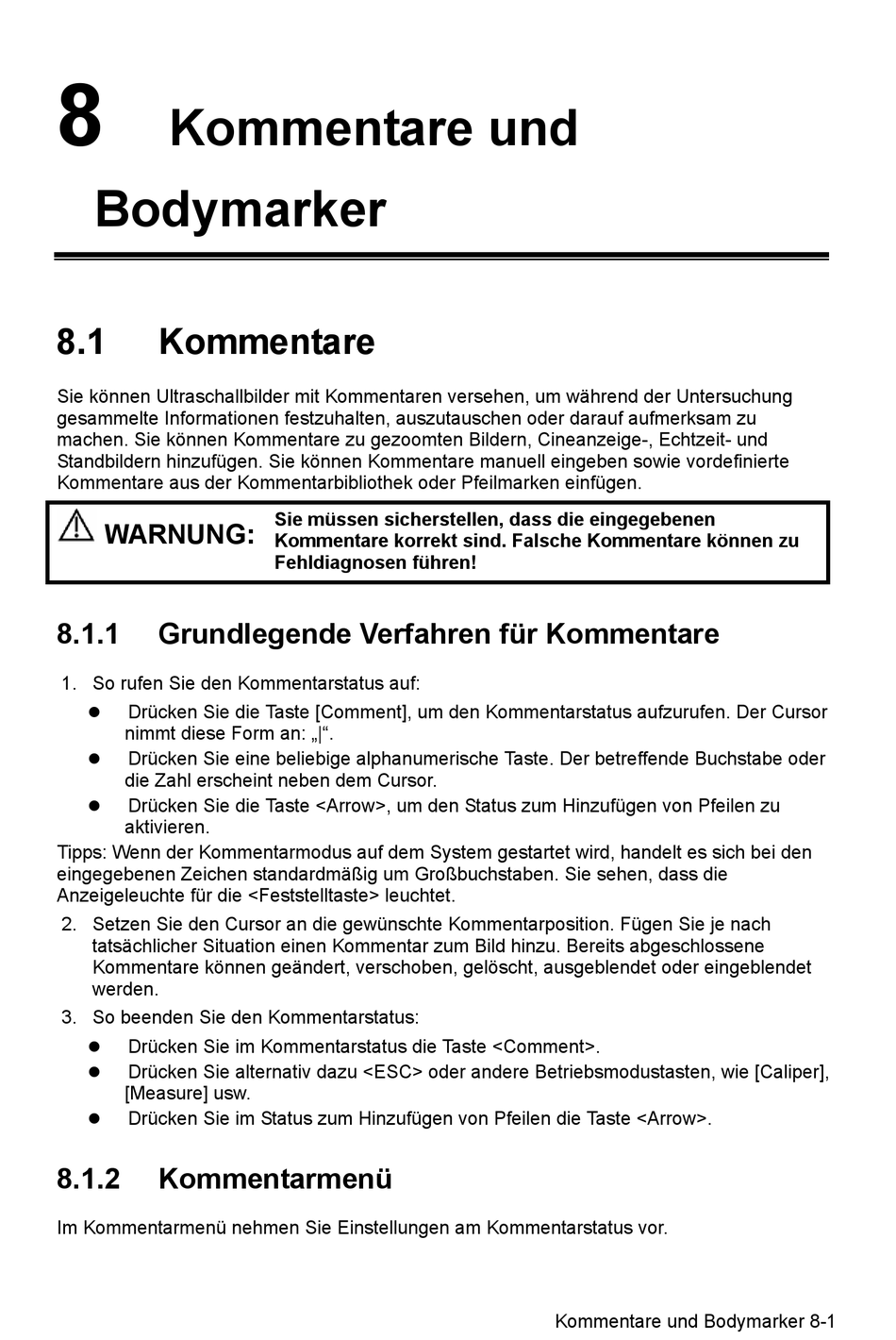

8
Kommentare und
Bodymarker
8.1
Kommentare
Sie können Ultraschallbilder mit Kommentaren versehen, um während der Untersuchung
gesammelte Informationen festzuhalten, auszutauschen oder darauf aufmerksam zu
machen. Sie können Kommentare zu gezoomten Bildern, Cineanzeige-, Echtzeit- und
Standbildern hinzufügen. Sie können Kommentare manuell eingeben sowie vordefinierte
Kommentare aus der Kommentarbibliothek oder Pfeilmarken einfügen.
WARNUNG:
8.1.1
Grundlegende Verfahren für Kommentare
1. So rufen Sie den Kommentarstatus auf:
Drücken Sie die Taste [Comment], um den Kommentarstatus aufzurufen. Der Cursor
nimmt diese Form an: „|".
Drücken Sie eine beliebige alphanumerische Taste. Der betreffende Buchstabe oder
die Zahl erscheint neben dem Cursor.
Drücken Sie die Taste <Arrow>, um den Status zum Hinzufügen von Pfeilen zu
aktivieren.
Tipps: Wenn der Kommentarmodus auf dem System gestartet wird, handelt es sich bei den
eingegebenen Zeichen standardmäßig um Großbuchstaben. Sie sehen, dass die
Anzeigeleuchte für die <Feststelltaste> leuchtet.
2. Setzen Sie den Cursor an die gewünschte Kommentarposition. Fügen Sie je nach
tatsächlicher Situation einen Kommentar zum Bild hinzu. Bereits abgeschlossene
Kommentare können geändert, verschoben, gelöscht, ausgeblendet oder eingeblendet
werden.
3. So beenden Sie den Kommentarstatus:
Drücken Sie im Kommentarstatus die Taste <Comment>.
Drücken Sie alternativ dazu <ESC> oder andere Betriebsmodustasten, wie [Caliper],
[Measure] usw.
Drücken Sie im Status zum Hinzufügen von Pfeilen die Taste <Arrow>.
8.1.2
Kommentarmenü
Im Kommentarmenü nehmen Sie Einstellungen am Kommentarstatus vor.
Sie müssen sicherstellen, dass die eingegebenen
Kommentare korrekt sind. Falsche Kommentare können zu
Fehldiagnosen führen!
Kommentare und Bodymarker 8-1
