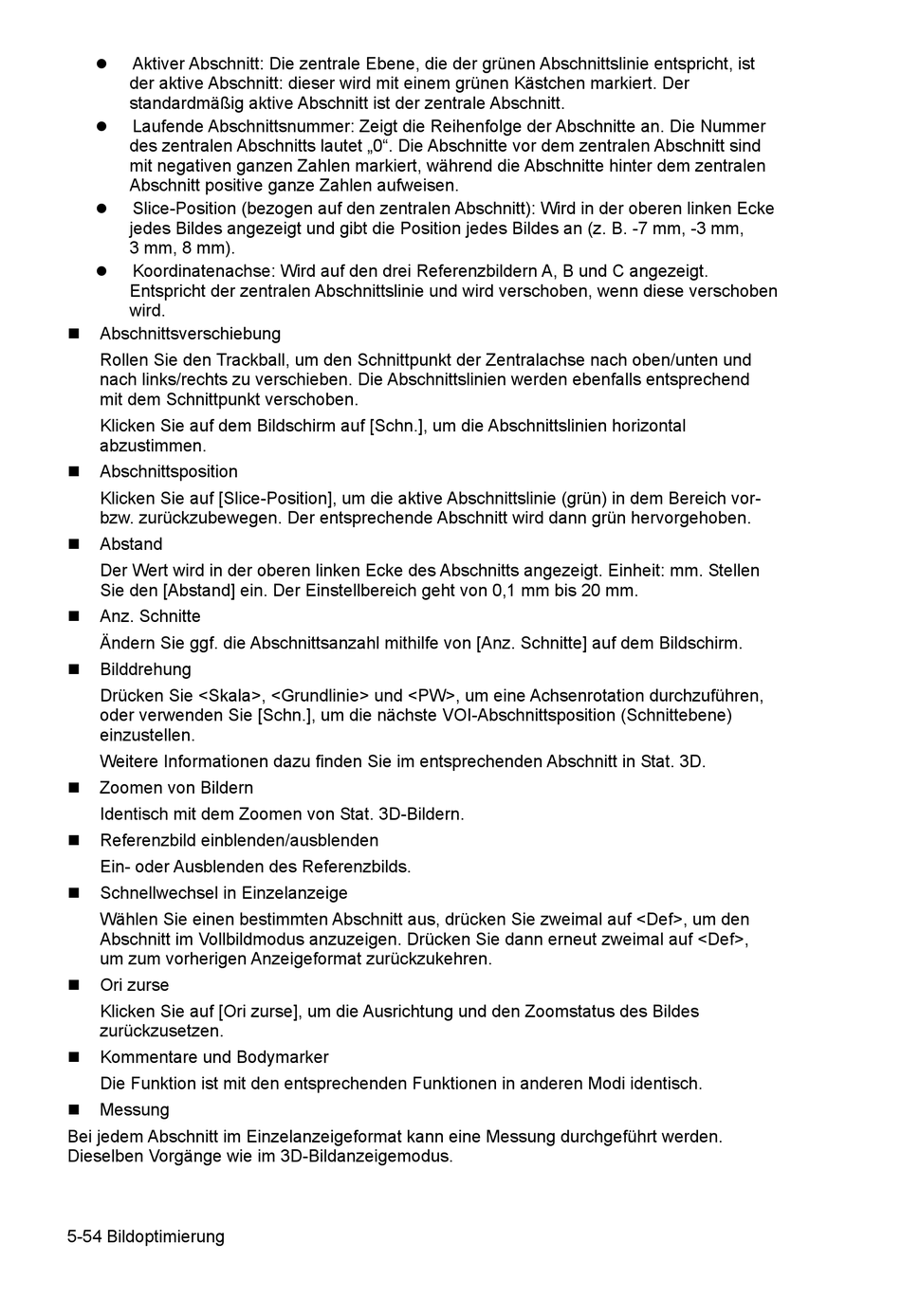

Aktiver Abschnitt: Die zentrale Ebene, die der grünen Abschnittslinie entspricht, ist
der aktive Abschnitt: dieser wird mit einem grünen Kästchen markiert. Der
standardmäßig aktive Abschnitt ist der zentrale Abschnitt.
Laufende Abschnittsnummer: Zeigt die Reihenfolge der Abschnitte an. Die Nummer
des zentralen Abschnitts lautet „0". Die Abschnitte vor dem zentralen Abschnitt sind
mit negativen ganzen Zahlen markiert, während die Abschnitte hinter dem zentralen
Abschnitt positive ganze Zahlen aufweisen.
Slice-Position (bezogen auf den zentralen Abschnitt): Wird in der oberen linken Ecke
jedes Bildes angezeigt und gibt die Position jedes Bildes an (z. B. -7 mm, -3 mm,
3 mm, 8 mm).
Koordinatenachse: Wird auf den drei Referenzbildern A, B und C angezeigt.
Entspricht der zentralen Abschnittslinie und wird verschoben, wenn diese verschoben
wird.
Abschnittsverschiebung
Rollen Sie den Trackball, um den Schnittpunkt der Zentralachse nach oben/unten und
nach links/rechts zu verschieben. Die Abschnittslinien werden ebenfalls entsprechend
mit dem Schnittpunkt verschoben.
Klicken Sie auf dem Bildschirm auf [Schn.], um die Abschnittslinien horizontal
abzustimmen.
Abschnittsposition
Klicken Sie auf [Slice-Position], um die aktive Abschnittslinie (grün) in dem Bereich vor-
bzw. zurückzubewegen. Der entsprechende Abschnitt wird dann grün hervorgehoben.
Abstand
Der Wert wird in der oberen linken Ecke des Abschnitts angezeigt. Einheit: mm. Stellen
Sie den [Abstand] ein. Der Einstellbereich geht von 0,1 mm bis 20 mm.
Anz. Schnitte
Ändern Sie ggf. die Abschnittsanzahl mithilfe von [Anz. Schnitte] auf dem Bildschirm.
Bilddrehung
Drücken Sie <Skala>, <Grundlinie> und <PW>, um eine Achsenrotation durchzuführen,
oder verwenden Sie [Schn.], um die nächste VOI-Abschnittsposition (Schnittebene)
einzustellen.
Weitere Informationen dazu finden Sie im entsprechenden Abschnitt in Stat. 3D.
Zoomen von Bildern
Identisch mit dem Zoomen von Stat. 3D-Bildern.
Referenzbild einblenden/ausblenden
Ein- oder Ausblenden des Referenzbilds.
Schnellwechsel in Einzelanzeige
Wählen Sie einen bestimmten Abschnitt aus, drücken Sie zweimal auf <Def>, um den
Abschnitt im Vollbildmodus anzuzeigen. Drücken Sie dann erneut zweimal auf <Def>,
um zum vorherigen Anzeigeformat zurückzukehren.
Ori zurse
Klicken Sie auf [Ori zurse], um die Ausrichtung und den Zoomstatus des Bildes
zurückzusetzen.
Kommentare und Bodymarker
Die Funktion ist mit den entsprechenden Funktionen in anderen Modi identisch.
Messung
Bei jedem Abschnitt im Einzelanzeigeformat kann eine Messung durchgeführt werden.
Dieselben Vorgänge wie im 3D-Bildanzeigemodus.
5-54 Bildoptimierung
