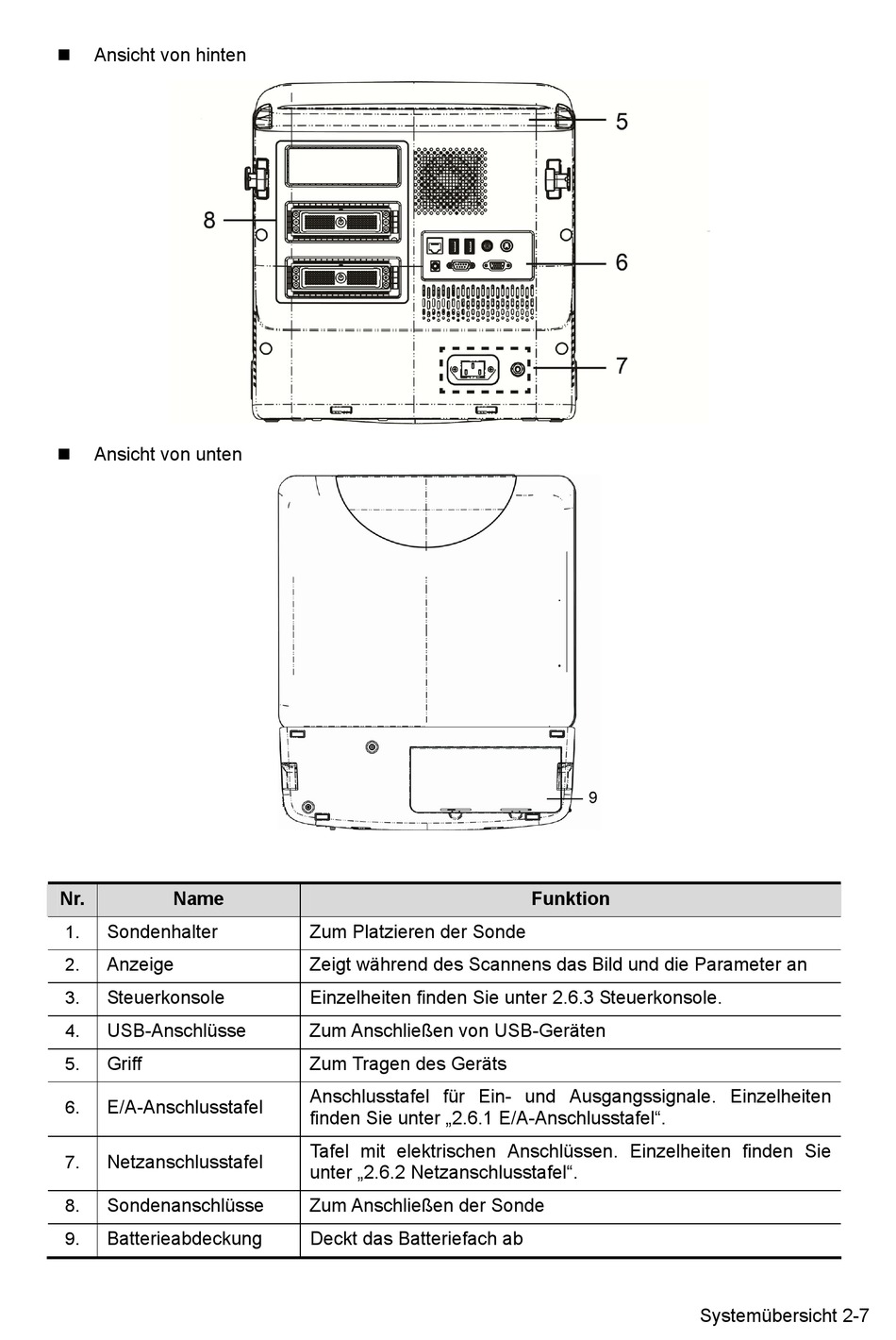

Ansicht von hinten
Ansicht von unten
Nr.
Name
Sondenhalter
1.
2.
Anzeige
Steuerkonsole
3.
USB-Anschlüsse
4.
Griff
5.
E/A-Anschlusstafel
6.
Netzanschlusstafel
7.
Sondenanschlüsse
8.
9.
Batterieabdeckung
Zum Platzieren der Sonde
Zeigt während des Scannens das Bild und die Parameter an
Einzelheiten finden Sie unter 2.6.3 Steuerkonsole.
Zum Anschließen von USB-Geräten
Zum Tragen des Geräts
Anschlusstafel für Ein- und Ausgangssignale. Einzelheiten
finden Sie unter „2.6.1 E/A-Anschlusstafel".
Tafel mit elektrischen Anschlüssen. Einzelheiten finden Sie
unter „2.6.2 Netzanschlusstafel".
Zum Anschließen der Sonde
Deckt das Batteriefach ab
Funktion
Systemübersicht 2-7
