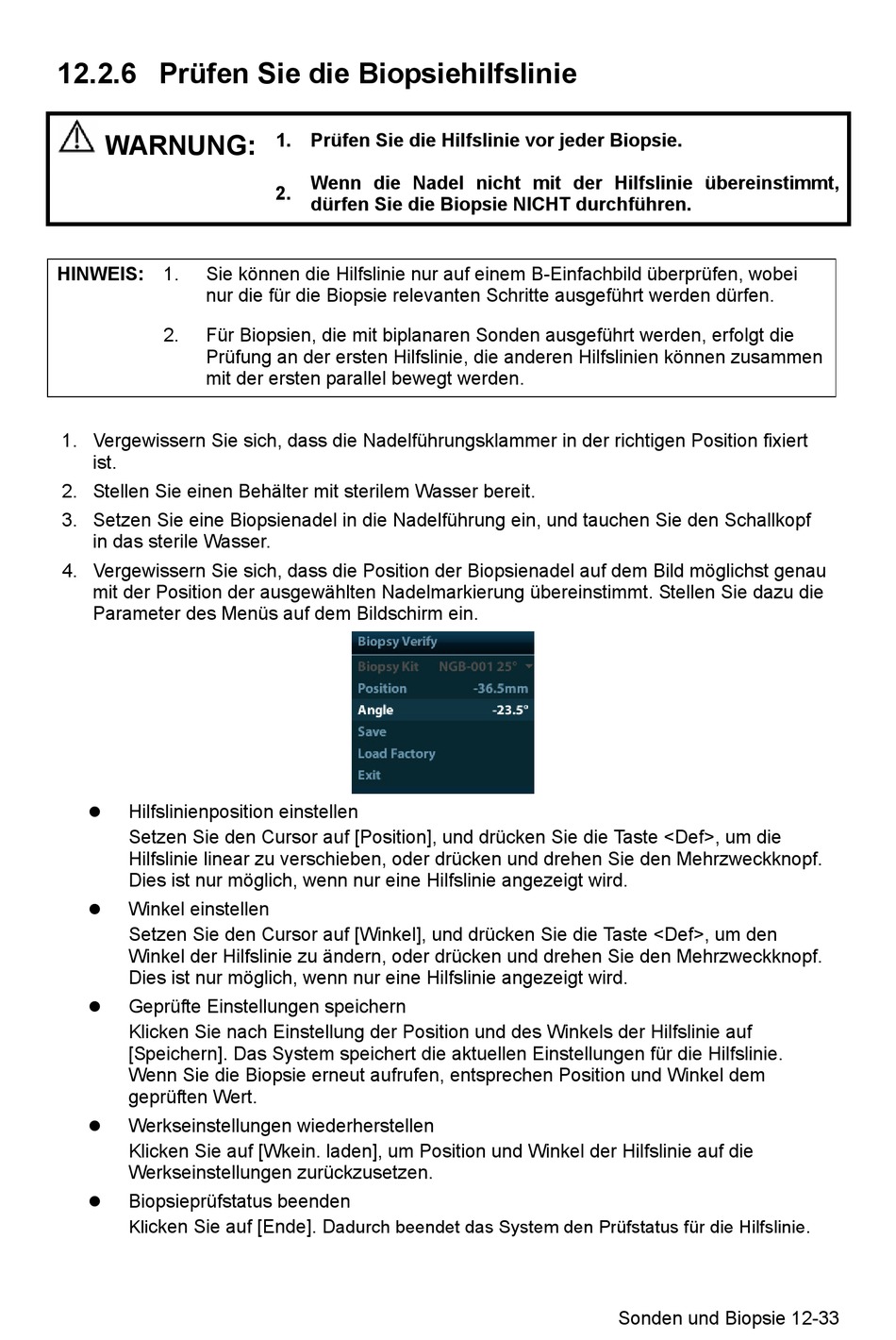

12.2.6 Prüfen Sie die Biopsiehilfslinie
WARNUNG:
HINWEIS: 1.
Sie können die Hilfslinie nur auf einem B-Einfachbild überprüfen, wobei
nur die für die Biopsie relevanten Schritte ausgeführt werden dürfen.
2.
Für Biopsien, die mit biplanaren Sonden ausgeführt werden, erfolgt die
Prüfung an der ersten Hilfslinie, die anderen Hilfslinien können zusammen
mit der ersten parallel bewegt werden.
1. Vergewissern Sie sich, dass die Nadelführungsklammer in der richtigen Position fixiert
ist.
2. Stellen Sie einen Behälter mit sterilem Wasser bereit.
3. Setzen Sie eine Biopsienadel in die Nadelführung ein, und tauchen Sie den Schallkopf
in das sterile Wasser.
4. Vergewissern Sie sich, dass die Position der Biopsienadel auf dem Bild möglichst genau
mit der Position der ausgewählten Nadelmarkierung übereinstimmt. Stellen Sie dazu die
Parameter des Menüs auf dem Bildschirm ein.
Hilfslinienposition einstellen
Setzen Sie den Cursor auf [Position], und drücken Sie die Taste <Def>, um die
Hilfslinie linear zu verschieben, oder drücken und drehen Sie den Mehrzweckknopf.
Dies ist nur möglich, wenn nur eine Hilfslinie angezeigt wird.
Winkel einstellen
Setzen Sie den Cursor auf [Winkel], und drücken Sie die Taste <Def>, um den
Winkel der Hilfslinie zu ändern, oder drücken und drehen Sie den Mehrzweckknopf.
Dies ist nur möglich, wenn nur eine Hilfslinie angezeigt wird.
Geprüfte Einstellungen speichern
Klicken Sie nach Einstellung der Position und des Winkels der Hilfslinie auf
[Speichern]. Das System speichert die aktuellen Einstellungen für die Hilfslinie.
Wenn Sie die Biopsie erneut aufrufen, entsprechen Position und Winkel dem
geprüften Wert.
Werkseinstellungen wiederherstellen
Klicken Sie auf [Wkein. laden], um Position und Winkel der Hilfslinie auf die
Werkseinstellungen zurückzusetzen.
Biopsieprüfstatus beenden
Kli cken Sie auf [Ende]. D adurch beendet das System den Prüfstatus für die Hilfslinie.
1. Prüfen Sie die Hilfslinie vor jeder Biopsie.
Wenn die Nadel nicht mit der Hilfslinie übereinstimmt,
2.
dürfen Sie die Biopsie NICHT durchführen.
Sonden und Biopsie 12-33
