Wenn Sie die Tiefe des B-Modus-Bild anpassen, werden die entsprechenden
Änderungen auch im PW-Modus-Bild angezeigt.

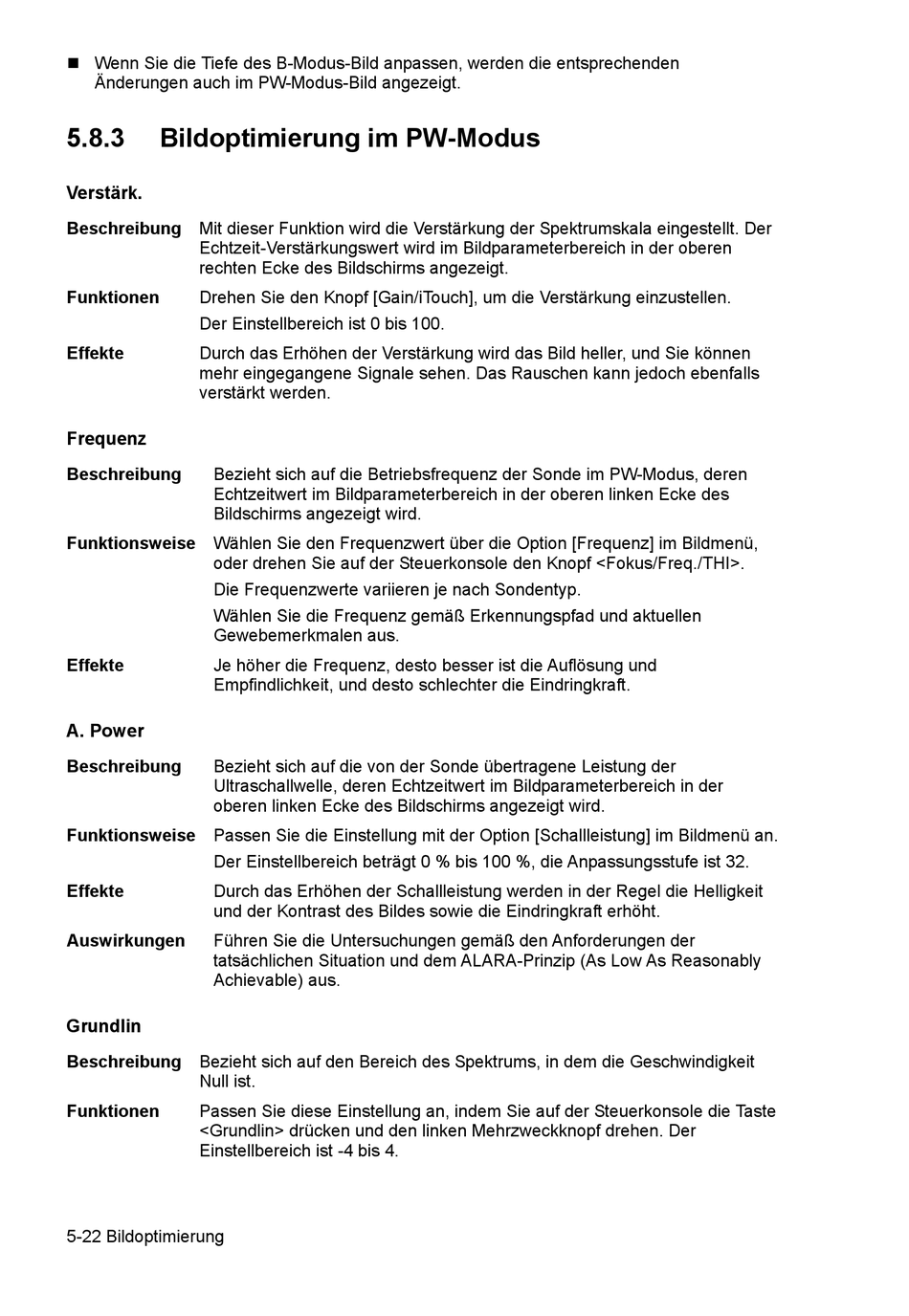

5.8.3
Bildoptimierung im PW-Modus
Verstärk.
Beschreibung Mit dieser Funktion wird die Verstärkung der Spektrumskala eingestellt. Der
Echtzeit-Verstärkungswert wird im Bildparameterbereich in der oberen
rechten Ecke des Bildschirms angezeigt.
Funktionen
Drehen Sie den Knopf [Gain/iTouch], um die Verstärkung einzustellen.
Der Einstellbereich ist 0 bis 100.
Effekte
Durch das Erhöhen der Verstärkung wird das Bild heller, und Sie können
mehr eingegangene Signale sehen. Das Rauschen kann jedoch ebenfalls
verstärkt werden.
Frequenz
Beschreibung
Bezieht sich auf die Betriebsfrequenz der Sonde im PW-Modus, deren
Echtzeitwert im Bildparameterbereich in der oberen linken Ecke des
Bildschirms angezeigt wird.
Funktionsweise Wählen Sie den Frequenzwert über die Option [Frequenz] im Bildmenü,
oder drehen Sie auf der Steuerkonsole den Knopf <Fokus/Freq./THI>.
Die Frequenzwerte variieren je nach Sondentyp.
Wählen Sie die Frequenz gemäß Erkennungspfad und aktuellen
Gewebemerkmalen aus.
Effekte
Je höher die Frequenz, desto besser ist die Auflösung und
Empfindlichkeit, und desto schlechter die Eindringkraft.
A. Power
Beschreibung
Bezieht sich auf die von der Sonde übertragene Leistung der
Ultraschallwelle, deren Echtzeitwert im Bildparameterbereich in der
oberen linken Ecke des Bildschirms angezeigt wird.
Funktionsweise Passen Sie die Einstellung mit der Option [Schallleistung] im Bildmenü an.
Der Einstellbereich beträgt 0 % bis 100 %, die Anpassungsstufe ist 32.
Effekte
Durch das Erhöhen der Schallleistung werden in der Regel die Helligkeit
und der Kontrast des Bildes sowie die Eindringkraft erhöht.
Auswirkungen
Führen Sie die Untersuchungen gemäß den Anforderungen der
tatsächlichen Situation und dem ALARA-Prinzip (As Low As Reasonably
Achievable) aus.
Grundlin
Beschreibung Bezieht sich auf den Bereich des Spektrums, in dem die Geschwindigkeit
Null ist.
Funktionen
Passen Sie diese Einstellung an, indem Sie auf der Steuerkonsole die Taste
<Grundlin> drücken und den linken Mehrzweckknopf drehen. Der
Einstellbereich ist -4 bis 4.
5-22 Bildoptimierung
