VORSICHT:

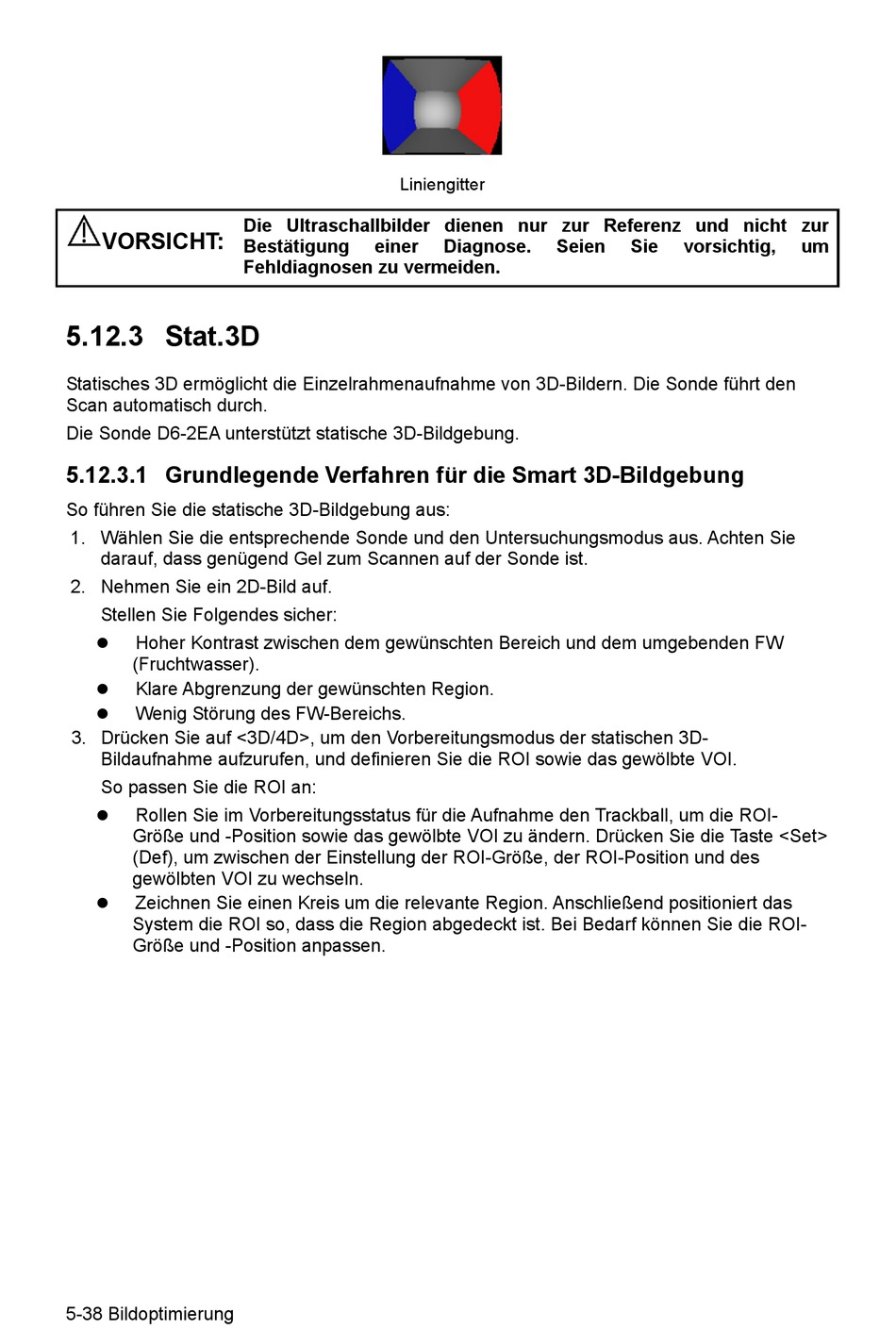

5.12.3 Stat.3D
Statisches 3D ermöglicht die Einzelrahmenaufnahme von 3D-Bildern. Die Sonde führt den
Scan automatisch durch.
Die Sonde D6-2EA unterstützt statische 3D-Bildgebung.
5.12.3.1 Grundlegende Verfahren für die Smart 3D-Bildgebung
So führen Sie die statische 3D-Bildgebung aus:
1. Wählen Sie die entsprechende Sonde und den Untersuchungsmodus aus. Achten Sie
darauf, dass genügend Gel zum Scannen auf der Sonde ist.
2. Nehmen Sie ein 2D-Bild auf.
Stellen Sie Folgendes sicher:
Hoher Kontrast zwischen dem gewünschten Bereich und dem umgebenden FW
(Fruchtwasser).
Klare Abgrenzung der gewünschten Region.
Wenig Störung des FW-Bereichs.
3. Drücken Sie auf <3D/4D>, um den Vorbereitungsmodus der statischen 3D-
Bildaufnahme aufzurufen, und definieren Sie die ROI sowie das gewölbte VOI.
So passen Sie die ROI an:
Rollen Sie im Vorbereitungsstatus für die Aufnahme den Trackball, um die ROI-
Größe und -Position sowie das gewölbte VOI zu ändern. Drücken Sie die Taste <Set>
(Def), um zwischen der Einstellung der ROI-Größe, der ROI-Position und des
gewölbten VOI zu wechseln.
Zeichnen Sie einen Kreis um die relevante Region. Anschließend positioniert das
System die ROI so, dass die Region abgedeckt ist. Bei Bedarf können Sie die ROI-
Größe und -Position anpassen.
5-38 Bildoptimierung
Liniengitter
Die Ultraschallbilder dienen nur zur Referenz und nicht zur
Bestätigung
einer
Fehldiagnosen zu vermeiden.
Diagnose.
Seien
Sie
vorsichtig,
um
