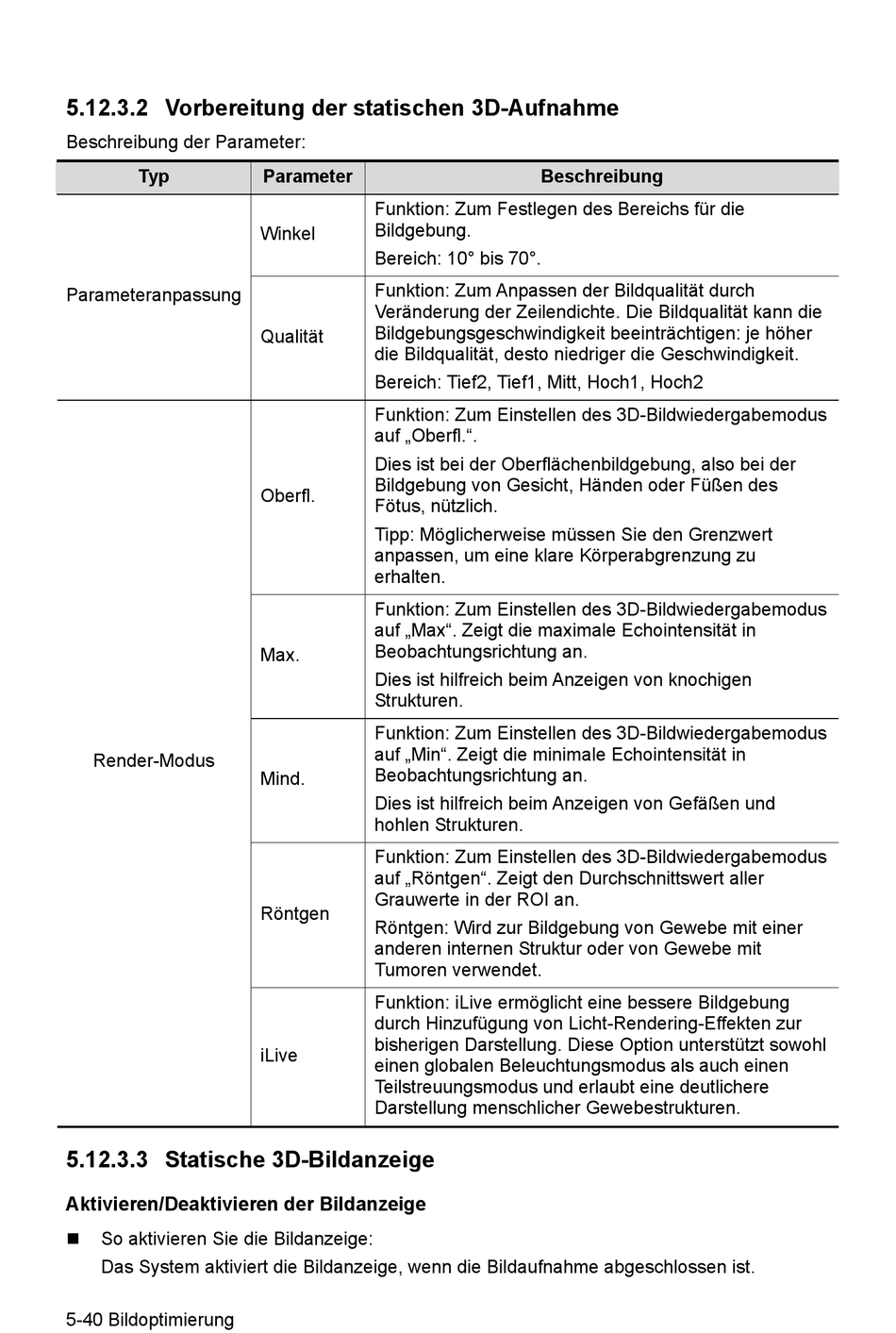

5.12.3.2 Vorbereitung der statischen 3D-Aufnahme
Beschreibung der Parameter:
Typ
Parameteranpassung
Render-Modus
5.12.3.3 Statische 3D-Bildanzeige
Aktivieren/Deaktivieren der Bildanzeige
So aktivieren Sie die Bildanzeige:
Das System aktiviert die Bildanzeige, wenn die Bildaufnahme abgeschlossen ist.
5-40 Bildoptimierung
Parameter
Funktion: Zum Festlegen des Bereichs für die
Bildgebung.
Winkel
Bereich: 10° bis 70°.
Funktion: Zum Anpassen der Bildqualität durch
Veränderung der Zeilendichte. Die Bildqualität kann die
Bildgebungsgeschwindigkeit beeinträchtigen: je höher
Qualität
die Bildqualität, desto niedriger die Geschwindigkeit.
Bereich: Tief2, Tief1, Mitt, Hoch1, Hoch2
Funktion: Zum Einstellen des 3D-Bildwiedergabemodus
auf „Oberfl.".
Dies ist bei der Oberflächenbildgebung, also bei der
Bildgebung von Gesicht, Händen oder Füßen des
Oberfl.
Fötus, nützlich.
Tipp: Möglicherweise müssen Sie den Grenzwert
anpassen, um eine klare Körperabgrenzung zu
erhalten.
Funktion: Zum Einstellen des 3D-Bildwiedergabemodus
auf „Max". Zeigt die maximale Echointensität in
Beobachtungsrichtung an.
Max.
Dies ist hilfreich beim Anzeigen von knochigen
Strukturen.
Funktion: Zum Einstellen des 3D-Bildwiedergabemodus
auf „Min". Zeigt die minimale Echointensität in
Beobachtungsrichtung an.
Mind.
Dies ist hilfreich beim Anzeigen von Gefäßen und
hohlen Strukturen.
Funktion: Zum Einstellen des 3D-Bildwiedergabemodus
auf „Röntgen". Zeigt den Durchschnittswert aller
Grauwerte in der ROI an.
Röntgen
Röntgen: Wird zur Bildgebung von Gewebe mit einer
anderen internen Struktur oder von Gewebe mit
Tumoren verwendet.
Funktion: iLive ermöglicht eine bessere Bildgebung
durch Hinzufügung von Licht-Rendering-Effekten zur
bisherigen Darstellung. Diese Option unterstützt sowohl
iLive
einen globalen Beleuchtungsmodus als auch einen
Teilstreuungsmodus und erlaubt eine deutlichere
Darstellung menschlicher Gewebestrukturen.
