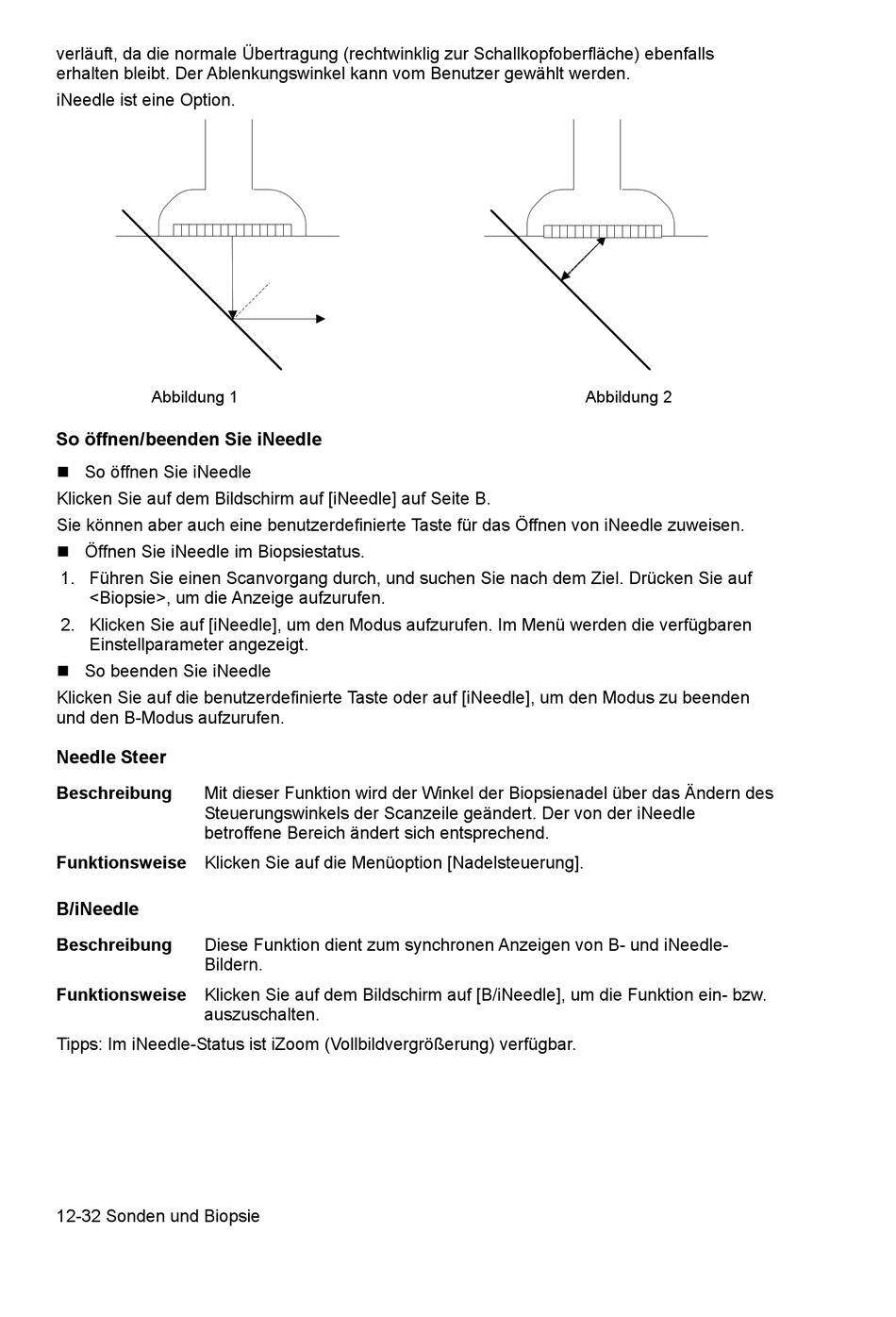

verläuft, da die normale Übertragung (rechtwinklig zur Schallkopfoberfläche) ebenfalls
erhalten bleibt. Der Ablenkungswinkel kann vom Benutzer gewählt werden.
iNeedle ist eine Option.
Abbildung 1
So öffnen/beenden Sie iNeedle
So öffnen Sie iNeedle
Klicken Sie auf dem Bildschirm auf [iNeedle] auf Seite B.
Sie können aber auch eine benutzerdefinierte Taste für das Öffnen von iNeedle zuweisen.
Öffnen Sie iNeedle im Biopsiestatus.
1. Führen Sie einen Scanvorgang durch, und suchen Sie nach dem Ziel. Drücken Sie auf
<Biopsie>, um die Anzeige aufzurufen.
2. Klicken Sie auf [iNeedle], um den Modus aufzurufen. Im Menü werden die verfügbaren
Einstellparameter angezeigt.
So beenden Sie iNeedle
Klicken Sie auf die benutzerdefinierte Taste oder auf [iNeedle], um den Modus zu beenden
und den B-Modus aufzurufen.
Needle Steer
Beschreibung
Mit dieser Funktion wird der Winkel der Biopsienadel über das Ändern des
Steuerungswinkels der Scanzeile geändert. Der von der iNeedle
betroffene Bereich ändert sich entsprechend.
Funktionsweise Klicken Sie auf die Menüoption [Nadelsteuerung].
B/iNeedle
Beschreibung
Diese Funktion dient zum synchronen Anzeigen von B- und iNeedle-
Bildern.
Funktionsweise Klicken Sie auf dem Bildschirm auf [B/iNeedle], um die Funktion ein- bzw.
auszuschalten.
Tipps: Im iNeedle-Status ist iZoom (Vollbildvergrößerung) verfügbar.
12-32 Sonden und Biopsie
