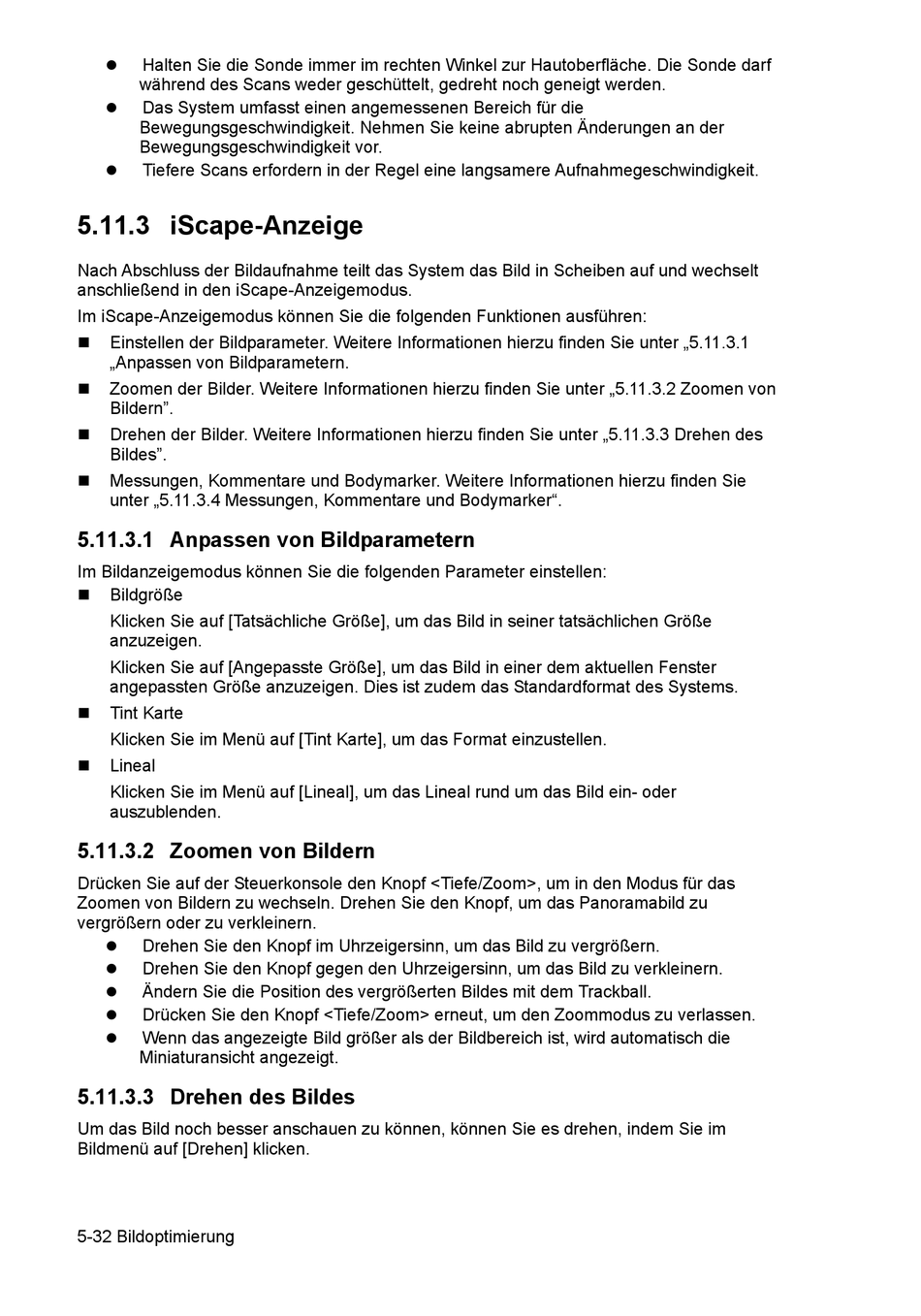

Halten Sie die Sonde immer im rechten Winkel zur Hautoberfläche. Die Sonde darf
während des Scans weder geschüttelt, gedreht noch geneigt werden.
Das System umfasst einen angemessenen Bereich für die
Bewegungsgeschwindigkeit. Nehmen Sie keine abrupten Änderungen an der
Bewegungsgeschwindigkeit vor.
Tiefere Scans erfordern in der Regel eine langsamere Aufnahmegeschwindigkeit.
5.11.3 iScape-Anzeige
Nach Abschluss der Bildaufnahme teilt das System das Bild in Scheiben auf und wechselt
anschließend in den iScape-Anzeigemodus.
Im iScape-Anzeigemodus können Sie die folgenden Funktionen ausführen:
Einstellen der Bildparameter. Weitere Informationen hierzu finden Sie unter „5.11.3.1
„Anpassen von Bildparametern.
Zoomen der Bilder. Weitere Informationen hierzu finden Sie unter „5.11.3.2 Zoomen von
Bildern".
Drehen der Bilder. Weitere Informationen hierzu finden Sie unter „5.11.3.3 Drehen des
Bildes".
Messungen, Kommentare und Bodymarker. Weitere Informationen hierzu finden Sie
unter „5.11.3.4 Messungen, Kommentare und Bodymarker".
5.11.3.1 Anpassen von Bildparametern
Im Bildanzeigemodus können Sie die folgenden Parameter einstellen:
Bildgröße
Klicken Sie auf [Tatsächliche Größe], um das Bild in seiner tatsächlichen Größe
anzuzeigen.
Klicken Sie auf [Angepasste Größe], um das Bild in einer dem aktuellen Fenster
angepassten Größe anzuzeigen. Dies ist zudem das Standardformat des Systems.
Tint Karte
Klicken Sie im Menü auf [Tint Karte], um das Format einzustellen.
Lineal
Klicken Sie im Menü auf [Lineal], um das Lineal rund um das Bild ein- oder
auszublenden.
5.11.3.2 Zoomen von Bildern
Drücken Sie auf der Steuerkonsole den Knopf <Tiefe/Zoom>, um in den Modus für das
Zoomen von Bildern zu wechseln. Drehen Sie den Knopf, um das Panoramabild zu
vergrößern oder zu verkleinern.
Drehen Sie den Knopf im Uhrzeigersinn, um das Bild zu vergrößern.
Drehen Sie den Knopf gegen den Uhrzeigersinn, um das Bild zu verkleinern.
Ändern Sie die Position des vergrößerten Bildes mit dem Trackball.
Drücken Sie den Knopf <Tiefe/Zoom> erneut, um den Zoommodus zu verlassen.
Wenn das angezeigte Bild größer als der Bildbereich ist, wird automatisch die
Miniaturansicht angezeigt.
5.11.3.3 Drehen des Bildes
Um das Bild noch besser anschauen zu können, können Sie es drehen, indem Sie im
Bildmenü auf [Drehen] klicken.
5-32 Bildoptimierung
