Parameter
F
Frequenz
Funktion

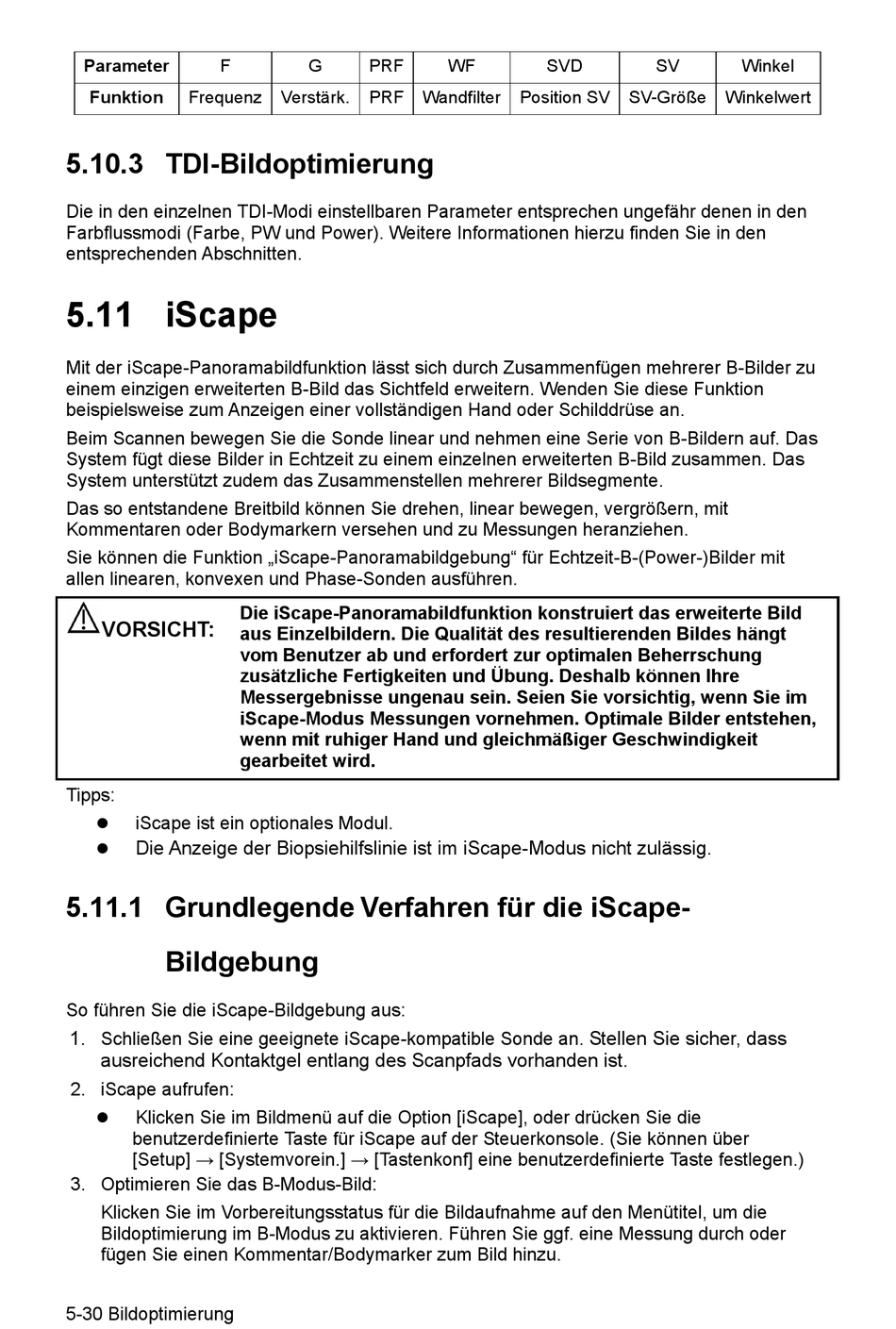

5.10.3 TDI-Bildoptimierung
Die in den einzelnen TDI-Modi einstellbaren Parameter entsprechen ungefähr denen in den
Farbflussmodi (Farbe, PW und Power). Weitere Informationen hierzu finden Sie in den
entsprechenden Abschnitten.
5.11 iScape
Mit der iScape-Panoramabildfunktion lässt sich durch Zusammenfügen mehrerer B-Bilder zu
einem einzigen erweiterten B-Bild das Sichtfeld erweitern. Wenden Sie diese Funktion
beispielsweise zum Anzeigen einer vollständigen Hand oder Schilddrüse an.
Beim Scannen bewegen Sie die Sonde linear und nehmen eine Serie von B-Bildern auf. Das
System fügt diese Bilder in Echtzeit zu einem einzelnen erweiterten B-Bild zusammen. Das
System unterstützt zudem das Zusammenstellen mehrerer Bildsegmente.
Das so entstandene Breitbild können Sie drehen, linear bewegen, vergrößern, mit
Kommentaren oder Bodymarkern versehen und zu Messungen heranziehen.
Sie können die Funktion „iScape-Panoramabildgebung" für Echtzeit-B-(Power-)Bilder mit
allen linearen, konvexen und Phase-Sonden ausführen.
VORSICHT:
Tipps:
iScape ist ein optionales Modul.
Die Anzeige der Biopsiehilfslinie ist im iScape-Modus nicht zulässig .
5.11.1 Grundlegende Verfahren für die iScape-
Bildgebung
So führen Sie die iScape-Bildgebung aus:
1. Schließen Sie eine geeignete iScape-kompatible Sonde an. Stellen Sie sicher, dass
ausreichend Kontaktgel entlang des Scanpfads vorhanden ist.
2. iScape aufrufen:
Klicken Sie im Bildmenü auf die Option [iScape], oder drücken Sie die
benutzerdefinierte Taste für iScape auf der Steuerkonsole. (Sie können über
[Setup] → [Systemvorein.] → [Tastenkonf] eine benutzerdefinierte Taste festlegen.)
3. Optimieren Sie das B-Modus-Bild:
Klicken Sie im Vorbereitungsstatus für die Bildaufnahme auf den Menütitel, um die
Bildoptimierung im B-Modus zu aktivieren. Führen Sie ggf. eine Messung durch oder
fügen Sie einen Kommentar/Bodymarker zum Bild hinzu.
5-30 Bildoptimierung
G
PRF
Verstärk.
PRF
Die iScape-Panoramabildfunktion konstruiert das erweiterte Bild
aus Einzelbildern. Die Qualität des resultierenden Bildes hängt
vom Benutzer ab und erfordert zur optimalen Beherrschung
zusätzliche Fertigkeiten und Übung. Deshalb können Ihre
Messergebnisse ungenau sein. Seien Sie vorsichtig, wenn Sie im
iScape-Modus Messungen vornehmen. Optimale Bilder entstehen,
wenn mit ruhiger Hand und gleichmäßiger Geschwindigkeit
gearbeitet wird.
WF
SVD
Wandfilter
Position SV
SV
Winkel
SV-Größe
Winkelwert
