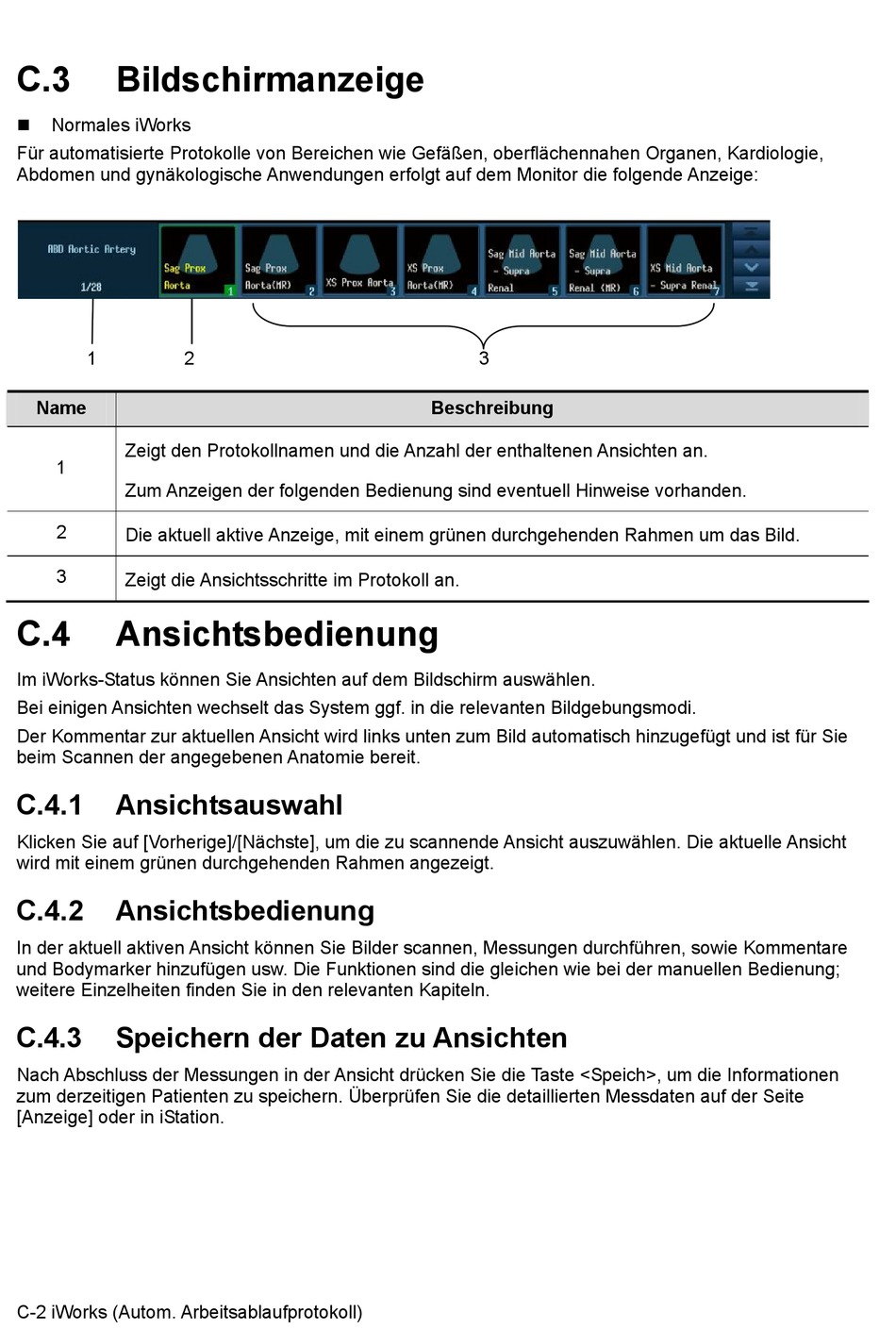

C.3
Bildschirmanzeige
Normales iWorks
Für automatisierte Protokolle von Bereichen wie Gefäßen, oberflächennahen Organen, Kardiologie,
Abdomen und gynäkologische Anwendungen erfolgt auf dem Monitor die folgende Anzeige:
1
2
Name
Zeigt den Protokollnamen und die Anzahl der enthaltenen Ansichten an.
1
Zum Anzeigen der folgenden Bedienung sind eventuell Hinweise vorhanden.
2
Die aktuell aktive Anzeige, mit einem grünen durchgehenden Rahmen um das Bild.
3
Zeigt die Ansichtsschritte im Protokoll an.
C.4
Ansichtsbedienung
Im iWorks-Status können Sie Ansichten auf dem Bildschirm auswählen.
Bei einigen Ansichten wechselt das System ggf. in die relevanten Bildgebungsmodi.
Der Kommentar zur aktuellen Ansicht wird links unten zum Bild automatisch hinzugefügt und ist für Sie
beim Scannen der angegebenen Anatomie bereit.
C.4.1
Ansichtsauswahl
Klicken Sie auf [Vorherige]/[Nächste], um die zu scannende Ansicht auszuwählen. Die aktuelle Ansicht
wird mit einem grünen durchgehenden Rahmen angezeigt.
C.4.2
Ansichtsbedienung
In der aktuell aktiven Ansicht können Sie Bilder scannen, Messungen durchführen, sowie Kommentare
und Bodymarker hinzufügen usw. Die Funktionen sind die gleichen wie bei der manuellen Bedienung;
weitere Einzelheiten finden Sie in den relevanten Kapiteln.
C.4.3
Speichern der Daten zu Ansichten
Nach Abschluss der Messungen in der Ansicht drücken Sie die Taste <Speich>, um die Informationen
zum derzeitigen Patienten zu speichern. Überprüfen Sie die detaillierten Messdaten auf der Seite
[Anzeige] oder in iStation.
C-2 iWorks (Autom. Arbeitsablaufprotokoll)
3
