3.11 Grundbildanzeige und Bedienung

3.11.1 Grundanzeige

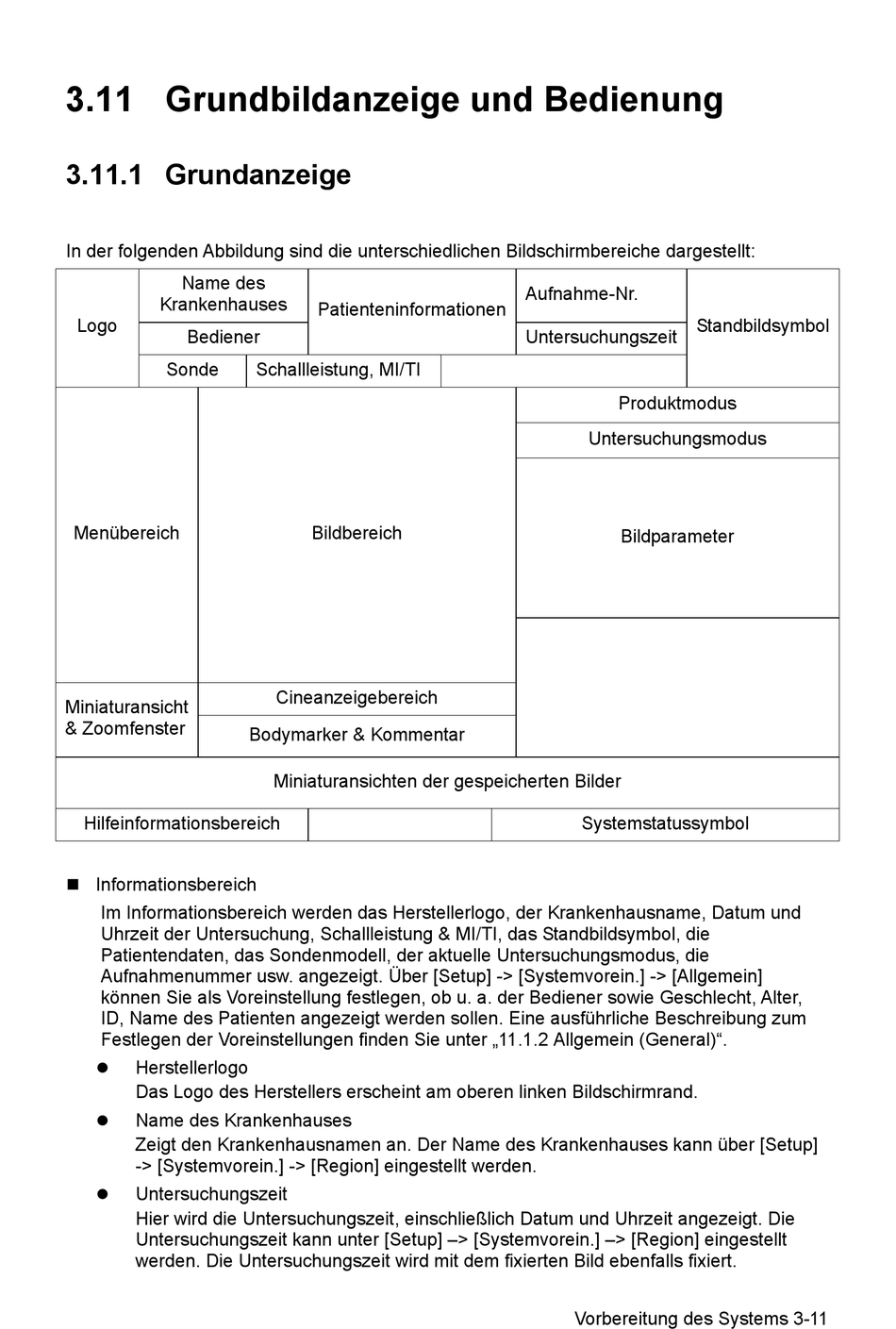

In der folgenden Abbildung sind die unterschiedlichen Bildschirmbereiche dargestellt:
Name des
Krankenhauses
Logo
Bediener
Sonde
Menübereich
Miniaturansicht
& Zoomfenster
Hilfeinformationsbereich
 Informationsbereich
Im Informationsbereich werden das Herstellerlogo, der Krankenhausname, Datum und
Uhrzeit der Untersuchung, Schallleistung & MI/TI, das Standbildsymbol, die
Patientendaten, das Sondenmodell, der aktuelle Untersuchungsmodus, die
Aufnahmenummer usw. angezeigt. Über [Setup] -> [Systemvorein.] -> [Allgemein]
können Sie als Voreinstellung festlegen, ob u. a. der Bediener sowie Geschlecht, Alter,
ID, Name des Patienten angezeigt werden sollen. Eine ausführliche Beschreibung zum
Festlegen der Voreinstellungen finden Sie unter „11.1.2 Allgemein (General)".
Herstellerlogo

Das Logo des Herstellers erscheint am oberen linken Bildschirmrand.
Name des Krankenhauses

Zeigt den Krankenhausnamen an. Der Name des Krankenhauses kann über [Setup]
-> [Systemvorein.] -> [Region] eingestellt werden.
Untersuchungszeit

Hier wird die Untersuchungszeit, einschließlich Datum und Uhrzeit angezeigt. Die
Untersuchungszeit kann unter [Setup] –> [Systemvorein.] –> [Region] eingestellt
werden. Die Untersuchungszeit wird mit dem fixierten Bild ebenfalls fixiert.
Patienteninformationen
Schallleistung, MI/TI
Bildbereich
Cineanzeigebereich
Bodymarker & Kommentar
Miniaturansichten der gespeicherten Bilder
Aufnahme-Nr.
Untersuchungszeit
Produktmodus
Untersuchungsmodus
Bildparameter
Systemstatussymbol
Vorbereitung des Systems 3-11
Standbildsymbol
