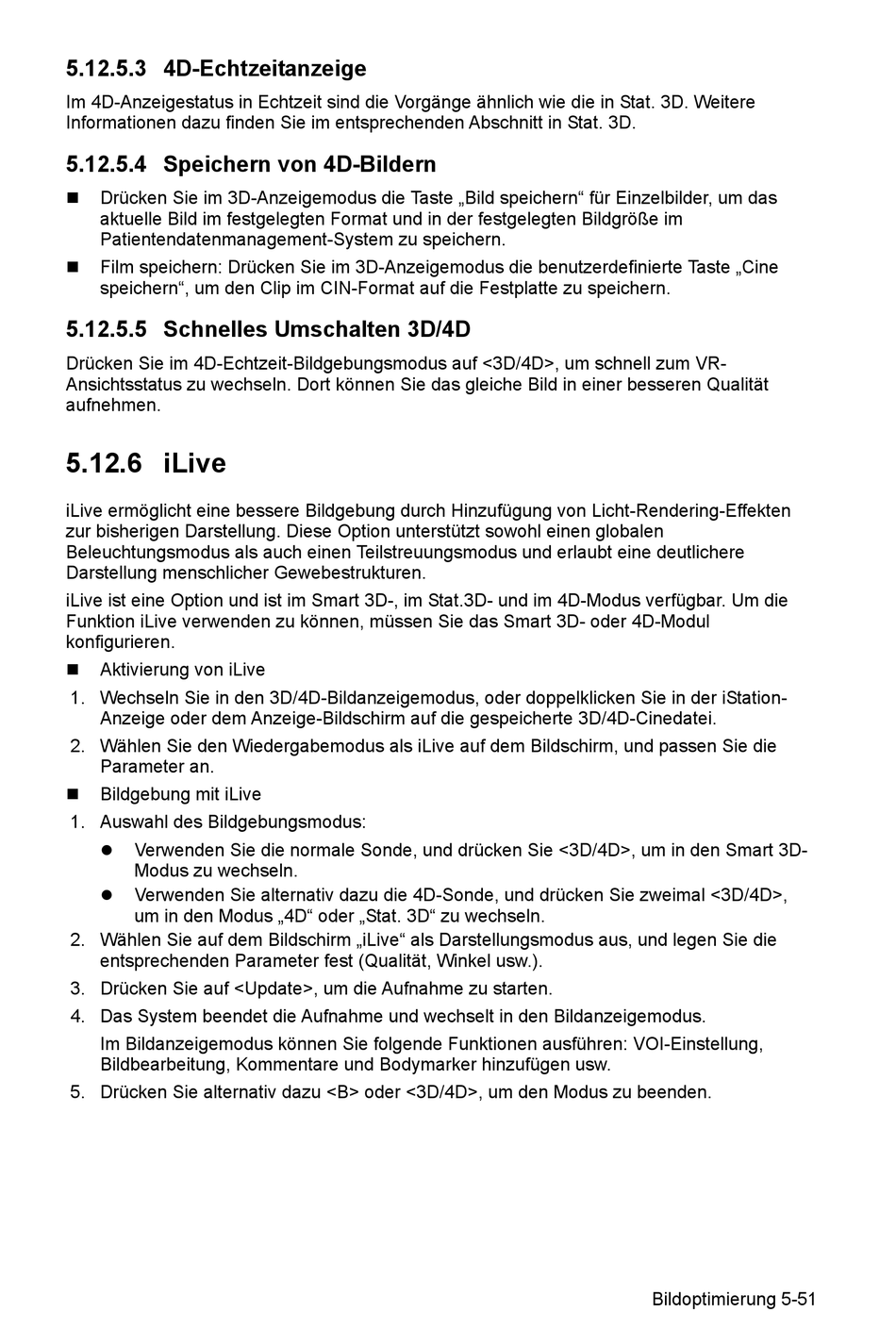

5.12.5.3 4D-Echtzeitanzeige
Im 4D-Anzeigestatus in Echtzeit sind die Vorgänge ähnlich wie die in Stat. 3D. Weitere
Informationen dazu finden Sie im entsprechenden Abschnitt in Stat. 3D.
5.12.5.4 Speichern von 4D-Bildern
Drücken Sie im 3D-Anzeigemodus die Taste „Bild speichern" für Einzelbilder, um das
aktuelle Bild im festgelegten Format und in der festgelegten Bildgröße im
Patientendatenmanagement-System zu speichern.
Film speichern: Drücken Sie im 3D-Anzeigemodus die benutzerdefinierte Taste „Cine
speichern", um den Clip im CIN-Format auf die Festplatte zu speichern.
5.12.5.5 Schnelles Umschalten 3D/4D
Drücken Sie im 4D-Echtzeit-Bildgebungsmodus auf <3D/4D>, um schnell zum VR-
Ansichtsstatus zu wechseln. Dort können Sie das gleiche Bild in einer besseren Qualität
aufnehmen.
5.12.6 iLive
iLive ermöglicht eine bessere Bildgebung durch Hinzufügung von Licht-Rendering-Effekten
zur bisherigen Darstellung. Diese Option unterstützt sowohl einen globalen
Beleuchtungsmodus als auch einen Teilstreuungsmodus und erlaubt eine deutlichere
Darstellung menschlicher Gewebestrukturen.
iLive ist eine Option und ist im Smart 3D-, im Stat.3D- und im 4D-Modus verfügbar. Um die
Funktion iLive verwenden zu können, müssen Sie das Smart 3D- oder 4D-Modul
konfigurieren.
Aktivierung von iLive
1. Wechseln Sie in den 3D/4D-Bildanzeigemodus, oder doppelklicken Sie in der iStation-
Anzeige oder dem Anzeige-Bildschirm auf die gespeicherte 3D/4D-Cinedatei.
2. Wählen Sie den Wiedergabemodus als iLive auf dem Bildschirm, und passen Sie die
Parameter an.
Bildgebung mit iLive
1. Auswahl des Bildgebungsmodus:
Verwenden Sie die normale Sonde, und drücken Sie <3D/4D>, um in den Smart 3D-
Modus zu wechseln.
Verwenden Sie alternativ dazu die 4D-Sonde, und drücken Sie zweimal <3D/4D>,
um in den Modus „4D" oder „Stat. 3D" zu wechseln.
2. Wählen Sie auf dem Bildschirm „iLive" als Darstellungsmodus aus, und legen Sie die
entsprechenden Parameter fest (Qualität, Winkel usw.).
3. Drücken Sie auf <Update>, um die Aufnahme zu starten.
4. Das System beendet die Aufnahme und wechselt in den Bildanzeigemodus.
Im Bildanzeigemodus können Sie folgende Funktionen ausführen: VOI-Einstellung,
Bildbearbeitung, Kommentare und Bodymarker hinzufügen usw.
5. Drücken Sie alternativ dazu <B> oder <3D/4D>, um den Modus zu beenden.
Bildoptimierung 5-51
