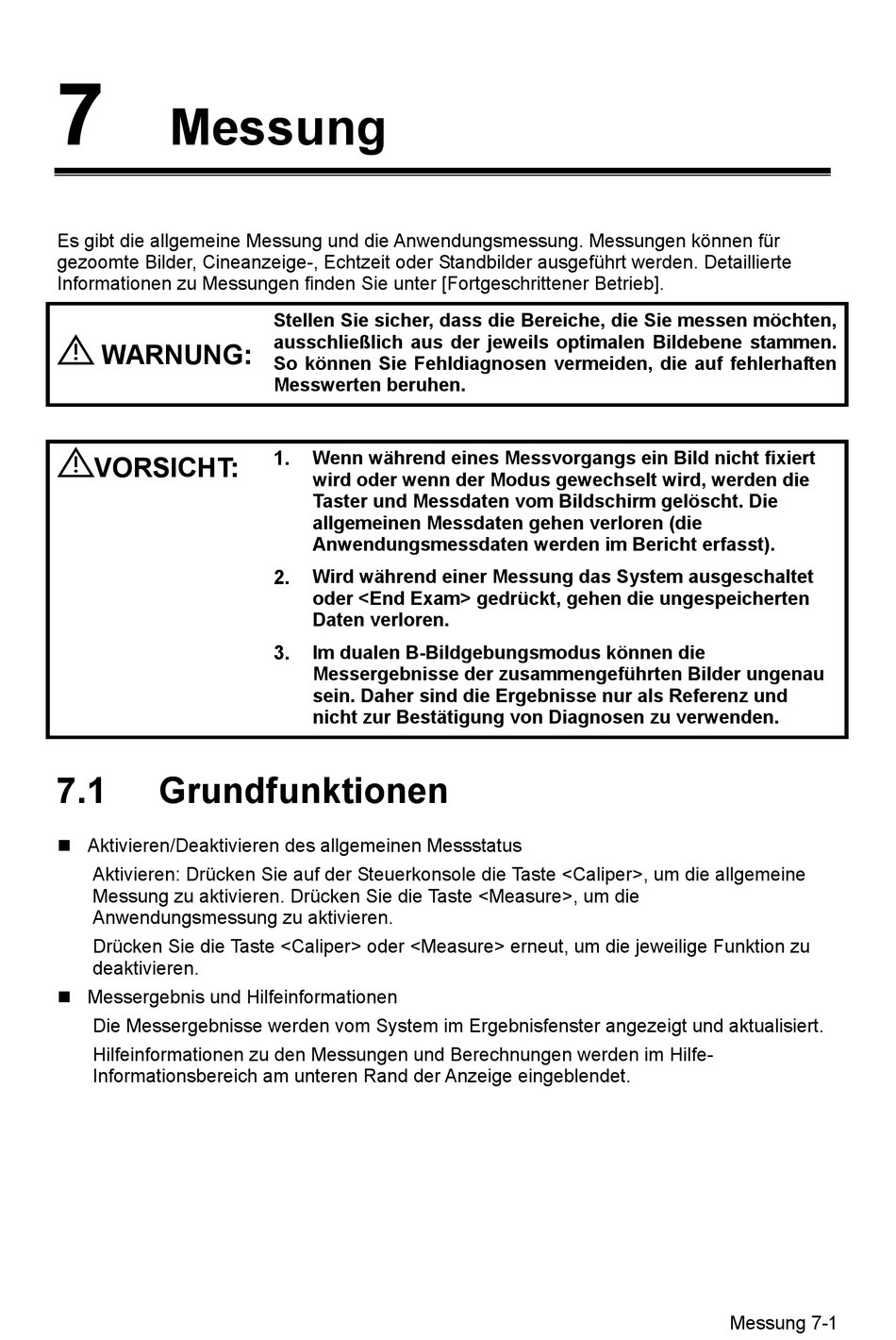

7
Messung
Es gibt die allgemeine Messung und die Anwendungsmessung. Messungen können für
gezoomte Bilder, Cineanzeige-, Echtzeit oder Standbilder ausgeführt werden. Detaillierte
Informationen zu Messungen finden Sie unter [Fortgeschrittener Betrieb].
WARNUNG:
VORSICHT:
7.1
Grundfunktionen
Aktivieren/Deaktivieren des allgemeinen Messstatus
Aktivieren: Drücken Sie auf der Steuerkonsole die Taste <Caliper>, um die allgemeine
Messung zu aktivieren. Drücken Sie die Taste <Measure>, um die
Anwendungsmessung zu aktivieren.
Drücken Sie die Taste <Caliper> oder <Measure> erneut, um die jeweilige Funktion zu
deaktivieren.
Messergebnis und Hilfeinformationen
Die Messergebnisse werden vom System im Ergebnisfenster angezeigt und aktualisiert.
Hilfeinformationen zu den Messungen und Berechnungen werden im Hilfe-
Informationsbereich am unteren Rand der Anzeige eingeblendet.
Stellen Sie sicher, dass die Bereiche, die Sie messen möchten,
ausschließlich aus der jeweils optimalen Bildebene stammen.
So können Sie Fehldiagnosen vermeiden, die auf fehlerhaften
Messwerten beruhen.
1.
Wenn während eines Messvorgangs ein Bild nicht fixiert
wird oder wenn der Modus gewechselt wird, werden die
Taster und Messdaten vom Bildschirm gelöscht. Die
allgemeinen Messdaten gehen verloren (die
Anwendungsmessdaten werden im Bericht erfasst).
2.
Wird während einer Messung das System ausgeschaltet
oder <End Exam> gedrückt, gehen die ungespeicherten
Daten verloren.
3.
Im dualen B-Bildgebungsmodus können die
Messergebnisse der zusammengeführten Bilder ungenau
sein. Daher sind die Ergebnisse nur als Referenz und
nicht zur Bestätigung von Diagnosen zu verwenden.
Messung 7-1
