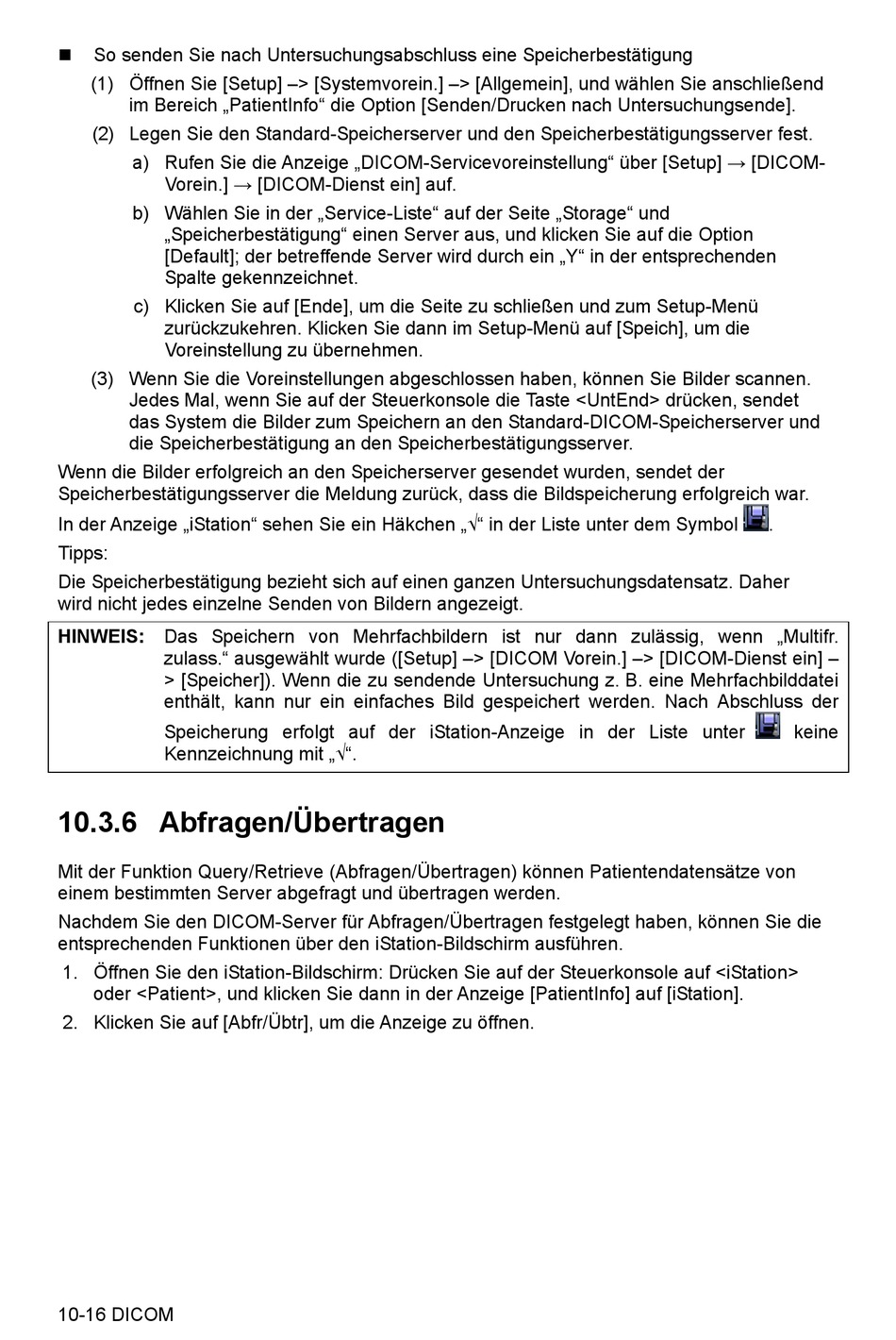

So senden Sie nach Untersuchungsabschluss eine Speicherbestätigung
(1) Öffnen Sie [Setup] –> [Systemvorein.] –> [Allgemein], und wählen Sie anschließend
im Bereich „PatientInfo" die Option [Senden/Drucken nach Untersuchungsende].
(2) Legen Sie den Standard-Speicherserver und den Speicherbestätigungsserver fest.
a) Rufen Sie die Anzeige „DICOM-Servicevoreinstellung" über [Setup] → [DICOM-
Vorein.] → [DICOM-Dienst ein] auf.
b) Wählen Sie in der „Service-Liste" auf der Seite „Storage" und
„Speicherbestätigung" einen Server aus, und klicken Sie auf die Option
[Default]; der betreffende Server wird durch ein „Y" in der entsprechenden
Spalte gekennzeichnet.
c) Klicken Sie auf [Ende], um die Seite zu schließen und zum Setup-Menü
zurückzukehren. Klicken Sie dann im Setup-Menü auf [Speich], um die
Voreinstellung zu übernehmen.
(3) Wenn Sie die Voreinstellungen abgeschlossen haben, können Sie Bilder scannen.
Jedes Mal, wenn Sie auf der Steuerkonsole die Taste <UntEnd> drücken, sendet
das System die Bilder zum Speichern an den Standard-DICOM-Speicherserver und
die Speicherbestätigung an den Speicherbestätigungsserver.
Wenn die Bilder erfolgreich an den Speicherserver gesendet wurden, sendet der
Speicherbestätigungsserver die Meldung zurück, dass die Bildspeicherung erfolgreich war.
In der Anzeige „iStation" sehen Sie ein Häkchen „√" in der Liste unter dem Symbol
Tipps:
Die Speicherbestätigung bezieht sich auf einen ganzen Untersuchungsdatensatz. Daher
wird nicht jedes einzelne Senden von Bildern angezeigt.
HINWEIS: Das Speichern von Mehrfachbildern ist nur dann zulässig, wenn „Multifr.
zulass." ausgewählt wurde ([Setup] –> [DICOM Vorein.] –> [DICOM-Dienst ein] –
> [Speicher]). Wenn die zu sendende Untersuchung z. B. eine Mehrfachbilddatei
enthält, kann nur ein einfaches Bild gespeichert werden. Nach Abschluss der
Speicherung erfolgt auf der iStation-Anzeige in der Liste unter
Kennzeichnung mit „√".
10.3.6 Abfragen/Übertragen
Mit der Funktion Query/Retrieve (Abfragen/Übertragen) können Patientendatensätze von
einem bestimmten Server abgefragt und übertragen werden.
Nachdem Sie den DICOM-Server für Abfragen/Übertragen festgelegt haben, können Sie die
entsprechenden Funktionen über den iStation-Bildschirm ausführen.
1. Öffnen Sie den iStation-Bildschirm: Drücken Sie auf der Steuerkonsole auf <iStation>
oder <Patient>, und klicken Sie dann in der Anzeige [PatientInfo] auf [iStation].
2. Klicken Sie auf [Abfr/Übtr], um die Anzeige zu öffnen.
10-16 DICOM
.
