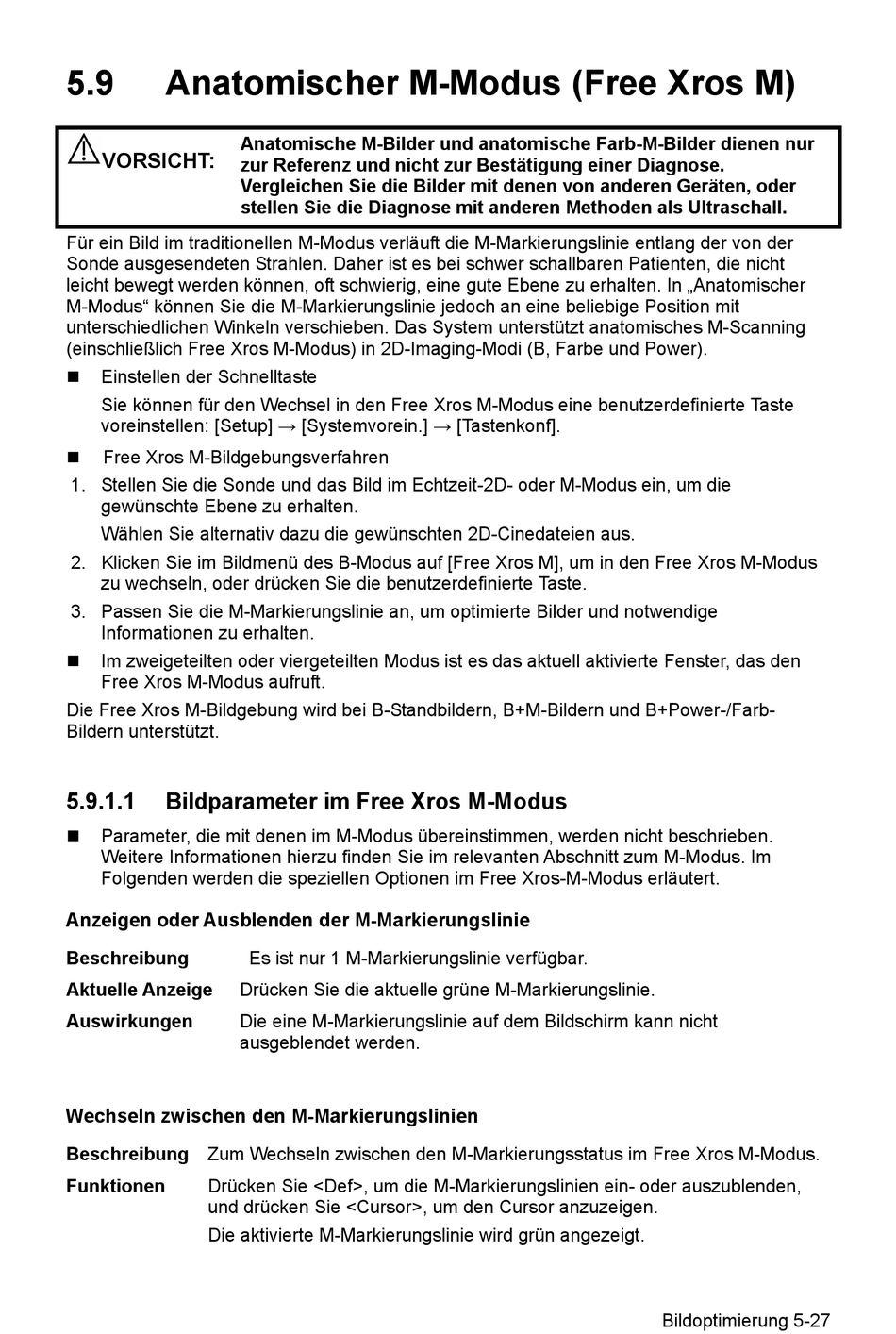

5.9
Anatomischer M-Modus (Free Xros M)
VORSICHT:
Für ein Bild im traditionellen M-Modus verläuft die M-Markierungslinie entlang der von der
Sonde ausgesendeten Strahlen. Daher ist es bei schwer schallbaren Patienten, die nicht
leicht bewegt werden können, oft schwierig, eine gute Ebene zu erhalten. In „Anatomischer
M-Modus" können Sie die M-Markierungslinie jedoch an eine beliebige Position mit
unterschiedlichen Winkeln verschieben. Das System unterstützt anatomisches M-Scanning
(einschließlich Free Xros M-Modus) in 2D-Imaging-Modi (B, Farbe und Power).
Einstellen der Schnelltaste
Sie können für den Wechsel in den Free Xros M-Modus eine benutzerdefinierte Taste
voreinstellen: [Setup] → [Systemvorein.] → [Tastenkonf].
Free Xros M-Bildgebungsverfahren
1. Stellen Sie die Sonde und das Bild im Echtzeit-2D- oder M-Modus ein, um die
gewünschte Ebene zu erhalten.
Wählen Sie alternativ dazu die gewünschten 2D-Cinedateien aus.
2. Klicken Sie im Bildmenü des B-Modus auf [Free Xros M], um in den Free Xros M-Modus
zu wechseln, oder drücken Sie die benutzerdefinierte Taste.
3. Passen Sie die M-Markierungslinie an, um optimierte Bilder und notwendige
Informationen zu erhalten.
Im zweigeteilten oder viergeteilten Modus ist es das aktuell aktivierte Fenster, das den
Free Xros M-Modus aufruft.
Die Free Xros M-Bildgebung wird bei B-Standbildern, B+M-Bildern und B+Power-/Farb-
Bildern unterstützt.
5.9.1.1
Bildparameter im Free Xros M-Modus
Parameter, die mit denen im M-Modus übereinstimmen, werden nicht beschrieben.
Weitere Informationen hierzu finden Sie im relevanten Abschnitt zum M-Modus. Im
Folgenden werden die speziellen Optionen im Free Xros-M-Modus erläutert.
Anzeigen oder Ausblenden der M-Markierungslinie
Beschreibung
Aktuelle Anzeige
Auswirkungen
Wechseln zwischen den M-Markierungslinien
Beschreibung Zum Wechseln zwischen den M-Markierungsstatus im Free Xros M-Modus.
Funktionen
Drücken Sie <Def>, um die M-Markierungslinien ein- oder auszublenden,
und drücken Sie <Cursor>, um den Cursor anzuzeigen.
Die aktivierte M-Markierungslinie wird grün angezeigt.
Anatomische M-Bilder und anatomische Farb-M-Bilder dienen nur
zur Referenz und nicht zur Bestätigung einer Diagnose.
Vergleichen Sie die Bilder mit denen von anderen Geräten, oder
stellen Sie die Diagnose mit anderen Methoden als Ultraschall.
Es ist nur 1 M-Markierungslinie verfügbar.
Drücken Sie die aktuelle grüne M-Markierungslinie.
Die eine M-Markierungslinie auf dem Bildschirm kann nicht
ausgeblendet werden.
Bildoptimierung 5-27
