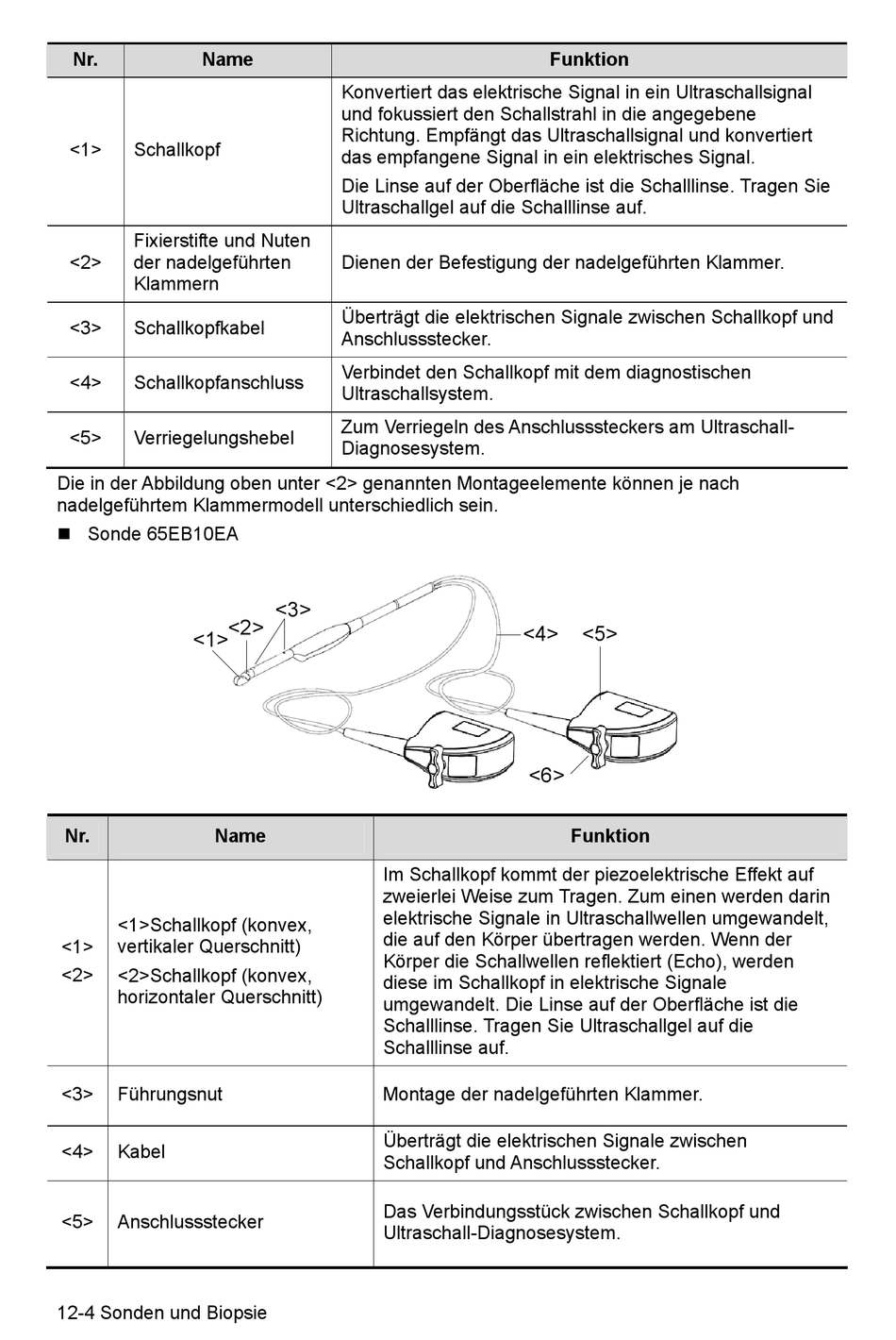

Nr.
Name
<1>
Schallkopf
Fixierstifte und Nuten
<2>
der nadelgeführten
Klammern
<3>
Schallkopfkabel
<4>
Schallkopfanschluss
<5>
Verriegelungshebel
Die in der Abbildung oben unter <2> genannten Montageelemente können je nach
nadelgeführtem Klammermodell unterschiedlich sein.
Sonde 65EB10EA
<1>
Nr.
Name
<1>Schallkopf (konvex,
<1>
vertikaler Querschnitt)
<2>
<2>Schallkopf (konvex,
horizontaler Querschnitt)
<3>
Führungsnut
<4>
Kabel
<5>
Anschlussstecker
12-4 Sonden und Biopsie
Konvertiert das elektrische Signal in ein Ultraschallsignal
und fokussiert den Schallstrahl in die angegebene
Richtung. Empfängt das Ultraschallsignal und konvertiert
das empfangene Signal in ein elektrisches Signal.
Die Linse auf der Oberfläche ist die Schalllinse. Tragen Sie
Ultraschallgel auf die Schalllinse auf.
Dienen der Befestigung der nadelgeführten Klammer.
Überträgt die elektrischen Signale zwischen Schallkopf und
Anschlussstecker.
Verbindet den Schallkopf mit dem diagnostischen
Ultraschallsystem.
Zum Verriegeln des Anschlusssteckers am Ultraschall-
Diagnosesystem.
<3>
<2>
Im Schallkopf kommt der piezoelektrische Effekt auf
zweierlei Weise zum Tragen. Zum einen werden darin
elektrische Signale in Ultraschallwellen umgewandelt,
die auf den Körper übertragen werden. Wenn der
Körper die Schallwellen reflektiert (Echo), werden
diese im Schallkopf in elektrische Signale
umgewandelt. Die Linse auf der Oberfläche ist die
Schalllinse. Tragen Sie Ultraschallgel auf die
Schalllinse auf.
Montage der nadelgeführten Klammer.
Überträgt die elektrischen Signale zwischen
Schallkopf und Anschlussstecker.
Das Verbindungsstück zwischen Schallkopf und
Ultraschall-Diagnosesystem.
Funktion
<4>
<5>
<6>
Funktion
