VORSICHT:

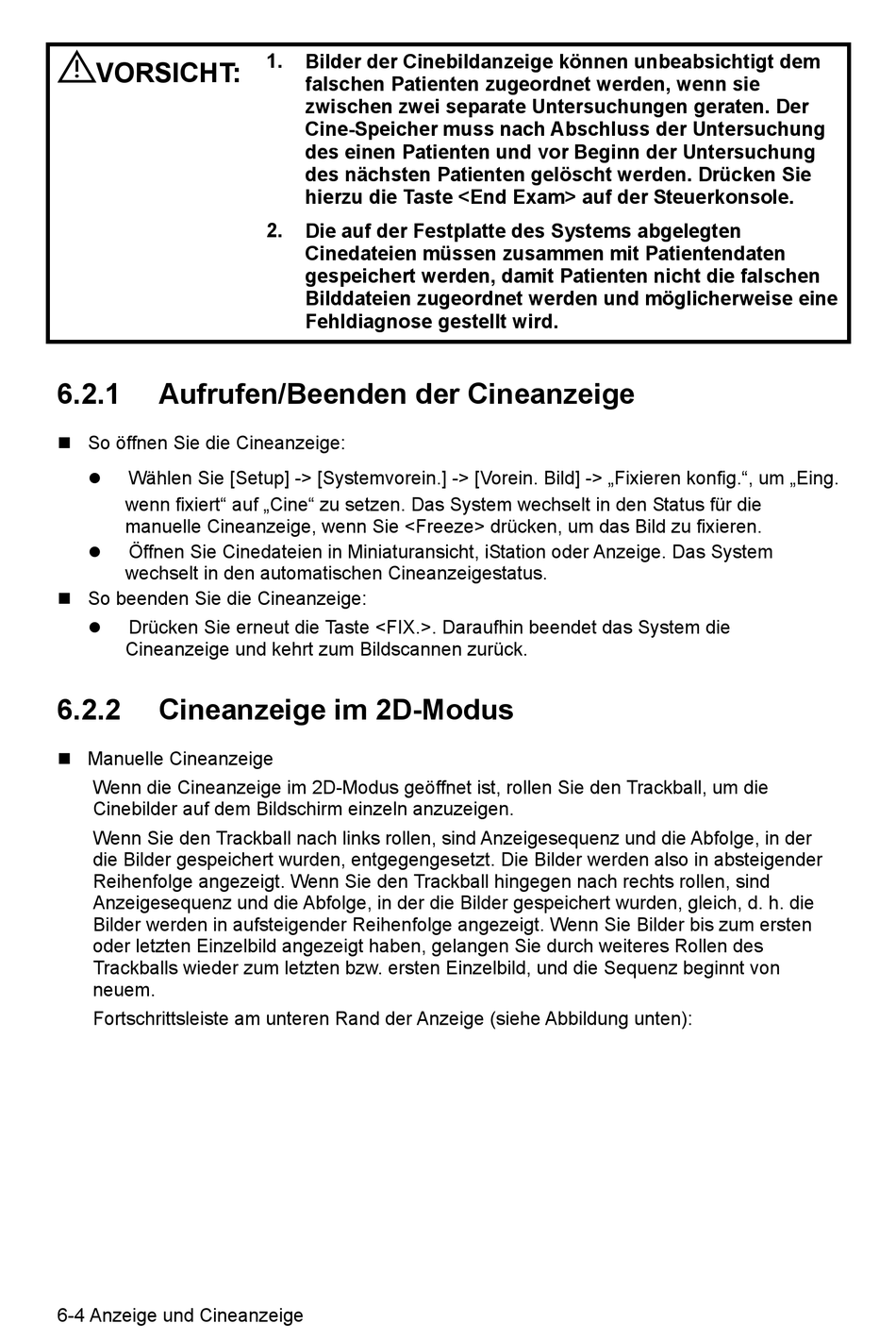

6.2.1

Aufrufen/Beenden der Cineanzeige

 So öffnen Sie die Cineanzeige:
Wählen Sie [Setup] -> [Systemvorein.] -> [Vorein. Bild] -> „Fixieren konfig.", um „Eing.
wenn fixiert" auf „Cine" zu setzen. Das System wechselt in den Status für die
manuelle Cineanzeige, wenn Sie <Freeze> drücken, um das Bild zu fixieren.
Öffnen Sie Cinedateien in Miniaturansicht, iStation oder Anzeige. Das System
wechselt in den automatischen Cineanzeigestatus.
 So beenden Sie die Cineanzeige:
Drücken Sie erneut die Taste <FIX.>. Daraufhin beendet das System die
Cineanzeige und kehrt zum Bildscannen zurück.
6.2.2

Cineanzeige im 2D-Modus

 Manuelle Cineanzeige
Wenn die Cineanzeige im 2D-Modus geöffnet ist, rollen Sie den Trackball, um die
Cinebilder auf dem Bildschirm einzeln anzuzeigen.
Wenn Sie den Trackball nach links rollen, sind Anzeigesequenz und die Abfolge, in der
die Bilder gespeichert wurden, entgegengesetzt. Die Bilder werden also in absteigender
Reihenfolge angezeigt. Wenn Sie den Trackball hingegen nach rechts rollen, sind
Anzeigesequenz und die Abfolge, in der die Bilder gespeichert wurden, gleich, d. h. die
Bilder werden in aufsteigender Reihenfolge angezeigt. Wenn Sie Bilder bis zum ersten
oder letzten Einzelbild angezeigt haben, gelangen Sie durch weiteres Rollen des
Trackballs wieder zum letzten bzw. ersten Einzelbild, und die Sequenz beginnt von
neuem.
Fortschrittsleiste am unteren Rand der Anzeige (siehe Abbildung unten):
6-4 Anzeige und Cineanzeige
1.
Bilder der Cinebildanzeige können unbeabsichtigt dem
falschen Patienten zugeordnet werden, wenn sie
zwischen zwei separate Untersuchungen geraten. Der
Cine-Speicher muss nach Abschluss der Untersuchung
des einen Patienten und vor Beginn der Untersuchung
des nächsten Patienten gelöscht werden. Drücken Sie
hierzu die Taste <End Exam> auf der Steuerkonsole.
2.
Die auf der Festplatte des Systems abgelegten
Cinedateien müssen zusammen mit Patientendaten
gespeichert werden, damit Patienten nicht die falschen
Bilddateien zugeordnet werden und möglicherweise eine
Fehldiagnose gestellt wird.
