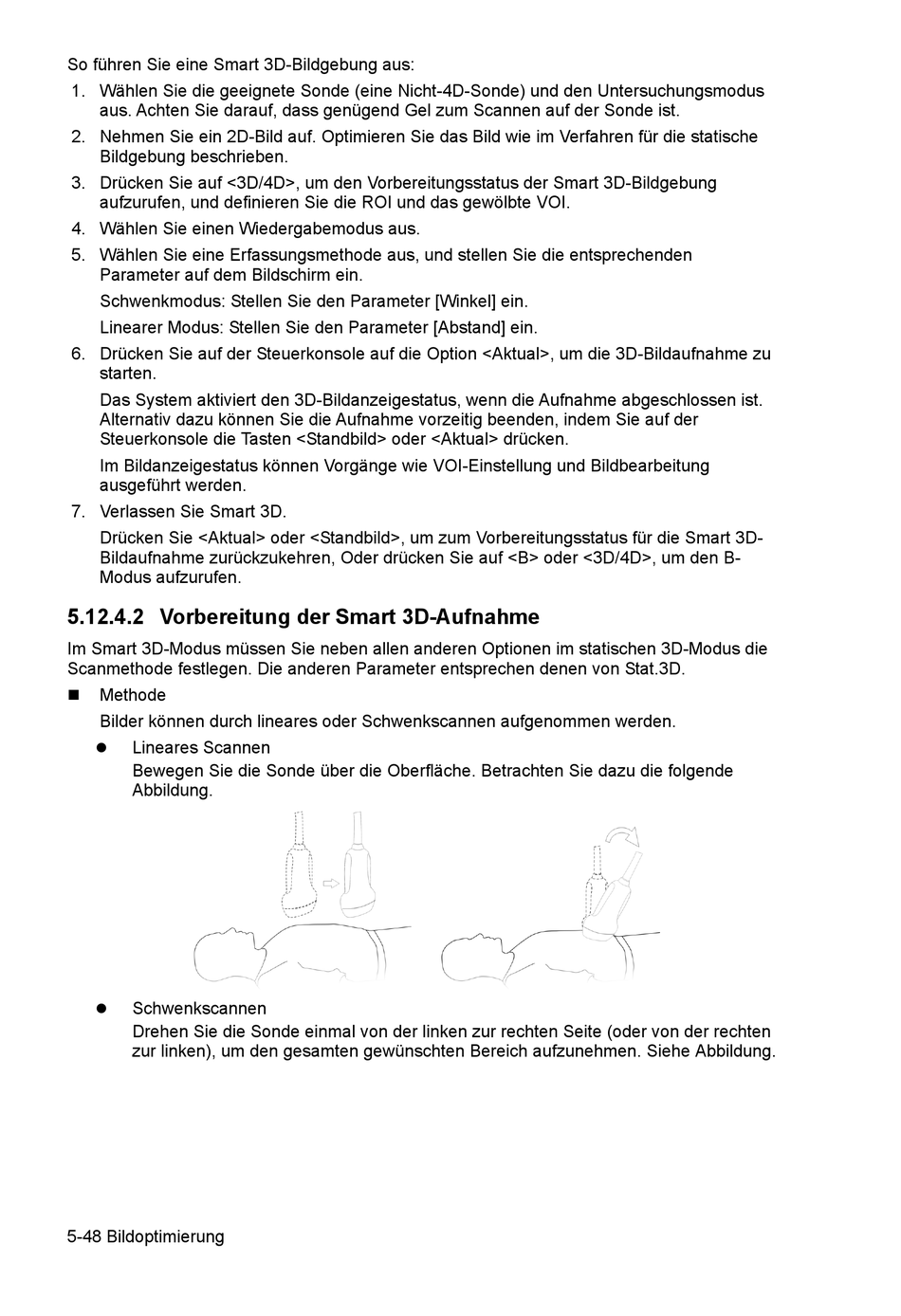

So führen Sie eine Smart 3D-Bildgebung aus:
1. Wählen Sie die geeignete Sonde (eine Nicht-4D-Sonde) und den Untersuchungsmodus
aus. Achten Sie darauf, dass genügend Gel zum Scannen auf der Sonde ist.
2. Nehmen Sie ein 2D-Bild auf. Optimieren Sie das Bild wie im Verfahren für die statische
Bildgebung beschrieben.
3. Drücken Sie auf <3D/4D>, um den Vorbereitungsstatus der Smart 3D-Bildgebung
aufzurufen, und definieren Sie die ROI und das gewölbte VOI.
4. Wählen Sie einen Wiedergabemodus aus.
5. Wählen Sie eine Erfassungsmethode aus, und stellen Sie die entsprechenden
Parameter auf dem Bildschirm ein.
Schwenkmodus: Stellen Sie den Parameter [Winkel] ein.
Linearer Modus: Stellen Sie den Parameter [Abstand] ein.
6. Drücken Sie auf der Steuerkonsole auf die Option <Aktual>, um die 3D-Bildaufnahme zu
starten.
Das System aktiviert den 3D-Bildanzeigestatus, wenn die Aufnahme abgeschlossen ist.
Alternativ dazu können Sie die Aufnahme vorzeitig beenden, indem Sie auf der
Steuerkonsole die Tasten <Standbild> oder <Aktual> drücken.
Im Bildanzeigestatus können Vorgänge wie VOI-Einstellung und Bildbearbeitung
ausgeführt werden.
7. Verlassen Sie Smart 3D.
Drücken Sie <Aktual> oder <Standbild>, um zum Vorbereitungsstatus für die Smart 3D-
Bildaufnahme zurückzukehren, Oder drücken Sie auf <B> oder <3D/4D>, um den B-
Modus aufzurufen.

5.12.4.2 Vorbereitung der Smart 3D-Aufnahme

Im Smart 3D-Modus müssen Sie neben allen anderen Optionen im statischen 3D-Modus die
Scanmethode festlegen. Die anderen Parameter entsprechen denen von Stat.3D.
 Methode
Bilder können durch lineares oder Schwenkscannen aufgenommen werden.
Lineares Scannen

Bewegen Sie die Sonde über die Oberfläche. Betrachten Sie dazu die folgende
Abbildung.
Schwenkscannen

Drehen Sie die Sonde einmal von der linken zur rechten Seite (oder von der rechten
zur linken), um den gesamten gewünschten Bereich aufzunehmen. Siehe Abbildung.
5-48 Bildoptimierung
