Entfernen Der Nadelgeführten Klammer - Mindray DP-50 Expert Benutzerhandbuch

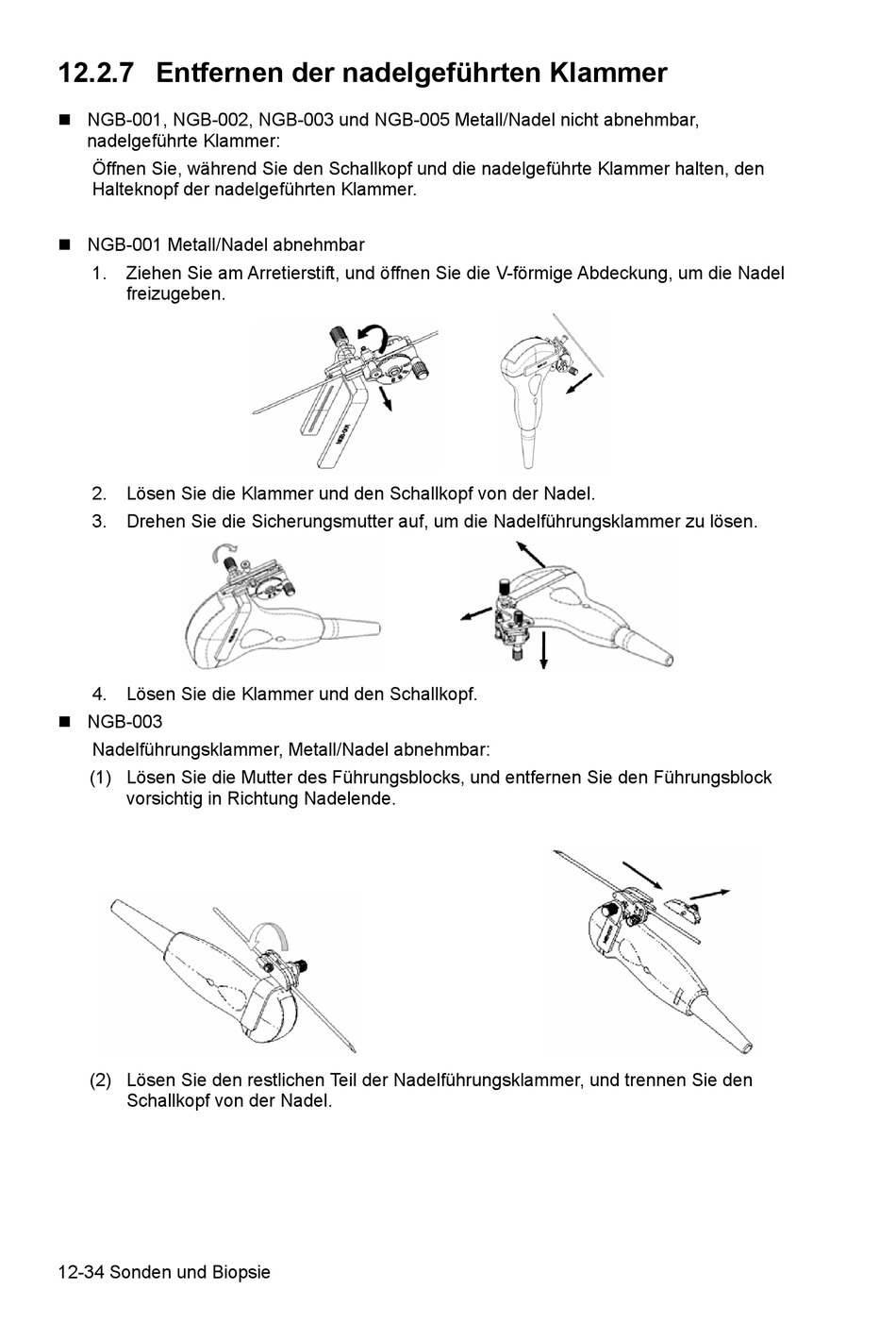

12.2.7 Entfernen der nadelgeführten Klammer
 NGB-001, NGB-002, NGB-003 und NGB-005 Metall/Nadel nicht abnehmbar,
nadelgeführte Klammer:
Öffnen Sie, während Sie den Schallkopf und die nadelgeführte Klammer halten, den
Halteknopf der nadelgeführten Klammer.
 NGB-001 Metall/Nadel abnehmbar
1. Ziehen Sie am Arretierstift, und öffnen Sie die V-förmige Abdeckung, um die Nadel
freizugeben.
2. Lösen Sie die Klammer und den Schallkopf von der Nadel.
3. Drehen Sie die Sicherungsmutter auf, um die Nadelführungsklammer zu lösen.
4. Lösen Sie die Klammer und den Schallkopf.
 NGB-003
Nadelführungsklammer, Metall/Nadel abnehmbar:
(1) Lösen Sie die Mutter des Führungsblocks, und entfernen Sie den Führungsblock
vorsichtig in Richtung Nadelende.
(2) Lösen Sie den restlichen Teil der Nadelführungsklammer, und trennen Sie den
Schallkopf von der Nadel.
12-34 Sonden und Biopsie
