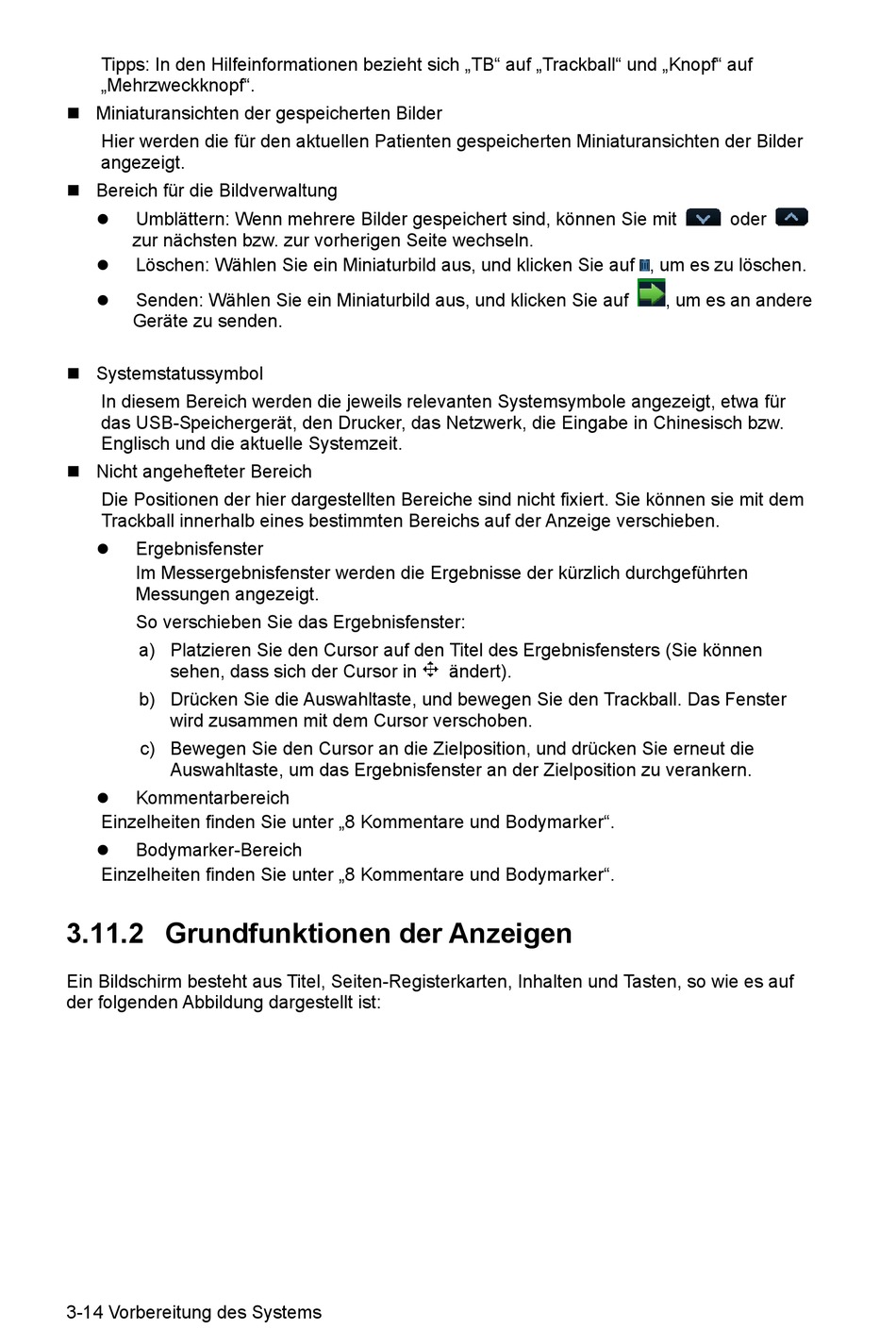

Tipps: In den Hilfeinformationen bezieht sich „TB" auf „Trackball" und „Knopf" auf
„Mehrzweckknopf".
Miniaturansichten der gespeicherten Bilder
Hier werden die für den aktuellen Patienten gespeicherten Miniaturansichten der Bilder
angezeigt.
Bereich für die Bildverwaltung
Umblättern: Wenn mehrere Bilder gespeichert sind, können Sie mit
zur nächsten bzw. zur vorherigen Seite wechseln.
Löschen: Wählen Sie ein Miniaturbild aus, und klicken Sie auf , um es zu löschen.
Senden: Wählen Sie ein Miniaturbild aus, und klicken Sie auf
Geräte zu senden.
Systemstatussymbol
In diesem Bereich werden die jeweils relevanten Systemsymbole angezeigt, etwa für
das USB-Speichergerät, den Drucker, das Netzwerk, die Eingabe in Chinesisch bzw.
Englisch und die aktuelle Systemzeit.
Nicht angehefteter Bereich
Die Positionen der hier dargestellten Bereiche sind nicht fixiert. Sie können sie mit dem
Trackball innerhalb eines bestimmten Bereichs auf der Anzeige verschieben.
Ergebnisfenster
Im Messergebnisfenster werden die Ergebnisse der kürzlich durchgeführten
Messungen angezeigt.
So verschieben Sie das Ergebnisfenster:
a) Platzieren Sie den Cursor auf den Titel des Ergebnisfensters (Sie können
sehen, dass sich der Cursor in
b) Drücken Sie die Auswahltaste, und bewegen Sie den Trackball. Das Fenster
wird zusammen mit dem Cursor verschoben.
c) Bewegen Sie den Cursor an die Zielposition, und drücken Sie erneut die
Auswahltaste, um das Ergebnisfenster an der Zielposition zu verankern.
Kommentarbereich
Einzelheiten finden Sie unter „8 Kommentare und Bodymarker".
Bodymarker-Bereich
Einzelheiten finden Sie unter „8 Kommentare und Bodymarker".
3.11.2 Grundfunktionen der Anzeigen
Ein Bildschirm besteht aus Titel, Seiten-Registerkarten, Inhalten und Tasten, so wie es auf
der folgenden Abbildung dargestellt ist:
3-14 Vorbereitung des Systems
ändert).
oder
, um es an andere
