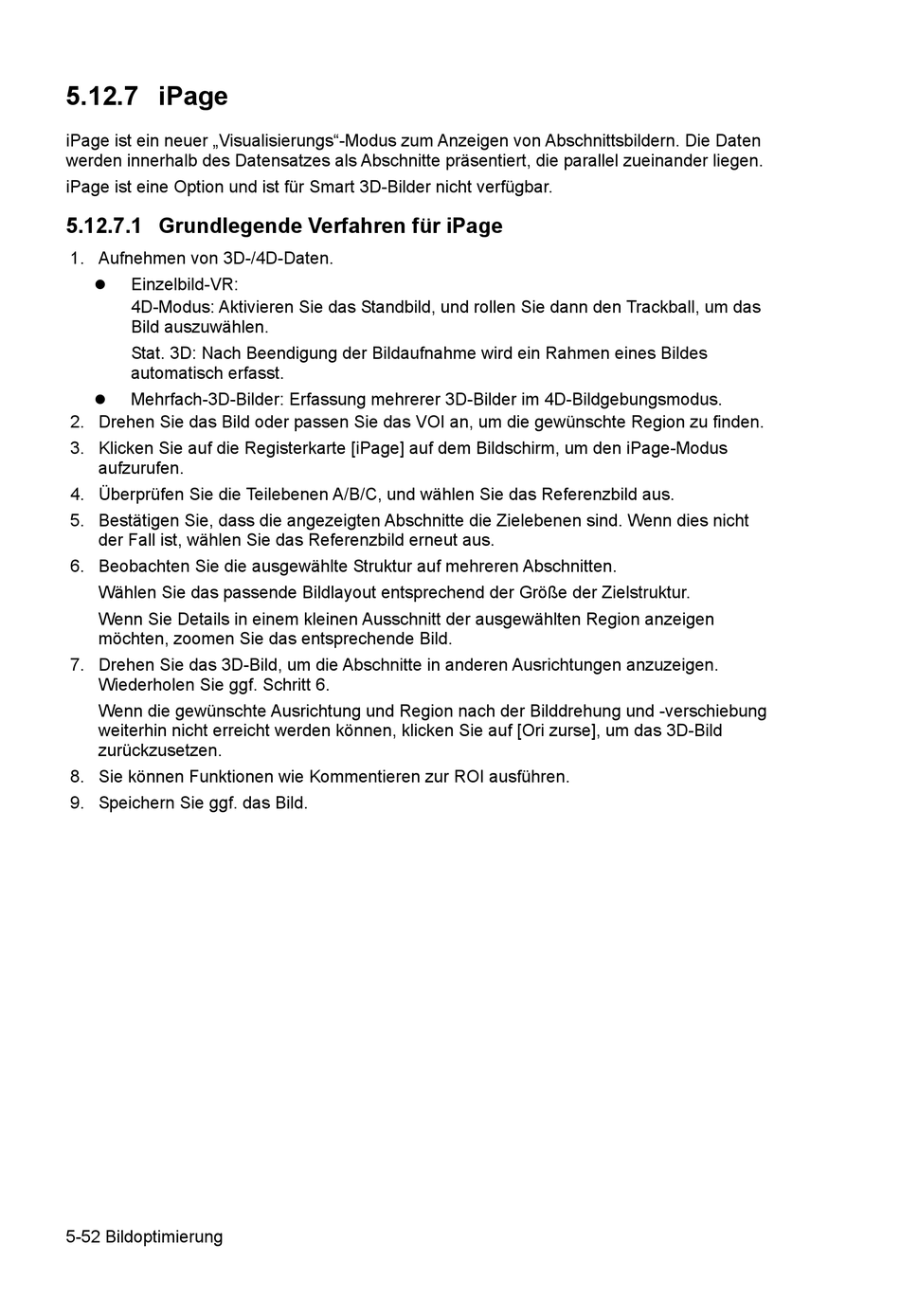

5.12.7 iPage
iPage ist ein neuer „Visualisierungs"-Modus zum Anzeigen von Abschnittsbildern. Die Daten
werden innerhalb des Datensatzes als Abschnitte präsentiert, die parallel zueinander liegen.
iPage ist eine Option und ist für Smart 3D-Bilder nicht verfügbar.
5.12.7.1 Grundlegende Verfahren für iPage
1. Aufnehmen von 3D-/4D-Daten.
Einzelbild-VR:
4D-Modus: Aktivieren Sie das Standbild, und rollen Sie dann den Trackball, um das
Bild auszuwählen.
Stat. 3D: Nach Beendigung der Bildaufnahme wird ein Rahmen eines Bildes
automatisch erfasst.
Mehrfach-3D-Bilder: Erfassung mehrerer 3D-Bilder im 4D-Bildgebungsmodus.
2. Drehen Sie das Bild oder passen Sie das VOI an, um die gewünschte Region zu finden.
3. Klicken Sie auf die Registerkarte [iPage] auf dem Bildschirm, um den iPage-Modus
aufzurufen.
4. Überprüfen Sie die Teilebenen A/B/C, und wählen Sie das Referenzbild aus.
5. Bestätigen Sie, dass die angezeigten Abschnitte die Zielebenen sind. Wenn dies nicht
der Fall ist, wählen Sie das Referenzbild erneut aus.
6. Beobachten Sie die ausgewählte Struktur auf mehreren Abschnitten.
Wählen Sie das passende Bildlayout entsprechend der Größe der Zielstruktur.
Wenn Sie Details in einem kleinen Ausschnitt der ausgewählten Region anzeigen
möchten, zoomen Sie das entsprechende Bild.
7. Drehen Sie das 3D-Bild, um die Abschnitte in anderen Ausrichtungen anzuzeigen.
Wiederholen Sie ggf. Schritt 6.
Wenn die gewünschte Ausrichtung und Region nach der Bilddrehung und -verschiebung
weiterhin nicht erreicht werden können, klicken Sie auf [Ori zurse], um das 3D-Bild
zurückzusetzen.
8. Sie können Funktionen wie Kommentieren zur ROI ausführen.
9. Speichern Sie ggf. das Bild.
5-52 Bildoptimierung
