VORSICHT:

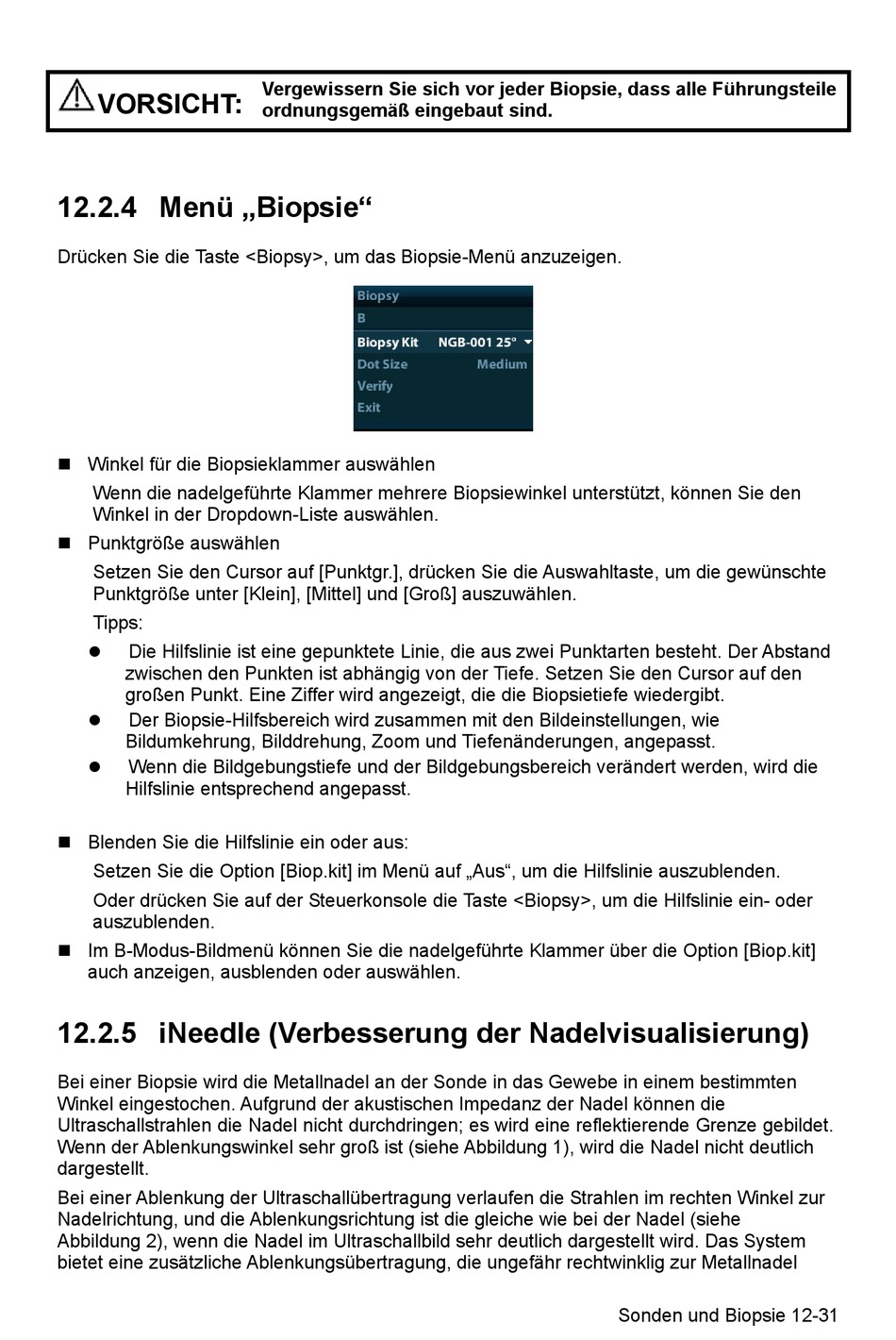

12.2.4 Menü „Biopsie"
Drücken Sie die Taste <Biopsy>, um das Biopsie-Menü anzuzeigen.
Winkel für die Biopsieklammer auswählen
Wenn die nadelgeführte Klammer mehrere Biopsiewinkel unterstützt, können Sie den
Winkel in der Dropdown-Liste auswählen.
Punktgröße auswählen
Setzen Sie den Cursor auf [Punktgr.], drücken Sie die Auswahltaste, um die gewünschte
Punktgröße unter [Klein], [Mittel] und [Groß] auszuwählen.
Tipps:
Die Hilfslinie ist eine gepunktete Linie, die aus zwei Punktarten besteht. Der Abstand
zwischen den Punkten ist abhängig von der Tiefe. Setzen Sie den Cursor auf den
großen Punkt. Eine Ziffer wird angezeigt, die die Biopsietiefe wiedergibt.
Der Biopsie-Hilfsbereich wird zusammen mit den Bildeinstellungen, wie
Bildumkehrung, Bilddrehung, Zoom und Tiefenänderungen, angepasst.
Wenn die Bildgebungstiefe und der Bildgebungsbereich verändert werden, wird die
Hilfslinie entsprechend angepasst.
Blenden Sie die Hilfslinie ein oder aus:
Setzen Sie die Option [Biop.kit] im Menü auf „Aus", um die Hilfslinie auszublenden.
Oder drücken Sie auf der Steuerkonsole die Taste <Biopsy>, um die Hilfslinie ein- oder
auszublenden.
Im B-Modus-Bildmenü können Sie die nadelgeführte Klammer über die Option [Biop.kit]
auch anzeigen, ausblenden oder auswählen.
12.2.5 iNeedle (Verbesserung der Nadelvisualisierung)
Bei einer Biopsie wird die Metallnadel an der Sonde in das Gewebe in einem bestimmten
Winkel eingestochen. Aufgrund der akustischen Impedanz der Nadel können die
Ultraschallstrahlen die Nadel nicht durchdringen; es wird eine reflektierende Grenze gebildet.
Wenn der Ablenkungswinkel sehr groß ist (siehe Abbildung 1), wird die Nadel nicht deutlich
dargestellt.
Bei einer Ablenkung der Ultraschallübertragung verlaufen die Strahlen im rechten Winkel zur
Nadelrichtung, und die Ablenkungsrichtung ist die gleiche wie bei der Nadel (siehe
Abbildung 2), wenn die Nadel im Ultraschallbild sehr deutlich dargestellt wird. Das System
bietet eine zusätzliche Ablenkungsübertragung, die ungefähr rechtwinklig zur Metallnadel
Vergewissern Sie sich vor jeder Biopsie, dass alle Führungsteile
ordnungsgemäß eingebaut sind.
Sonden und Biopsie 12-31
