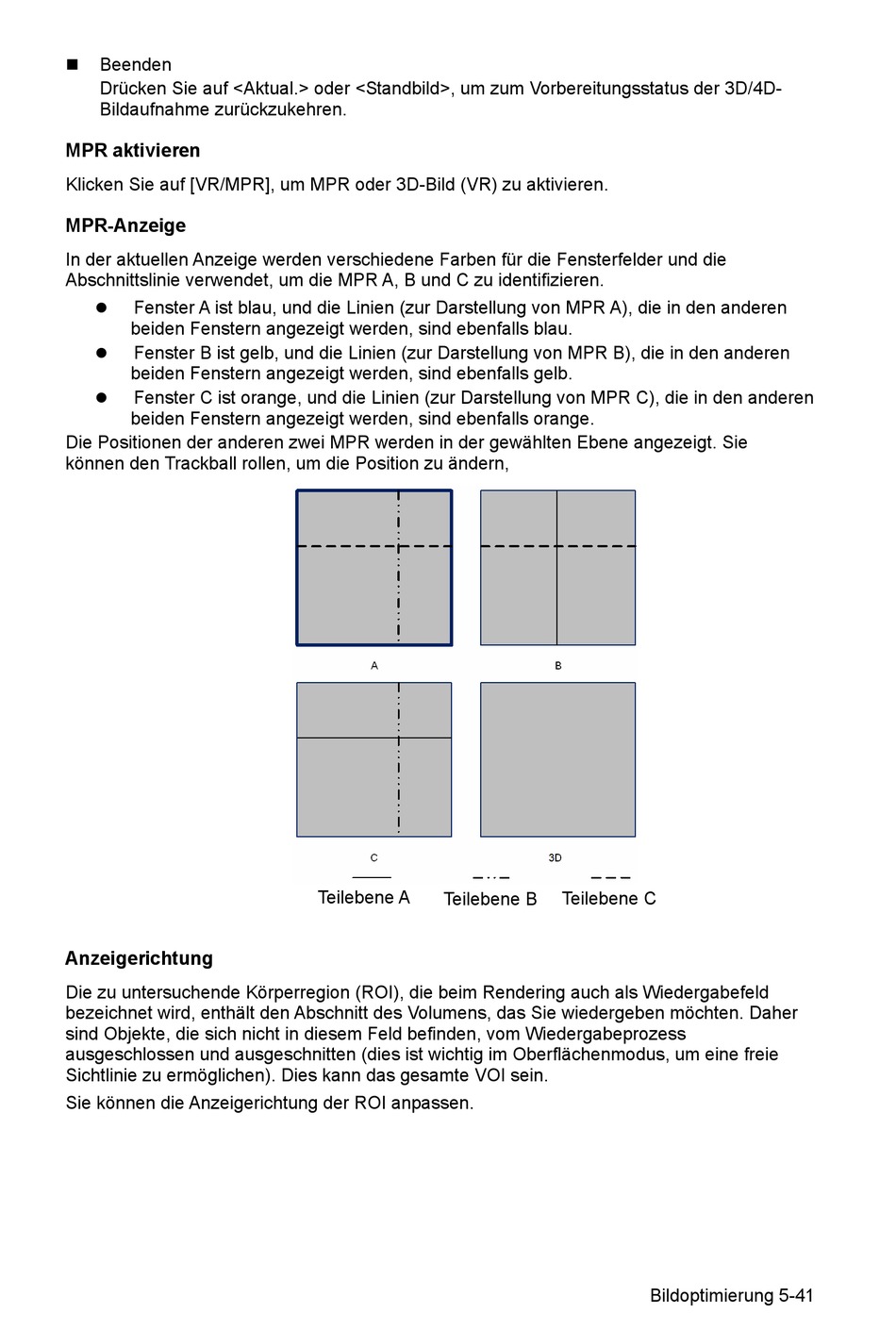

Beenden
Drücken Sie auf <Aktual.> oder <Standbild>, um zum Vorbereitungsstatus der 3D/4D-
Bildaufnahme zurückzukehren.
MPR aktivieren
Klicken Sie auf [VR/MPR], um MPR oder 3D-Bild (VR) zu aktivieren.
MPR-Anzeige
In der aktuellen Anzeige werden verschiedene Farben für die Fensterfelder und die
Abschnittslinie verwendet, um die MPR A, B und C zu identifizieren.
Fenster A ist blau, und die Linien (zur Darstellung von MPR A), die in den anderen
beiden Fenstern angezeigt werden, sind ebenfalls blau.
Fenster B ist gelb, und die Linien (zur Darstellung von MPR B), die in den anderen
beiden Fenstern angezeigt werden, sind ebenfalls gelb.
Fenster C ist orange, und die Linien (zur Darstellung von MPR C), die in den anderen
beiden Fenstern angezeigt werden, sind ebenfalls orange.
Die Positionen der anderen zwei MPR werden in der gewählten Ebene angezeigt. Sie
können den Trackball rollen, um die Position zu ändern,
Anzeigerichtung
Die zu untersuchende Körperregion (ROI), die beim Rendering auch als Wiedergabefeld
bezeichnet wird, enthält den Abschnitt des Volumens, das Sie wiedergeben möchten. Daher
sind Objekte, die sich nicht in diesem Feld befinden, vom Wiedergabeprozess
ausgeschlossen und ausgeschnitten (dies ist wichtig im Oberflächenmodus, um eine freie
Sichtlinie zu ermöglichen). Dies kann das gesamte VOI sein.
Sie können die Anzeigerichtung der ROI anpassen.
Teilebene A
Teilebene B
Teilebene C
Bildoptimierung 5-41
