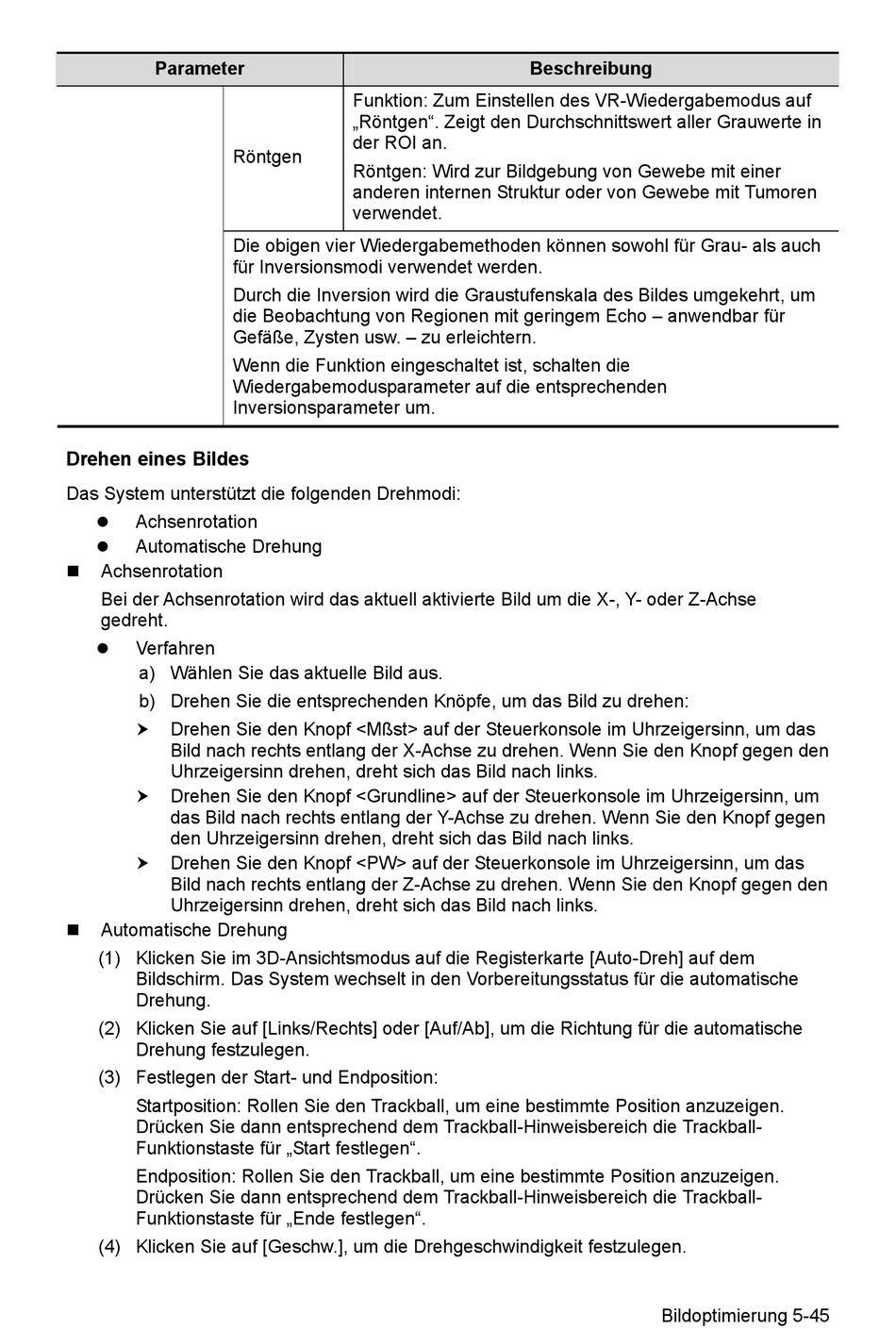

Parameter
Röntgen
Die obigen vier Wiedergabemethoden können sowohl für Grau- als auch
für Inversionsmodi verwendet werden.
Durch die Inversion wird die Graustufenskala des Bildes umgekehrt, um
die Beobachtung von Regionen mit geringem Echo – anwendbar für
Gefäße, Zysten usw. – zu erleichtern.
Wenn die Funktion eingeschaltet ist, schalten die
Wiedergabemodusparameter auf die entsprechenden
Inversionsparameter um.
Drehen eines Bildes
Das System unterstützt die folgenden Drehmodi:
Achsenrotation
Automatische Drehung
Achsenrotation
Bei der Achsenrotation wird das aktuell aktivierte Bild um die X-, Y- oder Z-Achse
gedreht.
Verfahren
a) Wählen Sie das aktuelle Bild aus.
b) Drehen Sie die entsprechenden Knöpfe, um das Bild zu drehen:
Drehen Sie den Knopf <Mßst> auf der Steuerkonsole im Uhrzeigersinn, um das
Bild nach rechts entlang der X-Achse zu drehen. Wenn Sie den Knopf gegen den
Uhrzeigersinn drehen, dreht sich das Bild nach links.
Drehen Sie den Knopf <Grundline> auf der Steuerkonsole im Uhrzeigersinn, um
das Bild nach rechts entlang der Y-Achse zu drehen. Wenn Sie den Knopf gegen
den Uhrzeigersinn drehen, dreht sich das Bild nach links.
Drehen Sie den Knopf <PW> auf der Steuerkonsole im Uhrzeigersinn, um das
Bild nach rechts entlang der Z-Achse zu drehen. Wenn Sie den Knopf gegen den
Uhrzeigersinn drehen, dreht sich das Bild nach links.
Automatische Drehung
(1) Klicken Sie im 3D-Ansichtsmodus auf die Registerkarte [Auto-Dreh] auf dem
Bildschirm. Das System wechselt in den Vorbereitungsstatus für die automatische
Drehung.
(2) Klicken Sie auf [Links/Rechts] oder [Auf/Ab], um die Richtung für die automatische
Drehung festzulegen.
(3) Festlegen der Start- und Endposition:
Startposition: Rollen Sie den Trackball, um eine bestimmte Position anzuzeigen.
Drücken Sie dann entsprechend dem Trackball-Hinweisbereich die Trackball-
Funktionstaste für „Start festlegen".
Endposition: Rollen Sie den Trackball, um eine bestimmte Position anzuzeigen.
Drücken Sie dann entsprechend dem Trackball-Hinweisbereich die Trackball-
Funktionstaste für „Ende festlegen".
(4) Klicken Sie auf [Geschw.], um die Drehgeschwindigkeit festzulegen.
Funktion: Zum Einstellen des VR-Wiedergabemodus auf
„Röntgen". Zeigt den Durchschnittswert aller Grauwerte in
der ROI an.
Röntgen: Wird zur Bildgebung von Gewebe mit einer
anderen internen Struktur oder von Gewebe mit Tumoren
verwendet.
Beschreibung
Bildoptimierung 5-45
