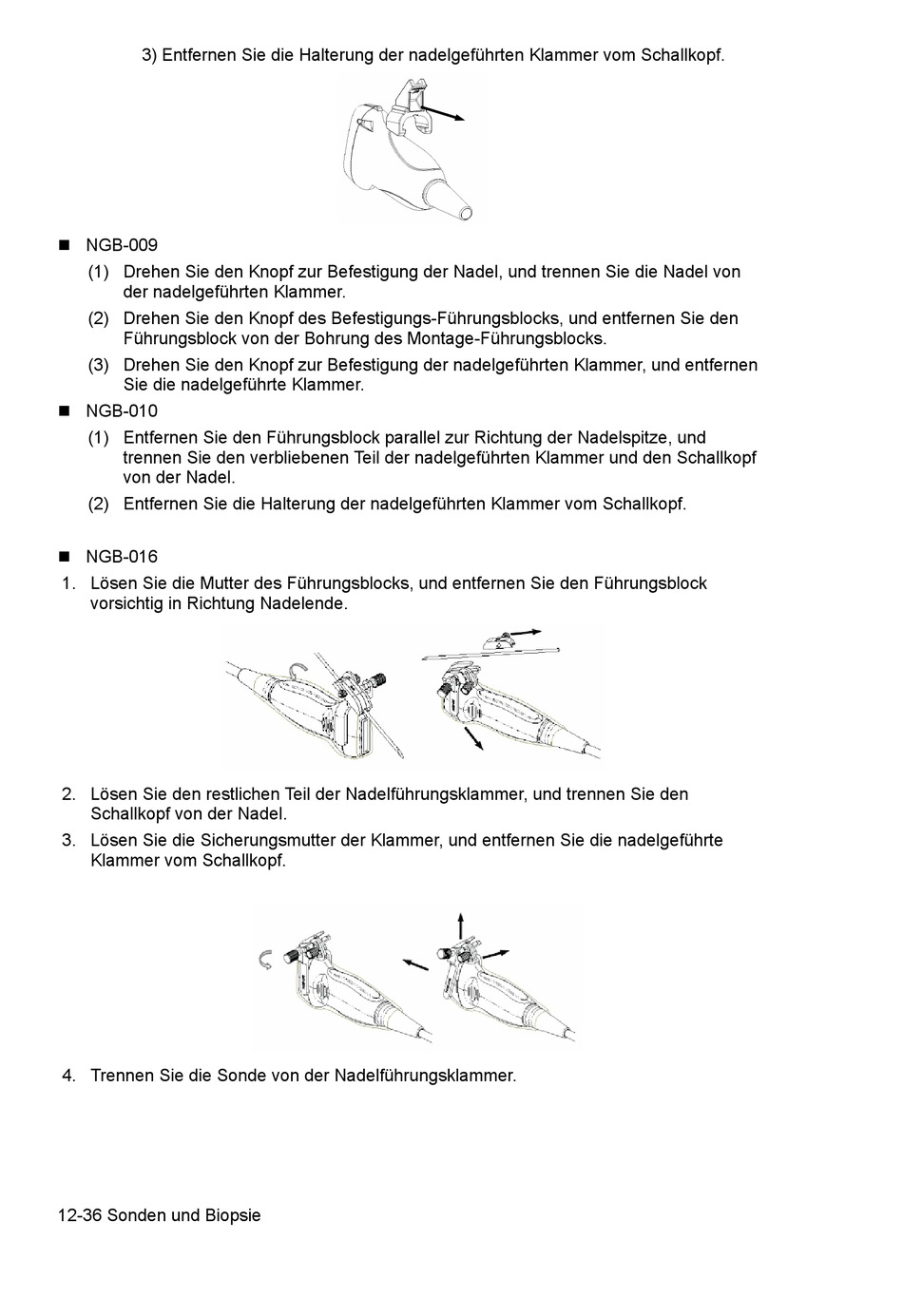

Mindray DP-50 Expert Benutzerhandbuch Seite 238

3) Entfernen Sie die Halterung der nadelgeführten Klammer vom Schallkopf.
 NGB-009
(1) Drehen Sie den Knopf zur Befestigung der Nadel, und trennen Sie die Nadel von
der nadelgeführten Klammer.
(2) Drehen Sie den Knopf des Befestigungs-Führungsblocks, und entfernen Sie den
Führungsblock von der Bohrung des Montage-Führungsblocks.
(3) Drehen Sie den Knopf zur Befestigung der nadelgeführten Klammer, und entfernen
Sie die nadelgeführte Klammer.
 NGB-010
(1) Entfernen Sie den Führungsblock parallel zur Richtung der Nadelspitze, und
trennen Sie den verbliebenen Teil der nadelgeführten Klammer und den Schallkopf
von der Nadel.
(2) Entfernen Sie die Halterung der nadelgeführten Klammer vom Schallkopf.
 NGB-016
1. Lösen Sie die Mutter des Führungsblocks, und entfernen Sie den Führungsblock
vorsichtig in Richtung Nadelende.
2. Lösen Sie den restlichen Teil der Nadelführungsklammer, und trennen Sie den
Schallkopf von der Nadel.
3. Lösen Sie die Sicherungsmutter der Klammer, und entfernen Sie die nadelgeführte
Klammer vom Schallkopf.
4. Trennen Sie die Sonde von der Nadelführungsklammer.
12-36 Sonden und Biopsie
