GEFAHR:

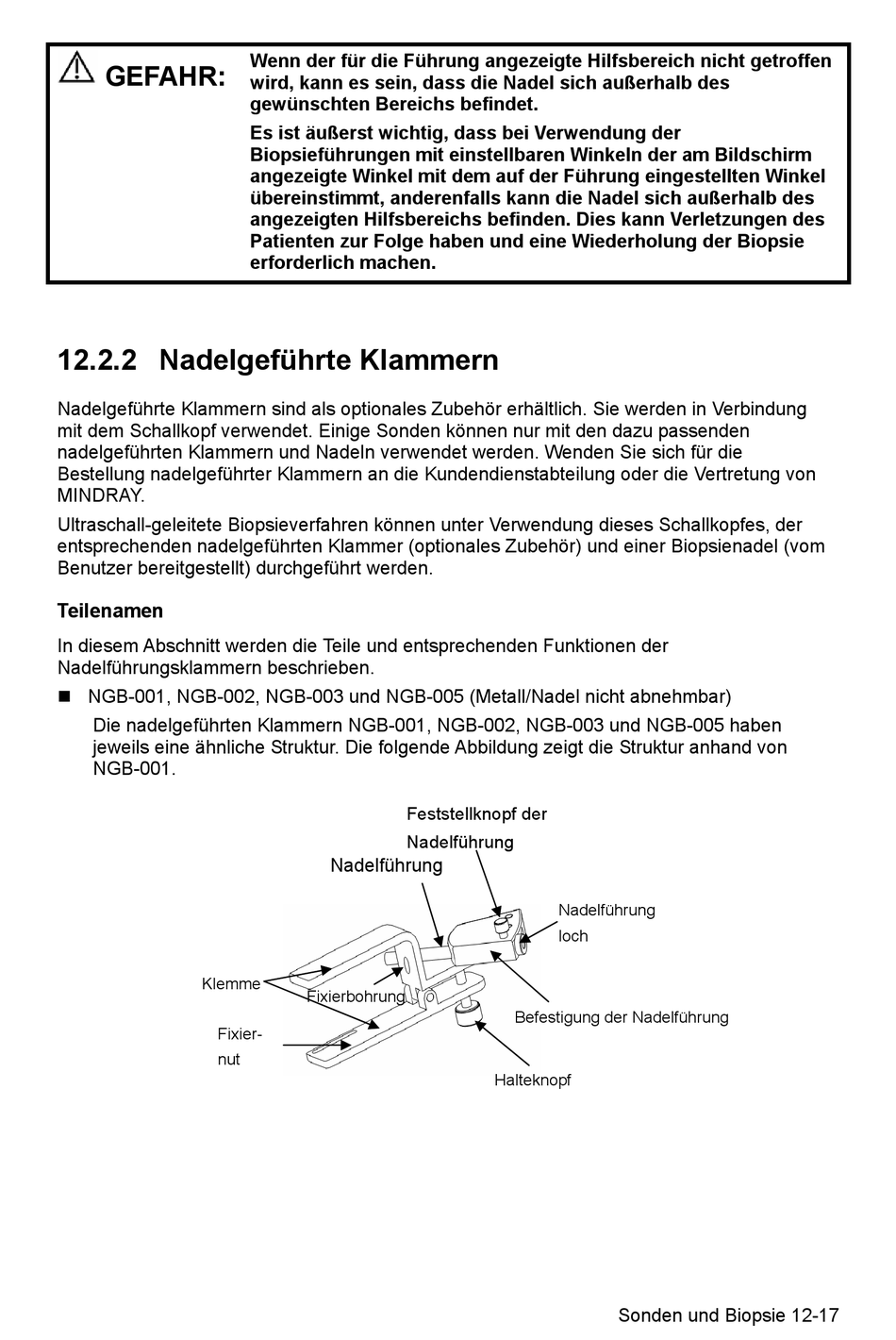

12.2.2 Nadelgeführte Klammern
Nadelgeführte Klammern sind als optionales Zubehör erhältlich. Sie werden in Verbindung
mit dem Schallkopf verwendet. Einige Sonden können nur mit den dazu passenden
nadelgeführten Klammern und Nadeln verwendet werden. Wenden Sie sich für die
Bestellung nadelgeführter Klammern an die Kundendienstabteilung oder die Vertretung von
MINDRAY.
Ultraschall-geleitete Biopsieverfahren können unter Verwendung dieses Schallkopfes, der
entsprechenden nadelgeführten Klammer (optionales Zubehör) und einer Biopsienadel (vom
Benutzer bereitgestellt) durchgeführt werden.
Teilenamen
In diesem Abschnitt werden die Teile und entsprechenden Funktionen der
Nadelführungsklammern beschrieben.
NGB-001, NGB-002, NGB-003 und NGB-005 (Metall/Nadel nicht abnehmbar)
Die nadelgeführten Klammern NGB-001, NGB-002, NGB-003 und NGB-005 haben
jeweils eine ähnliche Struktur. Die folgende Abbildung zeigt die Struktur anhand von
NGB-001.
Klemme
Fixier-
nut
Wenn der für die Führung angezeigte Hilfsbereich nicht getroffen
wird, kann es sein, dass die Nadel sich außerhalb des
gewünschten Bereichs befindet.
Es ist äußerst wichtig, dass bei Verwendung der
Biopsieführungen mit einstellbaren Winkeln der am Bildschirm
angezeigte Winkel mit dem auf der Führung eingestellten Winkel
übereinstimmt, anderenfalls kann die Nadel sich außerhalb des
angezeigten Hilfsbereichs befinden. Dies kann Verletzungen des
Patienten zur Folge haben und eine Wiederholung der Biopsie
erforderlich machen.
Feststellknopf der
Nadelführung
Nadelführung
Fixierbohrung
Nadelführung
loch
Befestigung der Nadelführung
Halteknopf
Sonden und Biopsie 12-17
