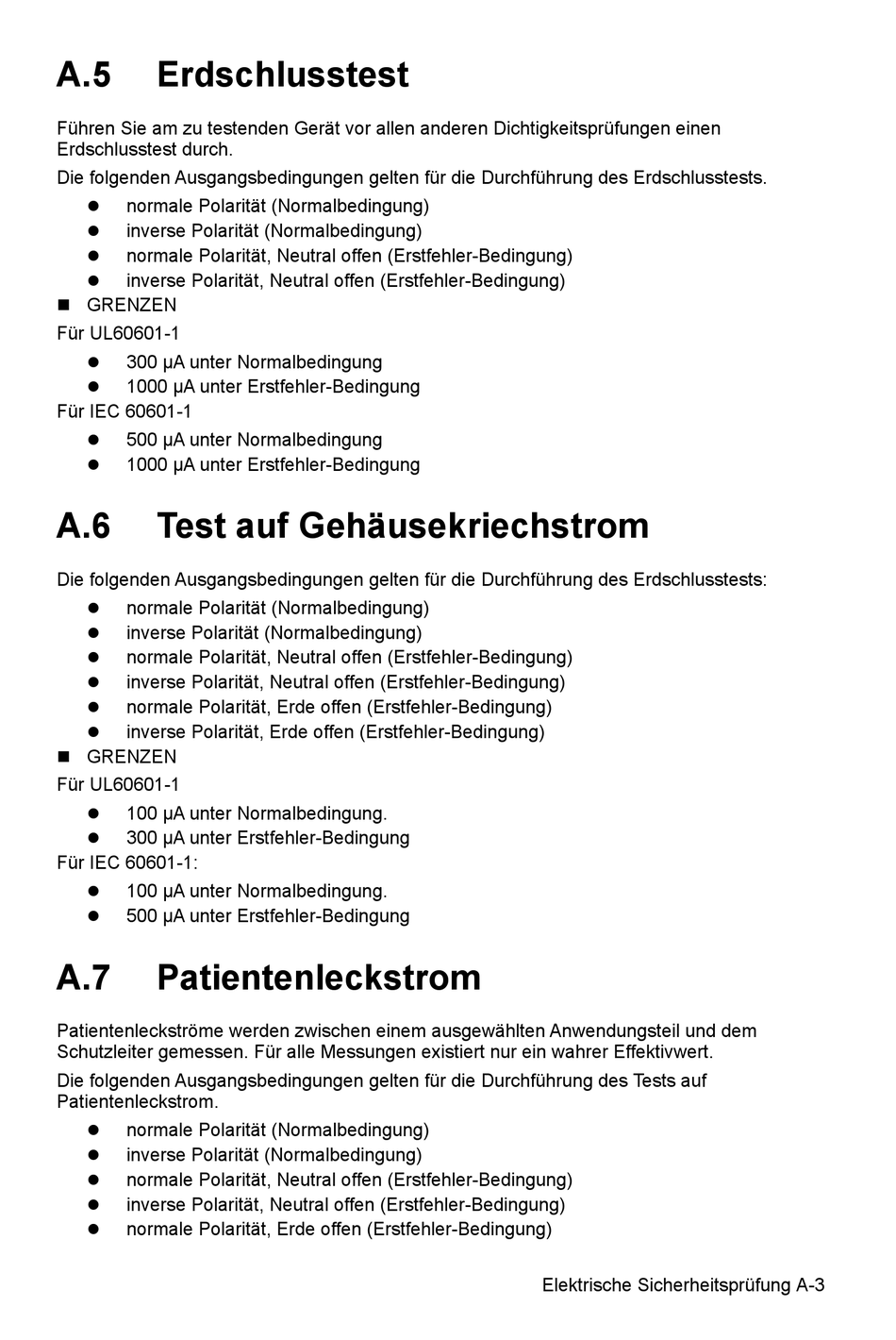

A.5 Erdschlusstest
Führen Sie am zu testenden Gerät vor allen anderen Dichtigkeitsprüfungen einen
Erdschlusstest durch.
Die folgenden Ausgangsbedingungen gelten für die Durchführung des Erdschlusstests.
normale Polarität (Normalbedingung)

inverse Polarität (Normalbedingung)

normale Polarität, Neutral offen (Erstfehler-Bedingung)

inverse Polarität, Neutral offen (Erstfehler-Bedingung)

 GRENZEN
Für UL60601-1
300 μA unter Normalbedingung

1000 μA unter Erstfehler-Bedingung

Für IEC 60601-1
500 μA unter Normalbedingung

1000 μA unter Erstfehler-Bedingung

A.6 Test auf Gehäusekriechstrom
Die folgenden Ausgangsbedingungen gelten für die Durchführung des Erdschlusstests:
normale Polarität (Normalbedingung)

inverse Polarität (Normalbedingung)

normale Polarität, Neutral offen (Erstfehler-Bedingung)

inverse Polarität, Neutral offen (Erstfehler-Bedingung)

normale Polarität, Erde offen (Erstfehler-Bedingung)

inverse Polarität, Erde offen (Erstfehler-Bedingung)

 GRENZEN
Für UL60601-1
100 μA unter Normalbedingung.

300 μA unter Erstfehler-Bedingung

Für IEC 60601-1:
100 μA unter Normalbedingung.

500 μA unter Erstfehler-Bedingung

A.7 Patientenleckstrom
Patientenleckströme werden zwischen einem ausgewählten Anwendungsteil und dem
Schutzleiter gemessen. Für alle Messungen existiert nur ein wahrer Effektivwert.
Die folgenden Ausgangsbedingungen gelten für die Durchführung des Tests auf
Patientenleckstrom.
normale Polarität (Normalbedingung)

inverse Polarität (Normalbedingung)

normale Polarität, Neutral offen (Erstfehler-Bedingung)

inverse Polarität, Neutral offen (Erstfehler-Bedingung)

normale Polarität, Erde offen (Erstfehler-Bedingung)

Elektrische Sicherheitsprüfung A-3
