^Fassadenmontage für Flachkollektoren
Die Fassadenmontage ist nur für waagerechte Flachkol-
lektoren FKT-1W und FKC-2W geeignet und nur bis zu
einer Montagehöhe von 20 m an der Gebäudefassade
zulässig.
Die Fassadenmontage erfolgt mit den waagerechten
Flachdachständern. Der erste Kollektor in der Kollektor-

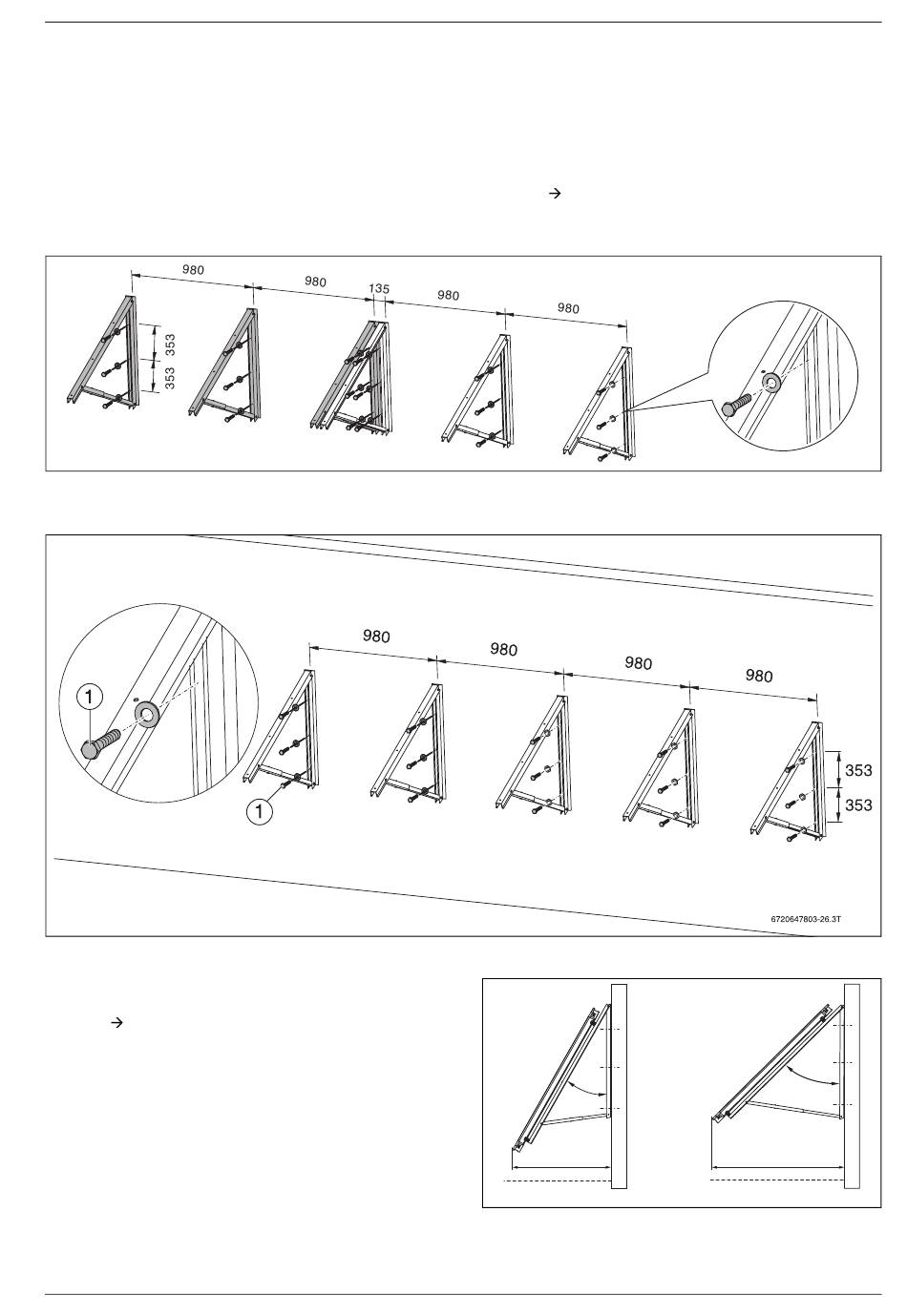

Bild 247 Fassadenmontage mit Grundbausatz Fassadenständer und Erweiterungsbausatz Fassadenständer (grau);
Darstellung für FKT-1W; Maße in mm
Bild 248 Kollektorstützen an der Fassade, 2 waagerechte Kollektoren FKC-2W; Maße in mm
Der Neigungswinkel der Stützen darf für die Montage an
der Fassade nur im Bereich von 30° bis 45° eingestellt
werden (
Bild 249).
PD FCC, FKC-2, FKT, VK – 6 720 800 516 (2012/03)
Planungshinweise zur Montage
reihe wird mit einem Grundbausatz Fassadenständer
montiert. Jeder weitere Kollektor in der gleichen Kollek-
torreihe wird mit einem Erweiterungsbausatz Fassaden-
ständer montiert. Diese Bausätze enthalten jeweils drei
Stützen (
Bild 247).
30°
800
Bild 249 Einstellbereich für Neigungswinkel der Stützen
an einer Fassade (Maße in mm)
6 720 641 792-163.2O
45°
1030
6 720 641 792-164.1il
231
