Regelung von Solaranlagen
5.10 Regelung von Solaranlagen mit Ost-/
Westkollektorfeldern
Wenn eine Ausrichtung der Solarkollektoren nach Süden
nicht möglich ist, kann ggf. eine Ost/West-Ausrichtung
gewählt werden. Dabei werden die Kollektoren auf zwei
Dachflächen verteilt, was besondere Ansprüche an die
Hydraulik und Regelung stellt.
Die Regelung von Solaranlagen mit zwei unterschiedlich
ausgerichteten Kollektorfeldern ist mit dem Solarmodul
ISM 2 und der Solarregelung TDS 300 und einem zusätz-
lichen Kollektorfühler für das zweite Feld möglich.
Für jedes Kollektorfeld wird eine separate Pumpe instal-
liert. Jedes Kollektorfeld (Ost und West) bekommt sei-
nen Kollektorfühler, der an die Solarregelung
angeschlossen wird. Das Solarmodul ISM 2 und die
Regelung TDS 300 betrachten die Kollektorfelder als
zwei eigenständige Solaranlagen. Somit können sie in
der Mittagszeit, wenn beide Felder Sonneneinstrahlung
haben, parallel betrieben werden. In der Zeit, in der nur
ein Kollektorfeld Sonneneinstrahlung bekommt, wird die
Pumpe des nichtbestrahlten Feldes ausgeschaltet. Die
hydraulische Umsetzung wird vorzugsweise über zwei
Solarstationen (eine 2-Strang-Station und eine 1-Strang-
Station) umgesetzt.
Für jeden der zwei Solarkreise ist ein sepa-
rates Ausdehnungsgefäß zu installieren. Die
Dimensionierung der Rohrleitung für den ge-
meinsamen Vorlauf muss den Nennvolumen-
strom beider Kollektorfelder
berücksichtigen.
142
T1
AGS
SP

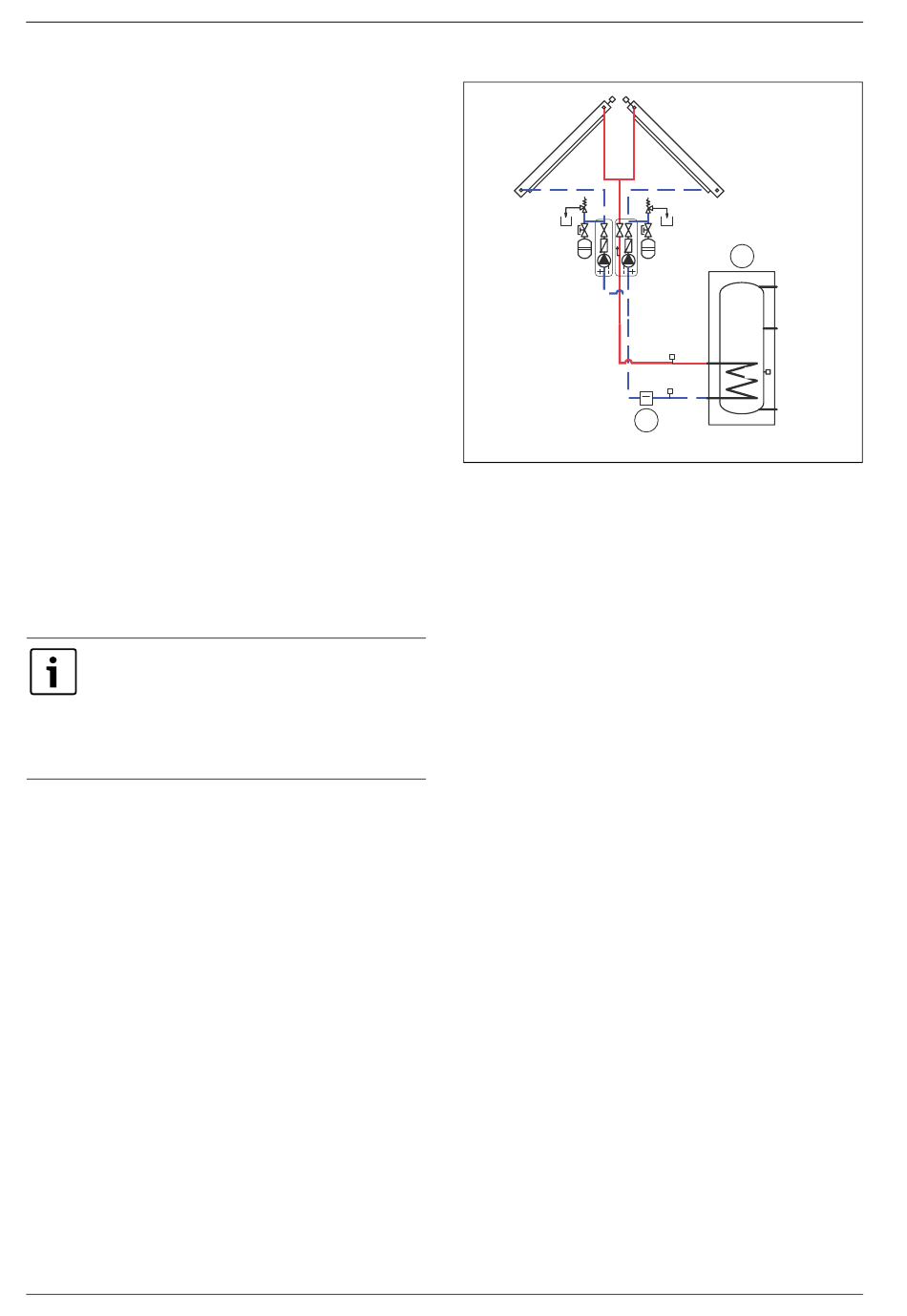

Bild 143 Ost/West-Regelung über zwei Solarstationen
AGS
Solarstation AGS ...
PA
Pumpe 2. Kollektorfeld
SP
Solarpumpe
TA
Temperaturfühler 2. Kollektorfeld
T
Temperaturfühler Wärmemengenzähler WMZ Rücklauf
KR
(Option)
T
Temperaturfühler Wärmemengenzähler WMZ Vorlauf
KV
(Option)
T1
Temperaturfühler 1. Kollektorfeld
T2
Temperaturfühler Solarspeicher (unten)
1
Solarspeicher
2
Wärmemengenzähler (Option)
PD FCC, FKC-2, FKT, VK – 6 720 800 516 (2012/03)
TA
AGS
1
PA
T
KV
T2
T
KR
0
0
0
∏
J
2
6 720 800 516-167.1O
