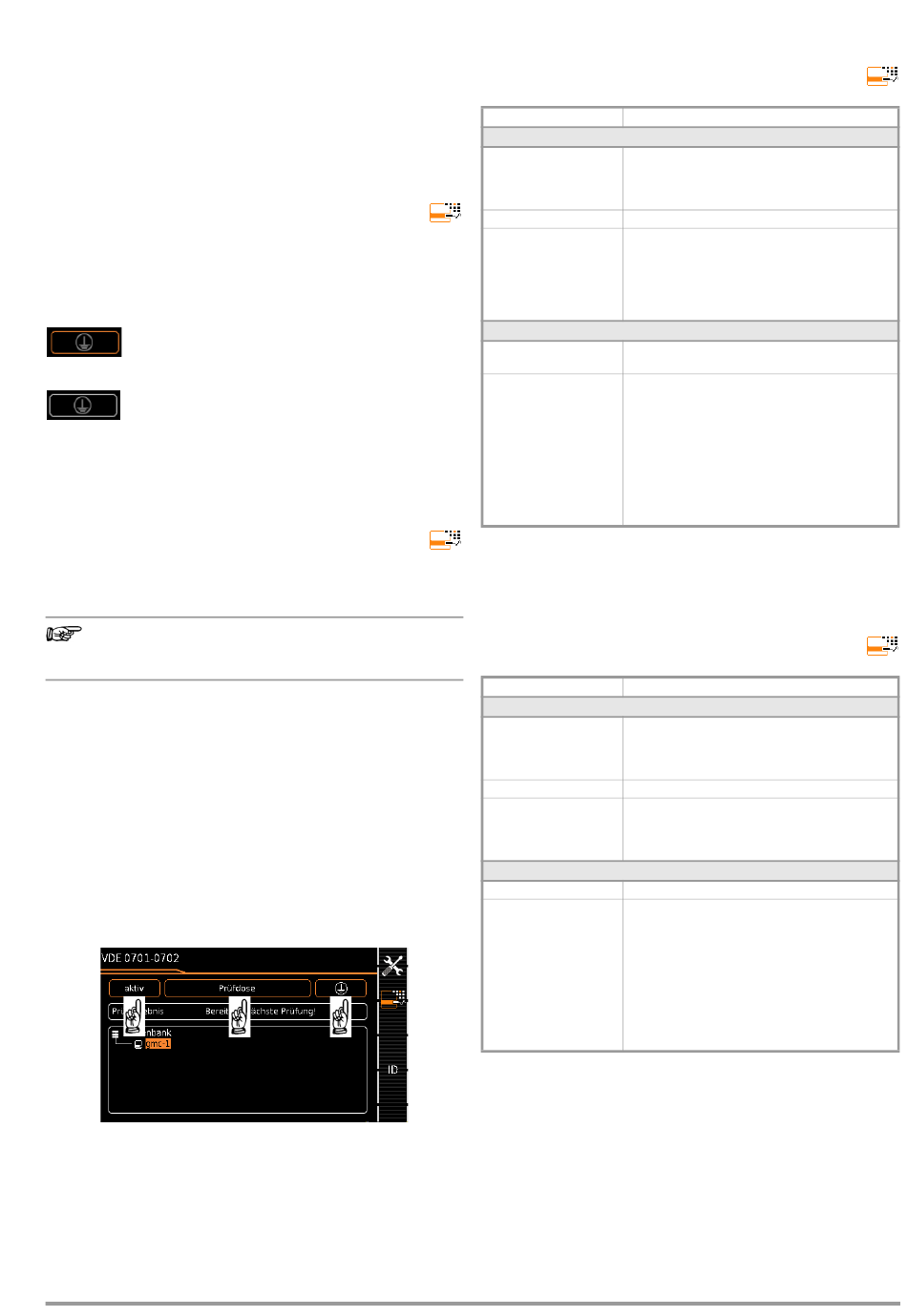

17.2.2 Integrierte Prüfsequenz auswählen und konfigurieren am Prüfgerät
Am Prüfgerät können Sie alle Einstellungen für die integrierten
Prüfsequenzen anpassen.
Wählen Sie dazu eine Drehschalterstellung (A1...A9), die Start-
seite der jeweiligen integrierten Prüfsequenz wird angezeigt. (Ent-
weder die werkseitig eingestellte integrierte Prüfsequenz oder die
vorige Einstellung.)
Anschließend können Sie die Klassifizierungsparameter (Seite 81)
und Sequenzparameter einstellen (Seite 87).
Klassifizierungsparameter
Die Prüflingsklassifizierung erfolgt am Prüfgerät über Klas-
sifizierungsparameter (Schutzklasse, Anschlussart, Mess-
art usw.).
Das Prüfgerät versucht, die Einstellungen bestimmter Klassi-
fizierungsparameter automatisch zu erkennen. Ist dies erfolgreich,
signalisiert dies jeweils ein orangefarbener Rahmen. Beispiel
„Anschlussart Prüfdose und Schutzklasse I":
Automatische Erkennung für Schutzklasse aktiv
Beim Anstecken oder Abziehen eines Prüflings wird
die Schutzklasse ggf. ohne Rückfrage geändert.
Automatische Erkennung für Schutzklasse inaktiv
Das Prüfgerät belässt beim Anstecken oder Abzie-
hen eines Prüflings die gewählte Einstellung für die
Schutzklasse
Sie müssen die automatische Einstellung von Klassifizierungspa-
rametern prüfen. Falls sie nicht automatisch oder nicht richtig
erkannt werden, müssen manuell vorgegeben werden.
➭ Rufen Sie das Klassifizierungsparametermenü über die
Taste auf. Es werden die verfügbaren Parameter ange-
zeigt.
➭ Wählen Sie den zu ändernden Parameter über den Softkey
an. Es erscheint die Auswahl der möglichen Einstellungen.
Hinweis
Die Beschreibung dieser Parameter und ihrer Einstell-
möglichkeiten finden Sie in den nachfolgenden Tabellen.
➭ Wählen Sie die gewünschte Einstellung über den Softkey aus.
Das Klassifizierungsparametermenü wird wieder angezeigt.
➭ Ändern Sie bei Bedarf weitere Einstellungen.
➭ Bestätigen und speichern Sie alle vorgenommenen Änderun-
gen mit dem Haken. Die Startseite des Prüfmenüs wird wieder
angezeigt.
Für Prüfgeräte mit Touch Screen (Merkmal E01) können Sie die Klas-
sifizierungsparameter komfortabel ändern
➭ Per Touch-Klick (kurzes Antippen) in das jeweilige Fenster der
Klassifizierungsparameter öffnet sich das entsprechende Aus-
wahlmenü.
➭ Durch Auswahl des gewünschten Parameters gelangen Sie
automatisch zurück ins Startmenü.
Gossen Metrawatt GmbH
Klassifizierungsparameter – VDE 0701-0702 /
ÖVE E 8701 / SNR 462638
Parameter Einstellmöglichkeiten / Bedeutung
1/2
Norm/Prüfabl. aktuell ausgewählte Norm in der nationalen Bezeichnung
(Liste der im Prüfgerät verfügbaren Normen zur Auswahl;
siehe Kapitel 8.2 „Prüfnormen / integrierte Prüfsequen-
zen konfigurieren")
1) 2)
Schutzklasse SKI, SKII, SKI+II, SKI+III, SKII+III, SKI+II+III
1) 2)
Anschlussart Prüfdose
Festanschluss
Adapter: AT16/32-DI-Adapter
Adapter: VL2E
Adapter: AT3-Adapter (Merkmal I01)
Festanschluss: P1+P2 (nur mit Merkmal H01)
2/2
1)
Messart (MA) passiv
aktiv
Auto-Erkennung Anschl. & SK & MA
Anschl. & SK
Anschl. & MA
nur Anschluss
SK & Messart
Nur Schutzkl. (SK)
Nur Messart (MA)
aus (= keine Autoerkennung: alle Klassifizierungspara-
meter wie Anschl. und SK müssen manuell vorgegeben
werden)
1)
diese Parameter müssen manuell vorgegeben werden, falls sie nicht auto-
matisch oder nicht richtig erkannt werden
2)
Grenzwert des Schutzleiterwiderstands wird aufgrund von Länge und Quer-
schnitt festgelegt, Daten bleiben bis zur Neueingabe gespeichert
Klassifizierungsparameter – VDE 0701-0702-EDV /
ÖVE E 8701-EDV /SNR 462638-EDV
Parameter Einstellmöglichkeiten / Bedeutung
1/2
Norm/Prüfabl. aktuell ausgewählte Norm in der nationalen Bezeichnung
(Liste der im Prüfgerät verfügbaren Normen zur Auswahl;
siehe Kapitel 8.2 „Prüfnormen / integrierte Prüfsequen-
zen konfigurieren")
1) 2)
Schutzklasse SKI, SKII, SKI+II, SKI+III, SKII+III, SKI+II+III
1) 2)
Anschlussart Prüfdose
Festanschluss
Adapter: AT16/32
Adapter: AT3-Adapter (Merkmal I01)
2/2
1)
Messart (MA) aktiv
Auto-Erkennung Anschl. & SK & MA
Anschl. & SK
Anschl. & MA
nur Anschluss
SK & Messart
Nur Schutzkl. (SK)
Nur Messart (MA)
aus (= keine Autoerkennung: alle Klassifizierungspara-
meter wie Anschl. und SK müssen manuell vorgegeben
werden)
1)
diese Parameter müssen manuell vorgegeben werden, falls sie nicht auto-
matisch oder nicht richtig erkannt werden
2)
Grenzwert des Schutzleiterwiderstands wird aufgrund von Länge und Quer-
schnitt festgelegt, Daten bleiben bis zur Neueingabe gespeichert
