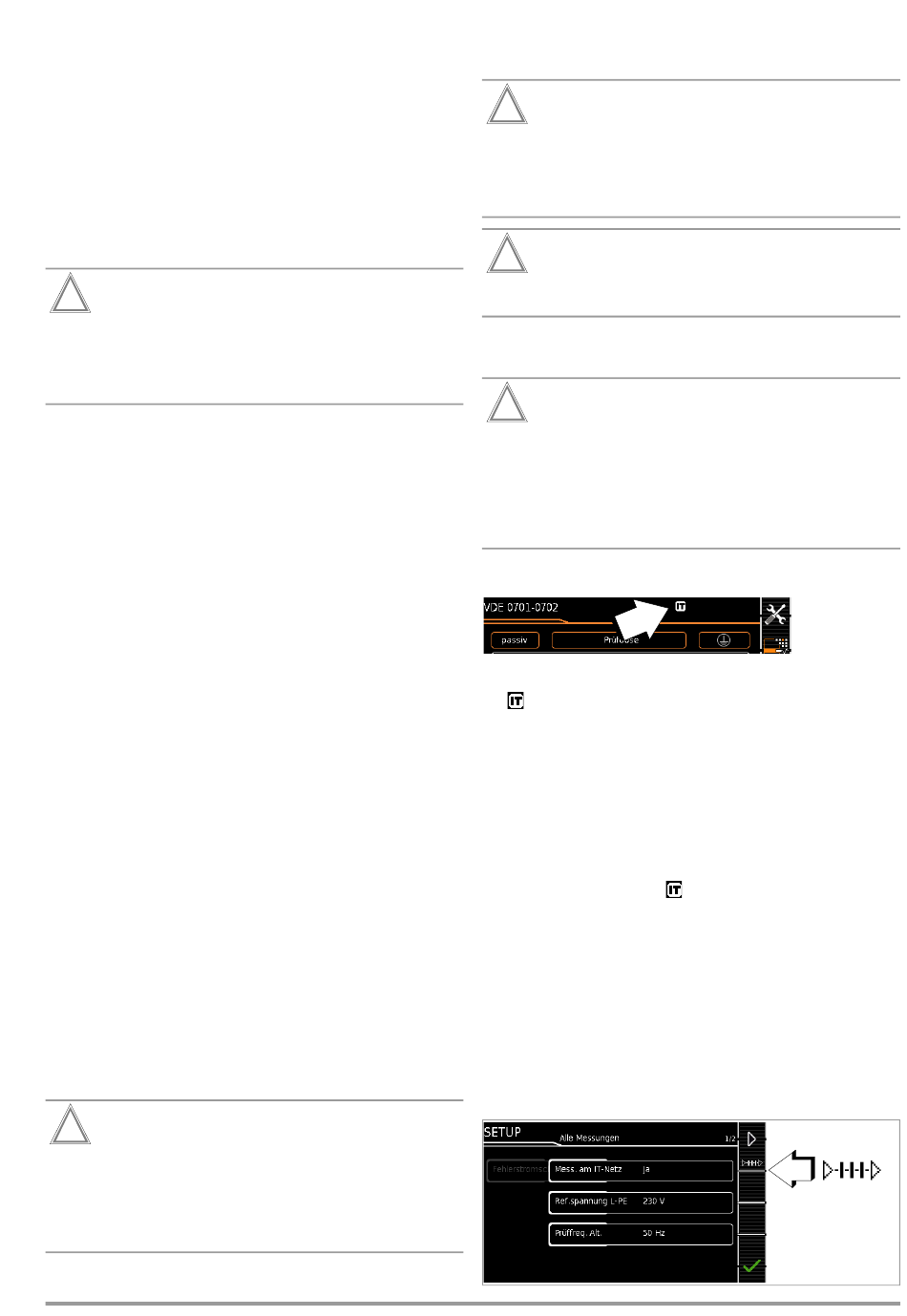

14 Wichtige grundlegende Informationen zu Prüfun-
gen und Messungen
14.1

Wichtige Sicherheitsinformationen

Beachten und befolgen Sie die nachfolgenden Sicherheitsinfor-
mationen beim Durchführen von Einzelmessungen und Prüfse-
quenzen.
14.1.1 Schalten von Lasten – maximaler Anlaufstrom
Die Prüfgeräte ermöglichen die aktive Prüfung von Prüflingen mit
einem Nennstrom (Laststrom) von bis zu 16 A.
Die Prüfdose des jeweiligen Prüfgeräts ist hierzu mit 16 A-Siche-
rungen ausgestattet und das Schaltvermögen der internen Relais
beträgt ebenfalls 16 A. Anlaufströme bis 30 A sind zulässig.
!
Achtung!
Trotz der umfangreichen Schutzmaßnahmen vor Über-
lastung können Anlaufströme über 30 A zum Verschweißen
der Relaiskontakte führen.
Befolgen Sie die nachfolgende Vorgehensweise und be-
achten Sie die Informationen zu defekten Relais.
Vorgehensweise
Zum Schalten des Prüflings unter Last beachten Sie unbedingt
die unten angegebene Reihenfolge. Hierdurch wird ein erhöhter
Verschleiß der Netzrelais am Prüfgerät vermieden.
Beginn der Messung:
1) Prüfling: Schalten Sie den Prüfling über dessen Schalter aus.
2) Prüfgerät: Schalten Sie die Netzspannung auf die Prüfdose.
3) Prüfling: Schalten Sie den Prüfling über dessen Schalter ein.
Führen Sie die Messung durch.
Ende der Messung:
4) Prüfling: Schalten Sie den Prüfling über dessen Schalter aus.
5) Prüfgerät: Entfernen Sie die Netzspannung von der Prüfdose.
Sicherer prüfen mit Prüfadapter
Bei Prüflingen, bei denen ein höherer Anlaufstrom als 30 A zu ver-
muten ist, empfehlen wird unbedingt die Anwendung eines Prüf-
adapters für größere Anlaufströme:
z. B. Prüfadapter der Serie AT3
(AT3-IIIE, AT3-IIS, AT3-IIS32, AT16DI oder AT32DI).
Alternative: Passive Prüfung
Gegebenenfalls kann aufgrund der Gefährdungsbeurteilung die
Prüfung auch als passive Prüfung (Methode Ersatzableitstrom)
erfolgen, d. h. ohne das Zuschalten von Netzspannung auf die
Prüfdose.
Defekte Relais („L(N)-Sicherung der Prüfdose defekt")
Wird die folgende Fehlermeldung eingeblendet, sind die Schmelz-
sicherungen und/oder Relais defekt:
„L(N)-Sicherung der Prüfdose defekt".
➭ Prüfen Sie die beiden Schmelzsicherungen des Netzanschlus-
ses. Sind diese defekt tauschen Sie diese durch neue aus.
➭ Erscheint die obige Fehlermeldung weiterhin, so ist anzuneh-
men, dass die Relais defekt sind. In diesem Fall müssen Sie
das Prüfgerät zur Reparatur an unseren Service senden; siehe
Kapitel 22 „Kontakt, Support und Service".
14.2

Messung unter Netzspannung

!
Achtung!
Gefährliche Berührspannung!
Berührbare leitfähige Teile können während der Prüfung
eine gefährliche Berührspannung führen.
Auf keinen Fall berühren!
Verwenden Sie eine spezielle Abdeckung zur Vermei-
dung von Berührung.
Gossen Metrawatt GmbH
Es erfolgt eine prüfgeräteseitige Netzabschaltung wenn der
Ableitstrom > ca. 10 mA ist (umschaltbar auf 30 mA), siehe Kapi-
tel 13.2 „Differenzstromüberwachung". Sie erfüllt jedoch nicht die
Anforderungen eines PRCDs.
!
Achtung!
Bei Nutzung der Einstellung „Bei Grenzwertverletzung
FORTFAHREN" müssen eine erhöhte Sicherung gegen
Berühren und ein RCD 30 mA verwendet und eine per-
sönliche Schutzausrüstung (PSA) getragen werden (ab-
gesicherter Arbeitsplatz).
!
Achtung!
Ein Funktionstest darf erst dann durchgeführt werden, wenn
der Prüfling die Sicherheitsprüfung bestanden hat!
14.3
Messung von Isolationswiderstand und Ersatzableitstrom
(Ableitstrom alternative Messverfahren)
!
Achtung!
Elektrischer Schlag! Gefahr von Folgeunfällen!
Die Prüfung erfolgt mit bis zu 500 V. Bei Berührung der
Anschlüsse L oder N der Prüfdose oder der Prüfspitze
bekommt man einen elektrischen Schlag (trotz Strombe-
grenzung der Prüfung auf I < 3,5 mA).
Berühren Sie nicht die Anschlüsse L oder N der Prüfdose
oder die Prüfspitze.

14.3.1 Messungen im IT-Netz

(Setup 1/3) im Untermenü alle Messungen für alle Einzelmessungen
und Prüfsequenzen aktiviert werden (in diesem Fall wird das Sym-
bol auf jeder Anzeigeseite in der Kopfzeile eingeblendet):
Parameter „Mess. am IT-Netz" = Ja: aktive Ableitstrommessungen
(bzw. alle Messungen, die Bezug auf den netzanschlussseitigen
PE haben) werden verhindert. Prüfsequenzen, die solche Mes-
sungen enthalten, werden ebenfalls verhindert.
Erkennt das Prüfgerät beim Anschließen an Netzspannung eine
Veränderung am PE im Vergleich zum vorher verwendeten Netz-
anschluss, wird dem Prüfer ggf. direkt nach der Inbetriebnahme
die Frage gestellt, ob die aktuell verwendete Netzsteckdose zu
einem IT-Netz gehört. Entsprechend der Antwort wird die IT-Netz-
Option im SETUP aktiviert. Ist „Mess. am IT-Netz" aktiviert, so
wird dies durch das Symbol
Unabhängig hiervon ist es jederzeit möglich, die Option im SETUP
manuell entsprechend zu verändern.
Die Einstellung der Option „Mess. am IT-Netz" bleibt auch nach
Trennen vom Netz gespeichert.
In einem IT-Netz liefern aktive Ableitstrommessungen (bzw. alle
Messungen, die Bezug auf den netzanschlussseitigen PE haben)
keine verlässlichen Messwerte, daher sind alle derartigen Einzel-
messungen, sowie Prüfsequenzen, die solche Messungen enthal-
ten gesperrt, wenn die Option „Mess. im IT-Netz" im SETUP akti-
viert ist.
Den Parameter Mess. am IT-Netz können Sie im Setup einstellen:
Setup 1/3 > Alle Messungen > Mess. am IT-Netz
Die Einstellung
IT-Netz kann in
der Drehschal-
terstellung SETUP
in der Kopfzeile signalisiert.
Symbol Toggle
Bei Auswahl
zwischen zwei
Zuständen: direkte
Umschaltung,
ohne Untermenü.
