Alternatives Messverfahren (Ersatz-Ableitstrom)
– Messart Alternativ (P1)
– Anschluss Netzstecker Prüfling an Prüfdose
– Prüfsonde P1 an Anschlüsse P1

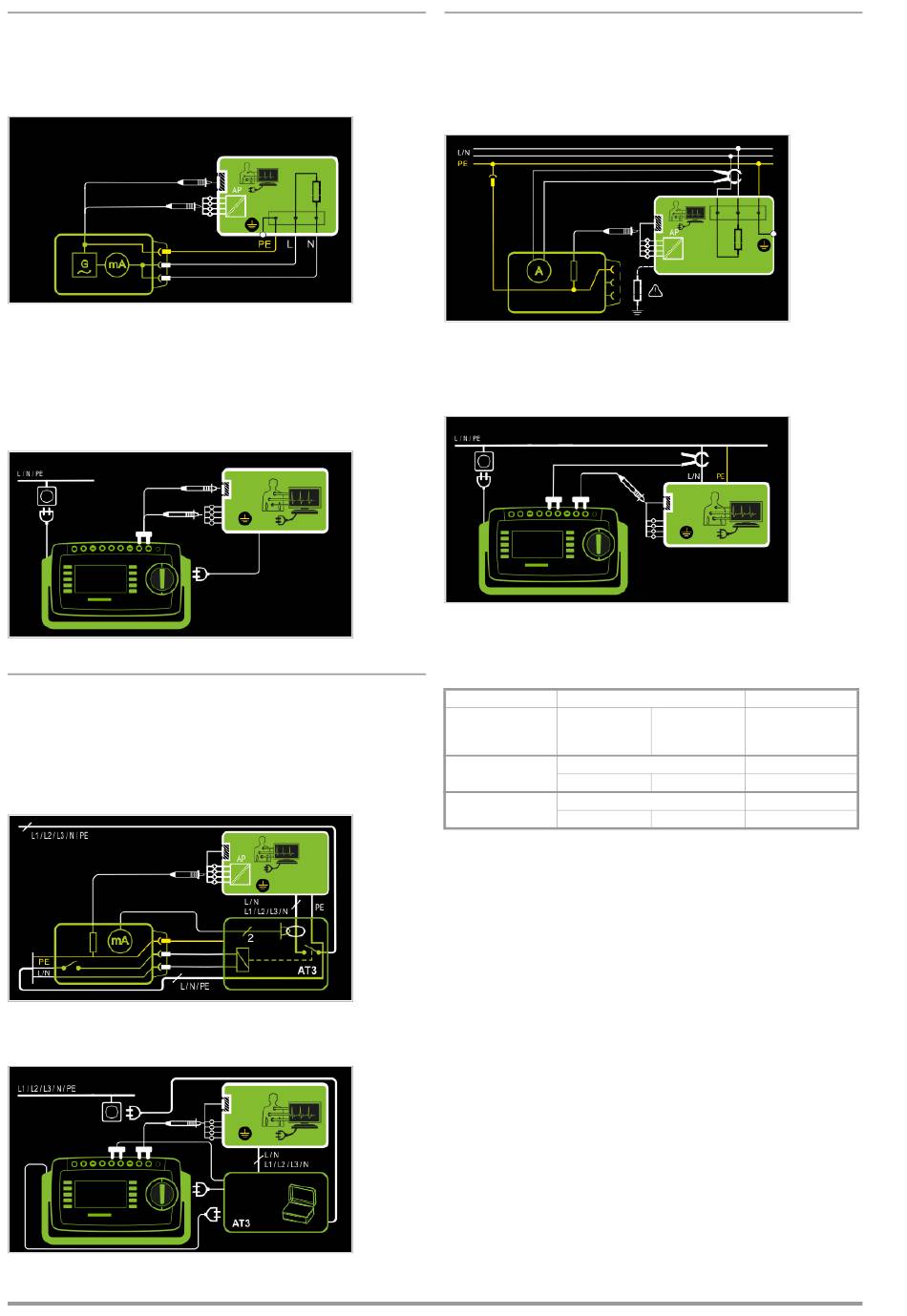

Prinzipschaltbild Schutzklasse I
Der Ableitstrom wird nach Aufschalten der Prüfspannung zwi-
schen den kurzgeschlossenen Netzleitern L-N (Anschlussstecker
Prüfling) und berührbaren leitfähigen Teilen (Sondenkontakt), die
nicht mit dem Gehäuse verbunden sind, gemessen.
Sind Anschlüsse für Anwendungsteile vorhanden, müssen diese
kurzgeschlossen und ebenfalls mit der Prüfsonde P1 kontaktiert
werden.
Anschlussschaltbild Schutzklasse I
Differenzstrommessverfahren
– Messart AT3-Adapter
– Netzstecker Prüfling an Prüfadapter AT3-IIIE
– Prüfsonde P1 an Anschlüsse P1
– Sonde AT3-IIIE an Anschlüsse COM-V
– Prüfstecker AT3-IIIE an Prüfdose
Prinzipschaltbild
Messung an Prüfling mit 3-phasigem Netzanschluss über Adapter
AT3-IIIE
Anschlussschaltbild
62
Messverfahren mit Zangenstromsensor
bei fest installierten Prüflingen
– Messart Zange
– Zange an COM-V (nur bei Merkmal I01, z.B. SECUTEST ST PRO,
und mit optionalem Zangenstromsensor)
Prinzipschaltbild
Messung des Geräteableitstroms durch Umschließen der Leitun-
gen L und N in der Netzzuleitung mit dem Zangenstromsensor bei
fest installiertem Prüfling der Schutzklasse I.
Anschlussschaltbild
Messbereich an Zange und Parameter im SECUTEST ST PRO einstel-
len
SECUTEST ST PRO
Parameter Wandler-
Wandlerübersetzung übersetzung
(Schalter*)
1 mV : 1 mA
1 mV : 1 mA
100 mV : 1 mA
100 mV : 1 mA
* nur bei WZ12C
** Defaultwert
Zange SECUTEST ST PRO
Messbereich Anzeigebereich
mit Zange
WZ12C
1 mA... 15 A 0 mA ... 300 A
SECUTEST CLIP
0,1...25 mA 0,00 mA ... 3,00 A
