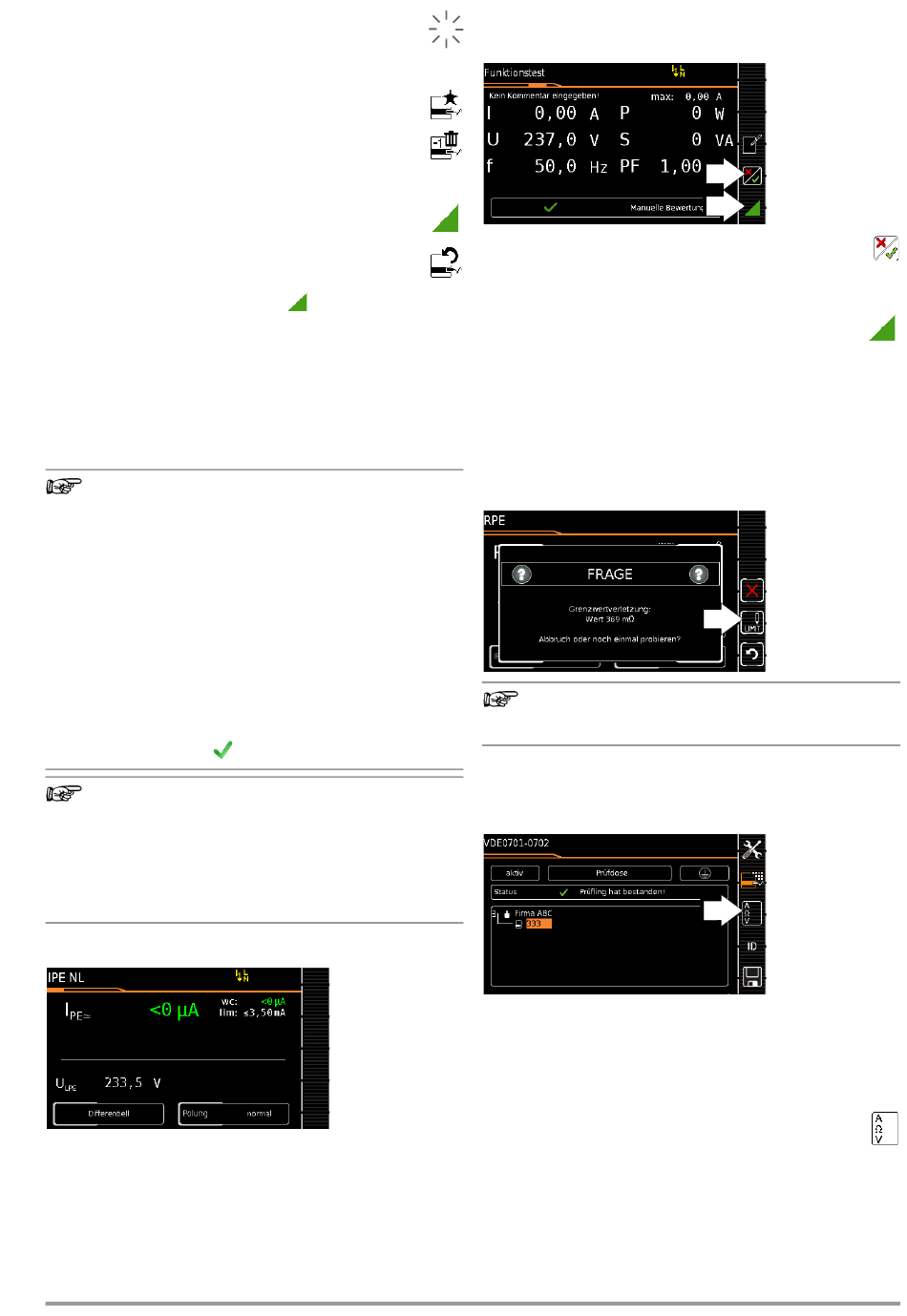

➭ Zunächst blinkt die Ziffer (hier: 1 ohne Symbol) so-
lange, bis der Messwert stabil ist. Der Bewertungszyk-
lus wird wie folgt visualisiert: der Aktivitätsbalken startet
vom linken Displayrand nach rechts. Ist er an der äu-
ßersten rechten Position angekommen ist die Bewer-
tung abgeschlossen und das nebenstehende Symbol
wird mit der aktuellen Ziffer eingeblendet.
➭ Je nachdem, ob Sie die letzte zwischengespeicherte
Messung löschen möchten oder alle, drücken Sie ent-
sprechend oft auf das nebenstehende Symbol mit dem
Papierkorb.
➭ Wechseln Sie zur nächsten Messung über nebenste-
hende Taste.
Wird der Messwert rot dargestellt, liegt eine Grenzwertver-
letzung vor. Der Prüfling wird die Prüfung nicht ohne wei-
tere Maßnahmen bestehen, wenn Sie
Je nachdem welche Einstellung Sie im SETUP (Autom. Messun-
gen 3/4) ausgewählt haben, ergeben sich verschiedene Optionen:
– Abbrechen: Der Prüfvorgang wird abgebrochen und ist nicht
bestanden.
– Erneut versuchen: Es erscheint ein Popup mit der Wahl zwi-
schen Abbruch und Wiederholung.
– Fortfahren: Das Prüfgerät fährt mit dem nächsten Prüfschritt
ohne weitere Meldung fort.
Hinweis
Ein als kritisch eingestufter Prüfschritt erzeugt eine Warn-
meldung.
Achtung: Gefährliche Spannung! Berühren Sie nicht die
metallischen Teile.
Beim Fortfahren können berührbare leitfähige Teile wäh-
rend der Prüfung eine gefährliche Spannung führen, weil
der Prüfling trotz möglicher Isolationsfehler, eines erhöh-
ten Schutzleiterwiderstandes o.ä. mit Netzspannung
betrieben wird.
Gehen Sie wie folgt vor, wenn Sie fortfahren möchten.
1. Tragen Sie eine geeignete persönliche Schutzausrüs-
tung (PSA).
2. Sichern Sie den Prüfling gegen Berührung mit einer
geeigneten Abdeckung.
3. Verwenden Sie ein RCD 30 mA.
4. Fahren Sie mit
Hinweis
zur Prüfsequenz IEC 60974-4 / EN 60974-4 / VDE 0544-4:
Gemäß IEC 60974-4 / EN 60974-4 / VDE 0544-4 wird in
Teil 5.2 ausdrücklich gefordert, dass während der Mes-
sung die Leitungen über die gesamte Länge, besonders
in der Nähe von Leitungseinführungen ... gebogen,
gebeugt und verdreht werden müssen, um Unterbre-
chungen des Schutzleiters feststellen zu können.
Prüfschritte mit automatischer Bewertung (R
Der Messwert wird innerhalb einer fest vorgegebenen Zeit auto-
matisch ermittelt. Der Bewertungszyklus wird wie folgt visualisiert:
der Aktivitätsbalken startet vom linken Displayrand nach rechts.
Ist er an der äußersten rechten Position angekommen ist die
Bewertung abgeschlossen. Die Prüfsequenz wird je nach Ergeb-
nis (siehe Seite 90) anschließend automatisch fortgesetzt oder
abgebrochen.
Gossen Metrawatt GmbH
drücken.
fort.
, I )
INS PE
Funktionstest manuell bewerten
1
(Voraussetzung: Sequenzparameter „Funktionstest" ist auf „ein"
voreingestellt)
1
➭ Bewerten Sie den Funktionstest:
➭ Sofern Sie den Funktionstest als nicht bestanden mar-
kieren über nebenstehenden Softkey, wird die Sequenz been-
det und die Prüfung als nicht bestanden bewertet.
➭ Bewerten Sie den Funktionstest als bestanden, dann
setzen Sie die Prüfsequenz einfach fort.
Sie können in beiden Fällen einen Kommentar eingeben
oder diesen auch nachträglich editieren.
Manuelle Grenzwertvorgabe
Stellt man im Setup unter „Autom. Messungen" und hier unter
„Grenzwertmodus" statt „Normal" „Experte" ein, so erscheint
neben dem Popup „Messung fehlgeschlagen" der Softkey LIMIT.
Dieser ermöglicht die Eingabe eines benutzerdefinierten Grenz-
wertes (in der Regel ein vom Hersteller vorgegebener und von der
Norm abweichender Grenzwert):
Hinweis
Die Wahl „Abbruch" bzw. „noch einmal probieren"
schließt die Möglichkeit der Grenzwerteingabe aus.
17.7 Ende der Prüfsequenz
„Sequenz beendet" wird eingeblendet.
Anzeige des Startdisplays (Speicherbildschirm)
Die Anzeige des Speicherbildschirms ist abhängig von der Ein-
stellung im Setup-Menü der Drehschalterstellung SETUP:
Setup 1/3 > Autom. Messungen 1/4> Am Sequenzende > Spei-
cherbildschirm.
Bei Einstellung auf Ergebnisliste wird die obige Anzeige übersprun-
gen und die Ergebnisliste unten wird eingeblendet.
Durch Drücken der nebenstehenden Taste gelangen Sie
ebenfalls zur Anzeige der Ergebnisliste.
