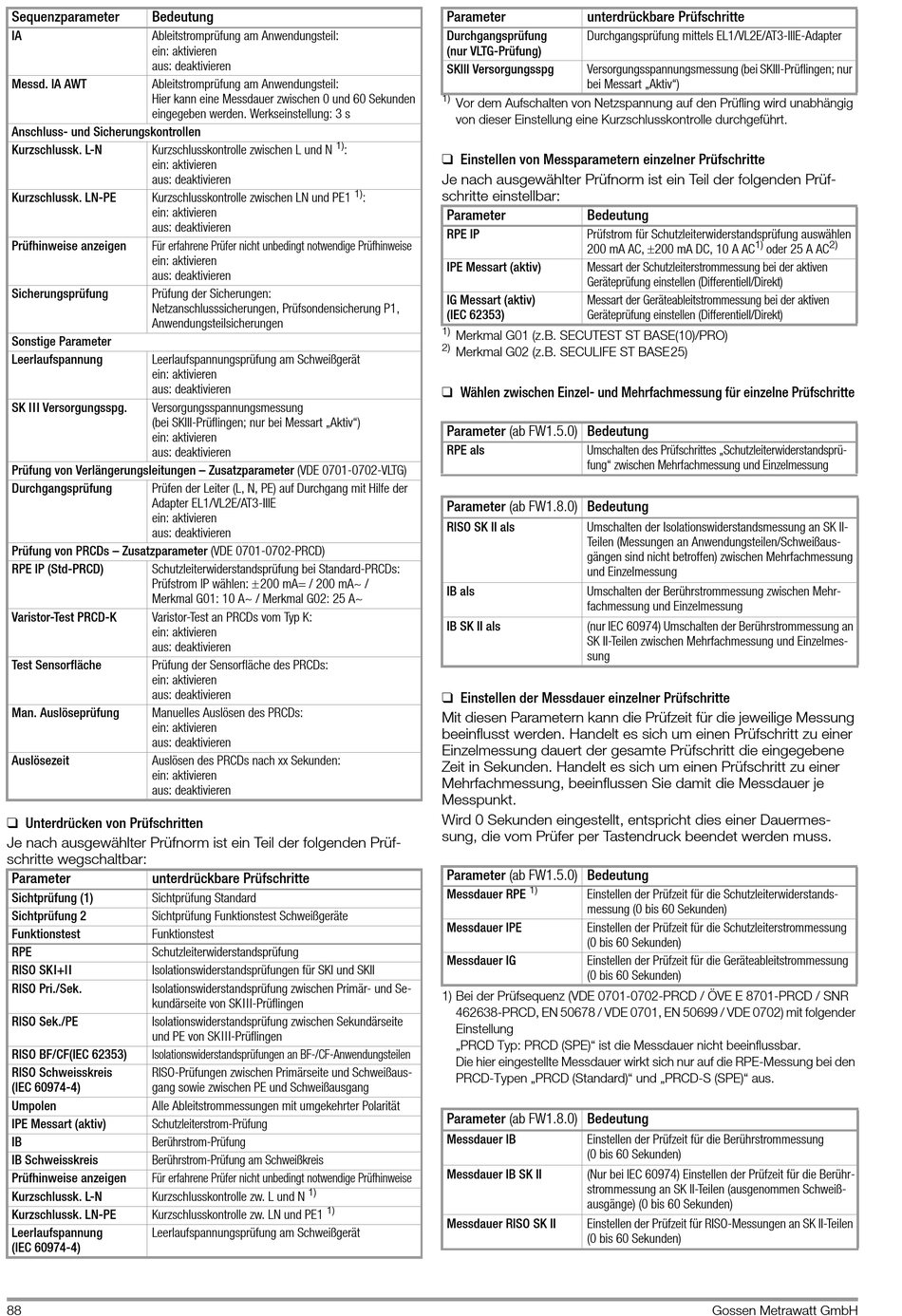

Sequenzparameter Bedeutung
IA Ableitstromprüfung am Anwendungsteil:
ein: aktivieren
aus: deaktivieren
Messd. IA AWT Ableitstromprüfung am Anwendungsteil:
Hier kann eine Messdauer zwischen 0 und 60 Sekunden
eingegeben werden. Werkseinstellung: 3 s
Anschluss- und Sicherungskontrollen
Kurzschlussk. L-N Kurzschlusskontrolle zwischen L und N
ein: aktivieren
aus: deaktivieren
Kurzschlussk. LN-PE Kurzschlusskontrolle zwischen LN und PE1
ein: aktivieren
aus: deaktivieren
Prüfhinweise anzeigen Für erfahrene Prüfer nicht unbedingt notwendige Prüfhinweise
ein: aktivieren
aus: deaktivieren
Sicherungsprüfung Prüfung der Sicherungen:
Netzanschlusssicherungen, Prüfsondensicherung P1,
Anwendungsteilsicherungen
Sonstige Parameter
Leerlaufspannung Leerlaufspannungsprüfung am Schweißgerät
ein: aktivieren
aus: deaktivieren
SK III Versorgungsspg. Versorgungsspannungsmessung
(bei SKIII-Prüflingen; nur bei Messart „Aktiv")
ein: aktivieren
aus: deaktivieren
Prüfung von Verlängerungsleitungen – Zusatzparameter (VDE 0701-0702-VLTG)
Durchgangsprüfung Prüfen der Leiter (L, N, PE) auf Durchgang mit Hilfe der
Adapter EL1/VL2E/AT3-IIIE
ein: aktivieren
aus: deaktivieren
Prüfung von PRCDs – Zusatzparameter (VDE 0701-0702-PRCD)
RPE IP (Std-PRCD) Schutzleiterwiderstandsprüfung bei Standard-PRCDs:
Prüfstrom IP wählen: 200 mA= / 200 mA~ /
Merkmal G01: 10 A~ / Merkmal G02: 25 A~
Varistor-Test PRCD-K Varistor-Test an PRCDs vom Typ K:
ein: aktivieren
aus: deaktivieren
Test Sensorfläche Prüfung der Sensorfläche des PRCDs:
ein: aktivieren
aus: deaktivieren
Man. Auslöseprüfung Manuelles Auslösen des PRCDs:
ein: aktivieren
aus: deaktivieren
Auslösezeit Auslösen des PRCDs nach xx Sekunden:
ein: aktivieren
aus: deaktivieren
❑ Unterdrücken von Prüfschritten
Je nach ausgewählter Prüfnorm ist ein Teil der folgenden Prüf-
schritte wegschaltbar:
Parameter unterdrückbare Prüfschritte
Sichtprüfung (1) Sichtprüfung Standard
Sichtprüfung 2 Sichtprüfung Funktionstest Schweißgeräte
Funktionstest Funktionstest
RPE Schutzleiterwiderstandsprüfung
RISO SKI+II Isolationswiderstandsprüfungen für SKI und SKII
RISO Pri./Sek. Isolationswiderstandsprüfung zwischen Primär- und Se-
kundärseite von SKIII-Prüflingen
RISO Sek./PE Isolationswiderstandsprüfung zwischen Sekundärseite
und PE von SKIII-Prüflingen
RISO BF/CF(IEC 62353) Isolationswiderstandsprüfungen an BF-/CF-Anwendungsteilen
RISO Schweisskreis RISO-Prüfungen zwischen Primärseite und Schweißaus-
(IEC 60974-4) gang sowie zwischen PE und Schweißausgang
Umpolen Alle Ableitstrommessungen mit umgekehrter Polarität
IPE Messart (aktiv) Schutzleiterstrom-Prüfung
IB Berührstrom-Prüfung
IB Schweisskreis Berührstrom-Prüfung am Schweißkreis
Prüfhinweise anzeigen Für erfahrene Prüfer nicht unbedingt notwendige Prüfhinweise
Kurzschlussk. L-N Kurzschlusskontrolle zw. L und N
Kurzschlussk. LN-PE Kurzschlusskontrolle zw. LN und PE1
Leerlaufspannung Leerlaufspannungsprüfung am Schweißgerät
(IEC 60974-4)
88
Parameter
Durchgangsprüfung
(nur VLTG-Prüfung)
SKIII Versorgungsspg
1)
Vor dem Aufschalten von Netzspannung auf den Prüfling wird unabhängig
von dieser Einstellung eine Kurzschlusskontrolle durchgeführt.
1)
:
❑ Einstellen von Messparametern einzelner Prüfschritte
Je nach ausgewählter Prüfnorm ist ein Teil der folgenden Prüf-
1)
schritte einstellbar:
:
Parameter
RPE IP
IPE Messart (aktiv)
IG Messart (aktiv)
(IEC 62353)
1)
Merkmal G01 (z.B. SECUTEST ST BASE(10)/PRO)
2)
Merkmal G02 (z.B. SECULIFE ST BASE25)
❑ Wählen zwischen Einzel- und Mehrfachmessung für einzelne Prüfschritte
Parameter (ab FW1.5.0) Bedeutung
RPE als
Parameter (ab FW1.8.0) Bedeutung
RISO SK II als
IB als
IB SK II als
❑ Einstellen der Messdauer einzelner Prüfschritte
Mit diesen Parametern kann die Prüfzeit für die jeweilige Messung
beeinflusst werden. Handelt es sich um einen Prüfschritt zu einer
Einzelmessung dauert der gesamte Prüfschritt die eingegebene
Zeit in Sekunden. Handelt es sich um einen Prüfschritt zu einer
Mehrfachmessung, beeinflussen Sie damit die Messdauer je
Messpunkt.
Wird 0 Sekunden eingestellt, entspricht dies einer Dauermes-
sung, die vom Prüfer per Tastendruck beendet werden muss.
Parameter (ab FW1.5.0) Bedeutung
Messdauer RPE
Messdauer IPE
Messdauer IG
1) Bei der Prüfsequenz (VDE 0701-0702-PRCD / ÖVE E 8701-PRCD / SNR
462638-PRCD, EN 50678 / VDE 0701, EN 50699 / VDE 0702) mit folgender
Einstellung
„PRCD Typ: PRCD (SPE)" ist die Messdauer nicht beeinflussbar.
Die hier eingestellte Messdauer wirkt sich nur auf die RPE-Messung bei den
PRCD-Typen „PRCD (Standard)" und „PRCD-S (SPE)" aus.
Parameter (ab FW1.8.0) Bedeutung
Messdauer IB
Messdauer IB SK II
1)
1)
Messdauer RISO SK II
unterdrückbare Prüfschritte
Durchgangsprüfung mittels EL1/VL2E/AT3-IIIE-Adapter
Versorgungsspannungsmessung (bei SKIII-Prüflingen; nur
bei Messart „Aktiv")
Bedeutung
Prüfstrom für Schutzleiterwiderstandsprüfung auswählen
200 mA AC, 200 mA DC, 10 A AC
Messart der Schutzleiterstrommessung bei der aktiven
Geräteprüfung einstellen (Differentiell/Direkt)
Messart der Geräteableitstrommessung bei der aktiven
Geräteprüfung einstellen (Differentiell/Direkt)
Umschalten des Prüfschrittes „Schutzleiterwiderstandsprü-
fung" zwischen Mehrfachmessung und Einzelmessung
Umschalten der Isolationswiderstandsmessung an SK II-
Teilen (Messungen an Anwendungsteilen/Schweißaus-
gängen sind nicht betroffen) zwischen Mehrfachmessung
und Einzelmessung
Umschalten der Berührstrommessung zwischen Mehr-
fachmessung und Einzelmessung
(nur IEC 60974) Umschalten der Berührstrommessung an
SK II-Teilen zwischen Mehrfachmessung und Einzelmes-
sung
1)
Einstellen der Prüfzeit für die Schutzleiterwiderstands-
messung (0 bis 60 Sekunden)
Einstellen der Prüfzeit für die Schutzleiterstrommessung
(0 bis 60 Sekunden)
Einstellen der Prüfzeit für die Geräteableitstrommessung
(0 bis 60 Sekunden)
Einstellen der Prüfzeit für die Berührstrommessung
(0 bis 60 Sekunden)
(Nur bei IEC 60974) Einstellen der Prüfzeit für die Berühr-
strommessung an SK II-Teilen (ausgenommen Schweiß-
ausgänge) (0 bis 60 Sekunden)
Einstellen der Prüfzeit für RISO-Messungen an SK II-Teilen
(0 bis 60 Sekunden)
1) 2)
oder 25 A AC
