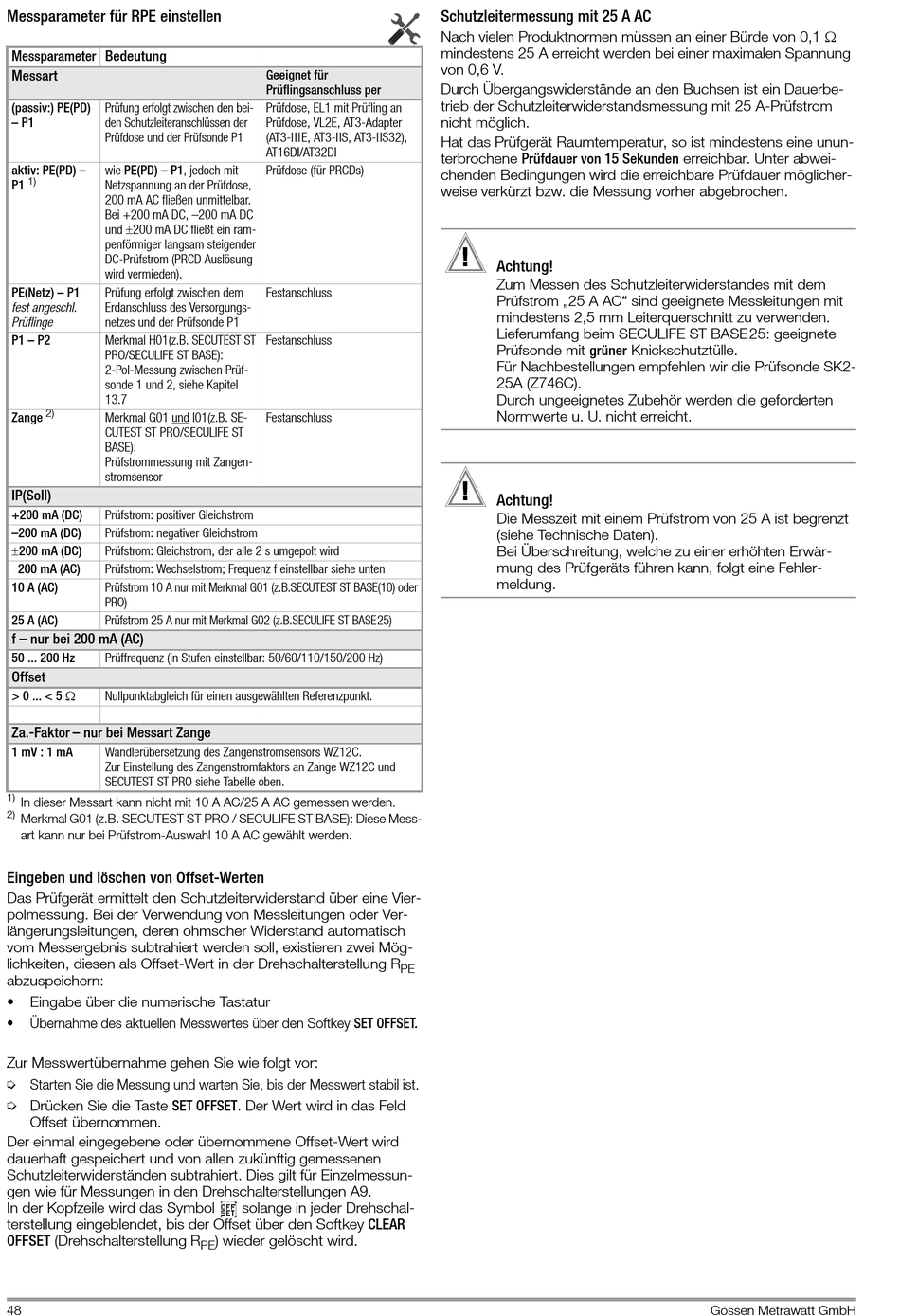

Messparameter für RPE einstellen
Messparameter Bedeutung
Messart
(passiv:) PE(PD) Prüfung erfolgt zwischen den bei-
– P1 den Schutzleiteranschlüssen der
Prüfdose und der Prüfsonde P1
aktiv: PE(PD) – wie PE(PD) – P1, jedoch mit
1)
P1 Netzspannung an der Prüfdose,
200 mA AC fließen unmittelbar.
Bei +200 mA DC, –200 mA DC
und 200 mA DC fließt ein ram-
penförmiger langsam steigender
DC-Prüfstrom (PRCD Auslösung
wird vermieden).
PE(Netz) – P1 Prüfung erfolgt zwischen dem
fest angeschl. Erdanschluss des Versorgungs-
Prüflinge netzes und der Prüfsonde P1
P1 – P2 Merkmal H01(z.B. SECUTEST ST
PRO/SECULIFE ST BASE):
2-Pol-Messung zwischen Prüf-
sonde 1 und 2, siehe Kapitel
13.7
2)
Zange Merkmal G01 und I01(z.B. SE-
CUTEST ST PRO/SECULIFE ST
BASE):
Prüfstrommessung mit Zangen-
stromsensor
IP(Soll)
+200 mA (DC) Prüfstrom: positiver Gleichstrom
–200 mA (DC) Prüfstrom: negativer Gleichstrom
200 mA (DC)
Prüfstrom: Gleichstrom, der alle 2 s umgepolt wird
200 mA (AC) Prüfstrom: Wechselstrom; Frequenz f einstellbar siehe unten
10 A (AC) Prüfstrom 10 A nur mit Merkmal G01 (z.B.SECUTEST ST BASE(10) oder
PRO)
25 A (AC) Prüfstrom 25 A nur mit Merkmal G02 (z.B.SECULIFE ST BASE25)
f – nur bei 200 mA (AC)
50 ... 200 Hz Prüffrequenz (in Stufen einstellbar: 50/60/110/150/200 Hz)
Offset
> 0 ... < 5 
Nullpunktabgleich für einen ausgewählten Referenzpunkt.
Za.-Faktor – nur bei Messart Zange
1 mV : 1 mA Wandlerübersetzung des Zangenstromsensors WZ12C.
Zur Einstellung des Zangenstromfaktors an Zange WZ12C und
SECUTEST ST PRO siehe Tabelle oben.
1)
In dieser Messart kann nicht mit 10 A AC/25 A AC gemessen werden.
2)
Merkmal G01 (z.B. SECUTEST ST PRO / SECULIFE ST BASE): Diese Mess-
art kann nur bei Prüfstrom-Auswahl 10 A AC gewählt werden.
Eingeben und löschen von Offset-Werten
Das Prüfgerät ermittelt den Schutzleiterwiderstand über eine Vier-
polmessung. Bei der Verwendung von Messleitungen oder Ver-
längerungsleitungen, deren ohmscher Widerstand automatisch
vom Messergebnis subtrahiert werden soll, existieren zwei Mög-
lichkeiten, diesen als Offset-Wert in der Drehschalterstellung R
abzuspeichern:
• Eingabe über die numerische Tastatur
• Übernahme des aktuellen Messwertes über den Softkey SET OFFSET.
Zur Messwertübernahme gehen Sie wie folgt vor:
➭ Starten Sie die Messung und warten Sie, bis der Messwert stabil ist.
➭ Drücken Sie die Taste SET OFFSET. Der Wert wird in das Feld
Offset übernommen.
Der einmal eingegebene oder übernommene Offset-Wert wird
dauerhaft gespeichert und von allen zukünftig gemessenen
Schutzleiterwiderständen subtrahiert. Dies gilt für Einzelmessun-
gen wie für Messungen in den Drehschalterstellungen A9.
In der Kopfzeile wird das Symbol
terstellung eingeblendet, bis der Offset über den Softkey CLEAR
OFFSET (Drehschalterstellung R
48
Geeignet für
Prüflingsanschluss per
Prüfdose, EL1 mit Prüfling an
Prüfdose, VL2E, AT3-Adapter
(AT3-IIIE, AT3-IIS, AT3-IIS32),
AT16DI/AT32DI
Prüfdose (für PRCDs)
Festanschluss
Festanschluss
Festanschluss
solange in jeder Drehschal-
) wieder gelöscht wird.
PE
Schutzleitermessung mit 25 A AC
Nach vielen Produktnormen müssen an einer Bürde von 0,1 
mindestens 25 A erreicht werden bei einer maximalen Spannung
von 0,6 V.
Durch Übergangswiderstände an den Buchsen ist ein Dauerbe-
trieb der Schutzleiterwiderstandsmessung mit 25 A-Prüfstrom
nicht möglich.
Hat das Prüfgerät Raumtemperatur, so ist mindestens eine unun-
terbrochene Prüfdauer von 15 Sekunden erreichbar. Unter abwei-
chenden Bedingungen wird die erreichbare Prüfdauer möglicher-
weise verkürzt bzw. die Messung vorher abgebrochen.
!
Achtung!
Zum Messen des Schutzleiterwiderstandes mit dem
Prüfstrom „25 A AC" sind geeignete Messleitungen mit
mindestens 2,5 mm Leiterquerschnitt zu verwenden.
Lieferumfang beim SECULIFE ST BASE25: geeignete
Prüfsonde mit grüner Knickschutztülle.
Für Nachbestellungen empfehlen wir die Prüfsonde SK2-
25A (Z746C).
Durch ungeeignetes Zubehör werden die geforderten
Normwerte u. U. nicht erreicht.
!
Achtung!
Die Messzeit mit einem Prüfstrom von 25 A ist begrenzt
(siehe Technische Daten).
Bei Überschreitung, welche zu einer erhöhten Erwär-
mung des Prüfgeräts führen kann, folgt eine Fehler-
meldung.
PE
