6

Inbetriebnahme

Zur Inbetriebnahme des Prüfgerätes wird dieses an die Stromver-
sorgung angeschlossen. In den nachfolgenden Kapiteln wird die
Bedienung beschrieben und, wie Sie verschiedene grundlegende
Einstellungen vornehmen.
6.1 Anschließen des Prüfgeräts an das Netz
➭ Netznennwerte (Nenngebrauchsbereiche) siehe Kapitel 20.
➭ Schließen Sie das Netzkabel mit dem Kaltgerätestecker an
das Prüfgerät und den Netzanschlussstecker an das Netz an.
Die Drehschalterstellung ist beliebig.
Wenn keine Netzsteckdose (Schutzkontaktsteckdose) oder
nur ein Drehstromanschluss zur Verfügung steht, können Sie
den Anschluss von Außenleiter, Neutralleiter und Schutzleiter
mithilfe der Kupplungssteckdose herstellen. Sie hat 3 fest an-
geschlossene Zuleitungen und ist Bestandteil des als Zubehör
lieferbaren Kabelsets KS13.
!
Achtung!
Sofern kein Anschluss über eine Schutzkontaktsteck-
dose möglich ist: Schalten Sie zuerst das Netz frei.
Verbinden Sie anschließend die Zuleitungen der Kupp-
lungssteckdose über Abgreifklemmen mit den Netzan-
schlüssen wie im Bild dargestellt.
Eine Trennung vom Versorgungsnetz erfolgt ausschließ-
lich über den Netzstecker.

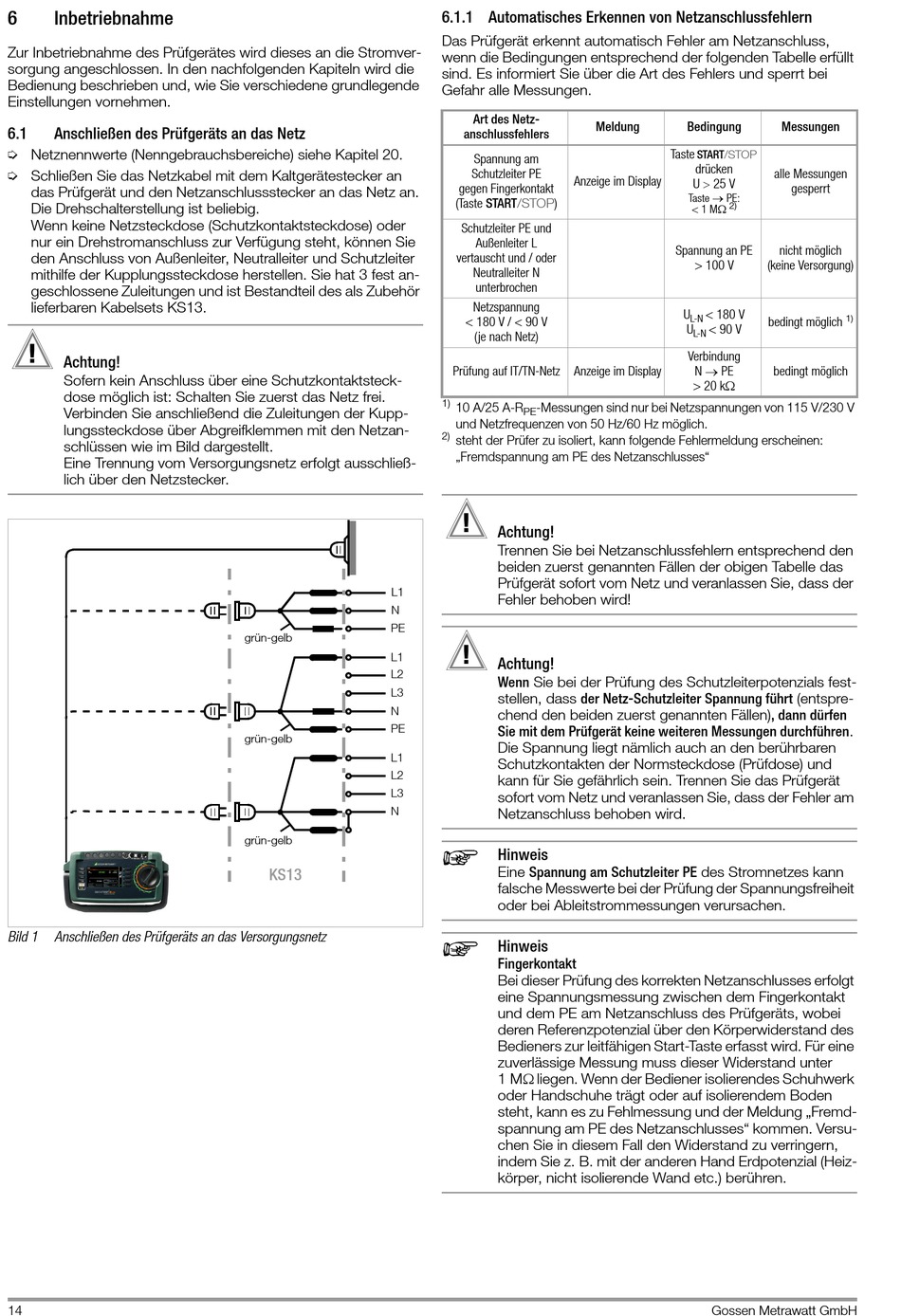

Bild 1 Anschließen des Prüfgeräts an das Versorgungsnetz
14
L1
N
PE
grün-gelb
L1
L2
L3
N
PE
grün-gelb
L1
L2
L3
N
grün-gelb
KS13

6.1.1 Automatisches Erkennen von Netzanschlussfehlern

Das Prüfgerät erkennt automatisch Fehler am Netzanschluss,
wenn die Bedingungen entsprechend der folgenden Tabelle erfüllt
sind. Es informiert Sie über die Art des Fehlers und sperrt bei
Gefahr alle Messungen.
Art des Netz-
Meldung
anschlussfehlers
Spannung am
Schutzleiter PE
Anzeige im Display
gegen Fingerkontakt
(Taste START/STOP)
Schutzleiter PE und
Außenleiter L
vertauscht und / oder
Neutralleiter N
unterbrochen
Netzspannung
< 180 V / < 90 V
(je nach Netz)
Prüfung auf IT/TN-Netz Anzeige im Display
1)
10 A/25 A-R -Messungen sind nur bei Netzspannungen von 115 V/230 V
PE
und Netzfrequenzen von 50 Hz/60 Hz möglich.
2)
steht der Prüfer zu isoliert, kann folgende Fehlermeldung erscheinen:
„Fremdspannung am PE des Netzanschlusses"
!
Achtung!
Trennen Sie bei Netzanschlussfehlern entsprechend den
beiden zuerst genannten Fällen der obigen Tabelle das
Prüfgerät sofort vom Netz und veranlassen Sie, dass der
Fehler behoben wird!
!
Achtung!
Wenn Sie bei der Prüfung des Schutzleiterpotenzials fest-
stellen, dass der Netz-Schutzleiter Spannung führt (entspre-
chend den beiden zuerst genannten Fällen), dann dürfen
Sie mit dem Prüfgerät keine weiteren Messungen durchführen.
Die Spannung liegt nämlich auch an den berührbaren
Schutzkontakten der Normsteckdose (Prüfdose) und
kann für Sie gefährlich sein. Trennen Sie das Prüfgerät
sofort vom Netz und veranlassen Sie, dass der Fehler am
Netzanschluss behoben wird.
Hinweis
Eine Spannung am Schutzleiter PE des Stromnetzes kann
falsche Messwerte bei der Prüfung der Spannungsfreiheit
oder bei Ableitstrommessungen verursachen.
Hinweis
Fingerkontakt
Bei dieser Prüfung des korrekten Netzanschlusses erfolgt
eine Spannungsmessung zwischen dem Fingerkontakt
und dem PE am Netzanschluss des Prüfgeräts, wobei
deren Referenzpotenzial über den Körperwiderstand des
Bedieners zur leitfähigen Start-Taste erfasst wird. Für eine
zuverlässige Messung muss dieser Widerstand unter
1 M liegen. Wenn der Bediener isolierendes Schuhwerk
oder Handschuhe trägt oder auf isolierendem Boden
steht, kann es zu Fehlmessung und der Meldung „Fremd-
spannung am PE des Netzanschlusses" kommen. Versu-
chen Sie in diesem Fall den Widerstand zu verringern,
indem Sie z. B. mit der anderen Hand Erdpotenzial (Heiz-
körper, nicht isolierende Wand etc.) berühren.
Bedingung Messungen
Taste
START/STOP
drücken
alle Messungen
U  25 V
gesperrt
Taste PE:
2)
< 1 M
Spannung an PE nicht möglich
> 100 V (keine Versorgung)
U < 180 V
L-N
bedingt möglich
U < 90 V
L-N
Verbindung
N PE
bedingt möglich
> 20 k
